工控人家園 三菱工控論壇 求助三菱MR-J2S-10A用伺服軟件通過CN3端口進行通訊，電纜線怎么接？

dganxun99

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 11 個
工控威望: 125 點
下載積分: 524 分
在線時間: 4(小時)
注冊時間: 2012-05-16
最后登錄: 2012-06-11
查看dganxun99的主題 / 回貼

樓主發表于: 2012-05-18 13:41

只看樓主 | 小中大

求助三菱MR-J2S-10A用伺服軟件通過CN3端口進行通訊，電纜線怎么接？需串聯要加電阻嗎？

zsh340

zsh340

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1074 個
工控威望: 1239 點
下載積分: 18539 分
在線時間: 294(小時)
注冊時間: 2009-05-29
最后登錄: 2025-08-06
查看zsh340的主題 / 回貼

1樓發表于: 2012-05-18 14:23

只看該作者 | 小中大

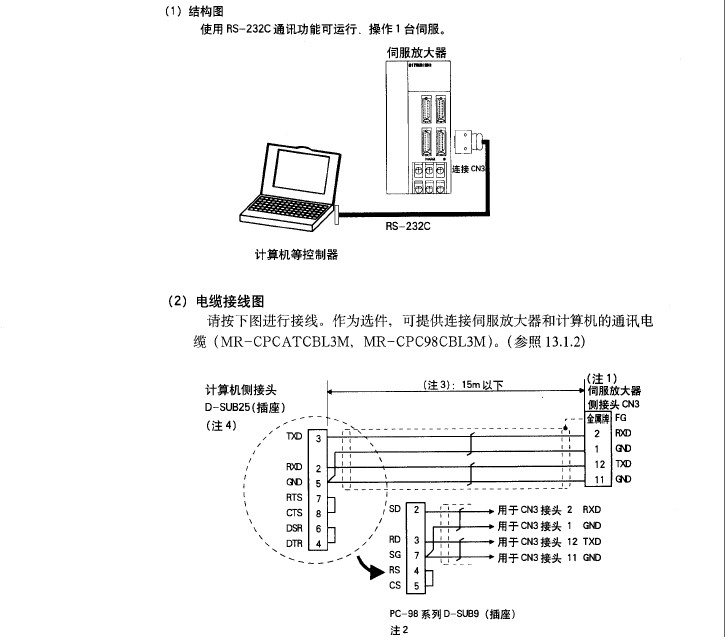

不需要串聯電阻，MR-J2S-10A的手冊上有講，這個手冊的第221頁上有講RS232C的通訊數據線連接圖。

樓主留言：

我安裝了SETUP154C軟件，電腦顯示通訊超時，還要設置參數嗎？

相互交流。。。。相互學習。。。。使技術更上一層樓。。。。

dganxun99

級別: 探索解密

發送短信
加為好友

2樓發表于: 2012-05-18 16:51

只看該作者 | 小中大

我用的是三菱伺服設置軟件SETUP154C，我是按照注2的接線方法。出現通信超時錯誤！

zsh340

zsh340

級別: 論壇先鋒

發送短信
加為好友

3樓發表于: 2012-05-18 17:22

只看該作者 | 小中大

你可能要在伺服放大器中設置一下通訊參數。還有通訊時的型號要選正確。電腦上的通訊口也要設置。

相互交流。。。。相互學習。。。。使技術更上一層樓。。。。

zsh340

zsh340

級別: 論壇先鋒

發送短信
加為好友

4樓發表于: 2012-05-18 17:23

只看該作者 | 小中大

有可能是你電腦上的串行通訊口沒有選正確嗎？

相互交流。。。。相互學習。。。。使技術更上一層樓。。。。

lovefeyer

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 436 個
工控威望: 561 點
下載積分: 1664 分
在線時間: 228(小時)
注冊時間: 2011-03-10
最后登錄: 2023-02-18
查看lovefeyer的主題 / 回貼

5樓發表于: 2012-05-18 22:15

只看該作者 | 小中大

樓上圖解正確，但是SETUP154C 不是用來調試J2S的，你看一下他的說明
