三菱PLC如何將每一個掃描周期的所有輸出Y的狀態用D保存

保存了，有啥用啊？

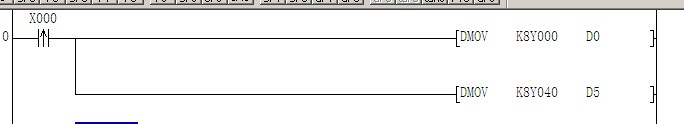

這樣行不行：


當然還可以增加。
還可以改成：



當然最后，要把D0和D5相加，不知道能行嗎？

樓上果然厲害

可以呀,但如果要在斷電時保持?jǐn)?shù)據的話,在PLC參數中要設定D的范圍

引用

引用第1樓meipingboy于2012-08-09 10:02發表的  :
保存了，有啥用啊？
這樣行不行：
[attachment=89742]
當然還可以增加。
還可以改成：
.......

兄弟。。樓主要的是PLC程序的一個掃描周期。。。你的程序只是一個脈沖觸發。

其實你Y輸出時代一個暫存器
當Y輸出結束後用INCP方式對你的對應暫存器+1這樣你就可以看到妳的Y輸出有多少次了
ld m8002 ----------mov ko d0 對D0附值為0
ld m8000 ----------out y0   當啟動時
                   ---------  incp d0  D0 +1

看這樣行不

引用

引用第4樓駱海深于2012-08-09 13:15發表的  :




兄弟。。樓主要的是PLC程序的一個掃描周期。。。你的程序只是一個脈沖觸發。

不錯，是我弄錯了，X0 其實不用上沿升脈沖，直接用常開就可以，是我多此一舉
X0 常開 ON時，PLC每掃描一次，自動保存一次。 跟樓主題目基本相符。
我在測試時候，是用常開的，但抓圖時，特地改成上沿升。有點

用M8000做觸電，就可以了。
