工控人家園 三菱工控論壇 三菱PLC用SF.TL編的程序不能循環移位，有請高手指教

«
1
2
»
Pages: 1/2 Go

veryuan

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看veryuan的主題 / 回貼

樓主發表于: 2011-05-17 14:38

只看樓主 | 小中大

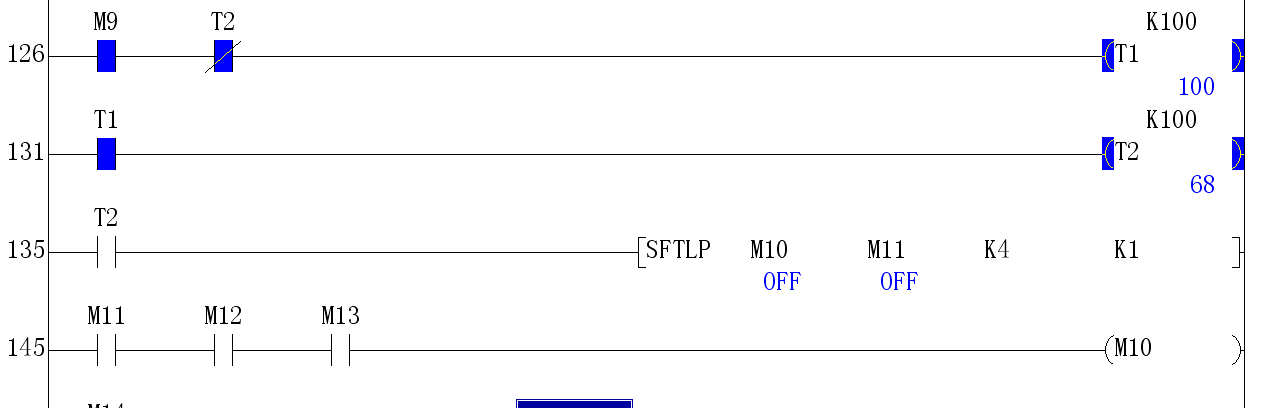

圖片：

有四個燈循環點亮，分別由M9、M11、M12、M13控制，但是在這個程序里SFTL實現不了，大蝦們幫幫忙，在線等待。。。。。

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6815 個
工控威望: 38419 點
下載積分: 11888 分
在線時間: 9729(小時)
注冊時間: 2006-09-13
最后登錄: 2025-08-04
查看cvlsam的主題 / 回貼

1樓發表于: 2011-05-17 16:33

只看該作者 | 小中大

引用
引用樓主veryuan于2011-05-17 14:38發表的三菱PLC用SFTL編的程序不能循環移位，有請高手指教 :
有四個燈循環點亮，分別由M9、M11、M12、M13控制，但是在這個程序里SFTL實現不了，大蝦們幫幫忙，在線等待。。。。。

我看到你的貼圖中SFTL卻是將M10移入M11，M12，M13，M14中

本帖最近評分記錄：

下載積分:+5(凱撒大帝) 熱心助人

veryuan

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看veryuan的主題 / 回貼

2樓發表于: 2011-05-17 18:10

只看該作者 | 小中大

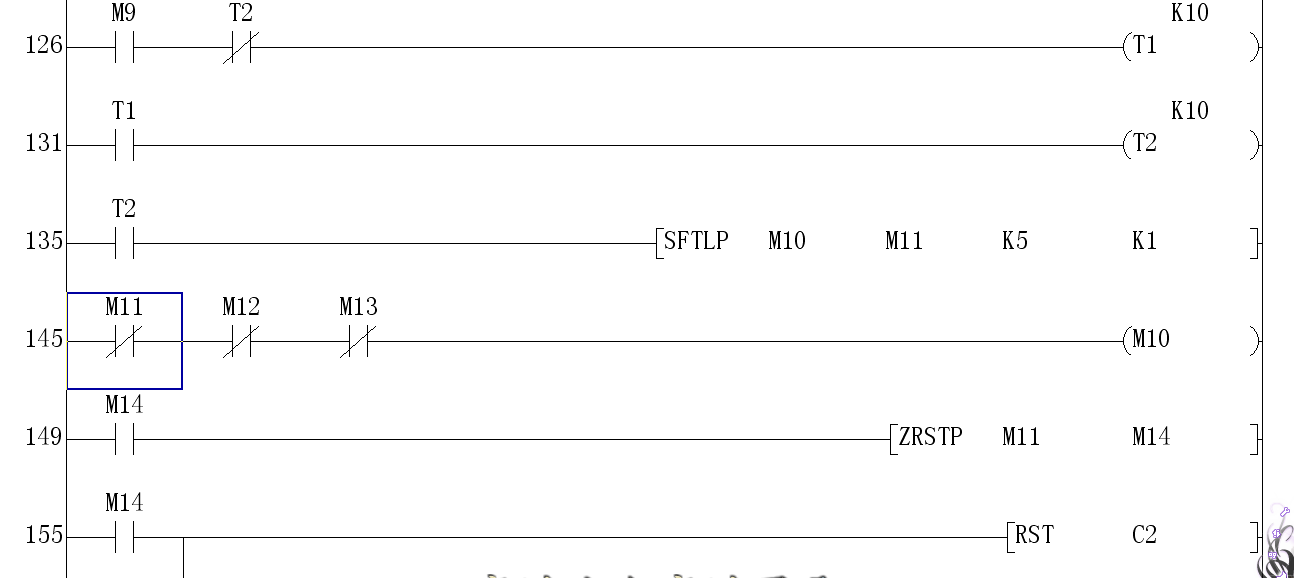

圖片：

M9已經接通，M14是把M9、M11、M12、M13斷開的，只是一次循環啊，如下圖：

g111111

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 90 個
工控威望: 265 點
下載積分: 2160 分
在線時間: 295(小時)
注冊時間: 2009-08-04
最后登錄: 2020-12-24
查看g111111的主題 / 回貼

3樓發表于: 2011-05-17 19:16

只看該作者 | 小中大

m10沒有ON，M11，M12，M13不會為ON

veryuan

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看veryuan的主題 / 回貼

4樓發表于: 2011-05-17 21:37

只看該作者 | 小中大

哦，原來是這樣，可是M14好像沒有ON的啊，我現在仿真都是M11-M12-M13-M11-M12-M13,一直循環，

duxi0827

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看duxi0827的主題 / 回貼

5樓發表于: 2011-05-17 21:57

只看該作者 | 小中大

要先將M10點亮

veryuan

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看veryuan的主題 / 回貼

6樓發表于: 2011-05-17 22:06

只看該作者 | 小中大

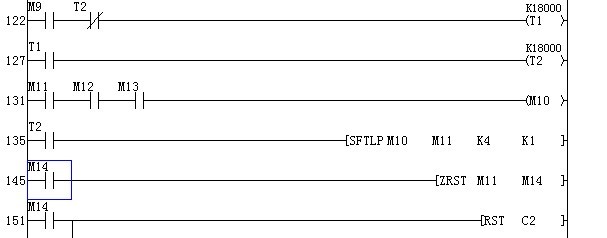

圖片：

如下圖，我已經改了，可是M14好像沒有ON的啊，我現在仿真都是M11-M12-M13-M11-M12-M13,一直循環

281979349lay

學習學習

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 136 個
工控威望: 1310 點
下載積分: 670 分
在線時間: 169(小時)
注冊時間: 2011-03-19
最后登錄: 2024-12-14
查看281979349lay的主題 / 回貼

7樓發表于: 2011-05-18 15:24

只看該作者 | 小中大

M14其實是點亮的但是因為時間很短所以看不到而已，樓主你把[ZRSTP M11 M14]的驅動條件改成M15來執行就可以了

lr5418

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 104 個
工控威望: 181 點
下載積分: 465 分
在線時間: 17(小時)
注冊時間: 2009-11-16
最后登錄: 2019-09-21
查看lr5418的主題 / 回貼

8樓發表于: 2011-05-18 15:47

只看該作者 | 小中大

學習中。。。。。。。。。。

lr5418

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 104 個
工控威望: 181 點
下載積分: 465 分
在線時間: 17(小時)
注冊時間: 2009-11-16
最后登錄: 2019-09-21
查看lr5418的主題 / 回貼

9樓發表于: 2011-05-18 15:48

只看該作者 | 小中大

學習中。。。。。。。。。

veryuan

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看veryuan的主題 / 回貼

10樓發表于: 2011-05-18 17:45

只看該作者 | 小中大

謝謝了，已經能夠運行了，那弱弱問一下，點亮多少時間才會正常顯示，因為我是做仿真的，方便在有效的時間看到效果，所以設置時間較短。

業余plc

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 43 個
工控威望: 142 點
下載積分: 658 分
在線時間: 102(小時)
注冊時間: 2009-10-13
最后登錄: 2021-08-12
查看業余plc的主題 / 回貼

11樓發表于: 2011-05-18 21:04

只看該作者 | 小中大

學習一下

«
