工控人家園 三菱工控論壇 三菱PLC的輸出端類型

330209

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 310 個
工控威望: 596 點
下載積分: 1784 分
在線時間: 365(小時)
注冊時間: 2009-11-14
最后登錄: 2025-06-24
查看330209的主題 / 回貼

樓主發表于: 2011-07-14 12:55

只看樓主 | 小中大

求教：三菱FX系列的Y端輸出是源型還是漏型輸出，三菱Q系列的Y端輸出是源型還是漏型輸出?

人的一生最要緊的只有幾步.尤其當你年輕的時候。

hxl202319

工資就像大姨媽，一月一次，一周就沒了

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1753 個
工控威望: 10138 點
下載積分: 62653 分
在線時間: 2696(小時)
注冊時間: 2007-03-26
最后登錄: 2025-08-03
查看hxl202319的主題 / 回貼

1樓發表于: 2011-07-14 15:28

只看該作者 | 小中大

輸出一般是分繼電器和晶體管。繼電器輸出無所謂源與漏，只有晶體管才有源和漏，但是我也不太分的清源漏，我只知道NPN和PNP，好像NPN得是漏型，PNP的是源型，三菱在中國銷售的一般都是NPN的，只有銷售到歐洲的是PNP。國內要PNP的需另外訂購的。

本帖最近評分記錄：

下載積分:+3(渤海邊) 熱心助人

簽名無效了，麻雀不見了！

渤海邊

天下大事必作于細

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 160 個
工控威望: 327 點
下載積分: 2752 分
在線時間: 204(小時)
注冊時間: 2010-09-08
最后登錄: 2021-05-11
查看渤海邊的主題 / 回貼

2樓發表于: 2011-07-14 19:45

只看該作者 | 小中大

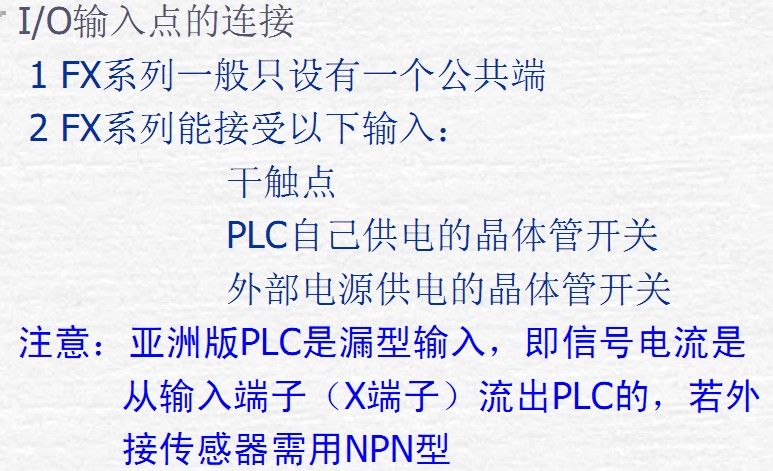

在中國三菱PLC是源型的,所以它的輸入是采用漏型.輸出類型分繼電器、晶體管、晶閘管。而不是源型和漏型。

yuliang928

先做人后做事

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 205 個
工控威望: 1325 點
下載積分: 2955 分
在線時間: 65(小時)
注冊時間: 2010-09-25
最后登錄: 2025-05-23
查看yuliang928的主題 / 回貼

3樓發表于: 2011-07-14 23:39

只看該作者 | 小中大

總算是弄清楚了，分享謝謝解給予釋的同胞門

330209

級別: 家園常客

發送短信
加為好友
QQ聯系

4樓發表于: 2011-07-15 09:10

只看該作者 | 小中大

謝謝啦，我的感覺跟一樓的差不多，二樓的不是很理解，求詳解

人的一生最要緊的只有幾步.尤其當你年輕的時候。

渤海邊

天下大事必作于細

級別: 略有小成

發送短信
加為好友

5樓發表于: 2011-07-16 20:31

只看該作者 | 小中大

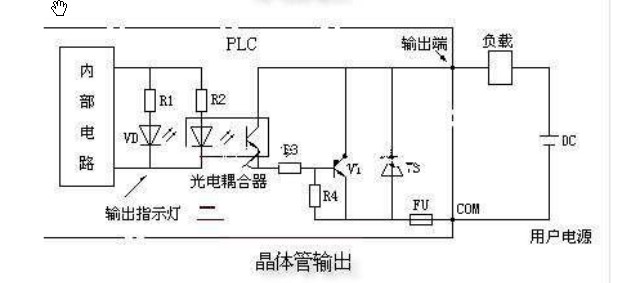

你指的是晶體管的PLC.晶體管輸出分PNP和NPN型。一種是源型，一種是漏型就是說一個是提供電流的一個是接受電流的。因?yàn)閬喼薨娴娜釶LC是源型的(PLC分源型和漏型)所以輸入傳感器要采用NPN型,簡單的講 PNP型COM接0V,NPN型COM接24V.

wy534027455

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 74 個
工控威望: 161 點
下載積分: 495 分
在線時間: 18(小時)
注冊時間: 2011-04-15
最后登錄: 2016-08-30
查看wy534027455的主題 / 回貼

6樓發表于: 2011-07-17 15:28

只看該作者 | 小中大

學習了

sunzheng

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看sunzheng的主題 / 回貼

7樓發表于: 2011-07-17 21:11

只看該作者 | 小中大

PNP為漏型sink NPN為源型source

ghost.net

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 348 個
工控威望: 560 點
下載積分: 2849 分
在線時間: 97(小時)
注冊時間: 2008-01-01
最后登錄: 2012-08-02
查看ghost.net的主題 / 回貼

8樓發表于: 2011-07-22 01:51

只看該作者 | 小中大

學習中。

張家港市

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 350 個
工控威望: 534 點
下載積分: 2364 分
在線時間: 68(小時)
注冊時間: 2007-03-14
最后登錄: 2025-02-23
查看張家港市的主題 / 回貼

9樓發表于: 2011-07-22 10:40

只看該作者 | 小中大

學習了為
