工控人家園 三菱工控論壇 兩種上升沿代表的意思

«
1
2
»
Pages: 1/2 Go

jongwon1986

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看jongwon1986的主題 / 回貼

樓主發表于: 2011-06-12 20:56

只看樓主 | 小中大

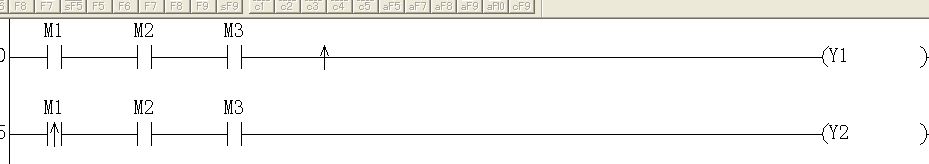

描述：上升沿
圖片：

兩種上升沿有什么區別
求高手解釋下

zhy0011520

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 196 個
工控威望: 310 點
下載積分: 985 分
在線時間: 21(小時)
注冊時間: 2011-03-10
最后登錄: 2025-05-07
查看zhy0011520的主題 / 回貼

1樓發表于: 2011-06-12 21:08

只看該作者 | 小中大

三菱能畫出第一步嗎，那樣嗎？能工作嗎？受教了。我要研究研究

awwwwgq

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 151 個
工控威望: 338 點
下載積分: 732 分
在線時間: 51(小時)
注冊時間: 2011-01-12
最后登錄: 2015-12-26
查看awwwwgq的主題 / 回貼

2樓發表于: 2011-06-13 09:30

只看該作者 | 小中大

第一個應該是指Y1線路中的上升沿吧,對應三菱的指令應該是movp吧,菜鳥現丑不對的話請諒解

awwwwgq

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 151 個
工控威望: 338 點
下載積分: 732 分
在線時間: 51(小時)
注冊時間: 2011-01-12
最后登錄: 2015-12-26
查看awwwwgq的主題 / 回貼

3樓發表于: 2011-06-13 09:32

只看該作者 | 小中大

第二個很普通就不說了

lniedu

工了個控

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 86 個
工控威望: 305 點
下載積分: 485 分
在線時間: 44(小時)
注冊時間: 2011-03-27
最后登錄: 2020-12-07
查看lniedu的主題 / 回貼

4樓發表于: 2011-06-13 10:23

只看該作者 | 小中大

樓主的意思是是

wsgily

壓力與動力俱存

級別: 實習會員

發送短信
加為好友

精華主題: 0
發帖數量: 125 個
工控威望: -41 點
下載積分: 198 分
在線時間: 82(小時)
注冊時間: 2011-03-27
最后登錄: 2017-08-11
查看wsgily的主題 / 回貼

5樓發表于: 2011-06-13 11:57

只看該作者 | 小中大

這圖貌似我有點不能理解

jun888006

我年輕需要你指點但不需要你指指點點

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 441 個
工控威望: 2982 點
下載積分: 1841 分
在線時間: 279(小時)
注冊時間: 2011-03-17
最后登錄: 2024-04-01
查看jun888006的主題 / 回貼

6樓發表于: 2011-06-13 16:35

只看該作者 | 小中大

第一行的那個箭頭是怎么畫出來的，求真相！

電氣交流群：107855191

136299093

我行，所以我可以！

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 90 個
工控威望: 237 點
下載積分: 10414 分
在線時間: 98(小時)
注冊時間: 2008-12-25
最后登錄: 2025-01-23
查看136299093的主題 / 回貼

7樓發表于: 2011-06-13 16:38

只看該作者 | 小中大

第二個很正常輔助繼電器上升沿。第一個怎么搞出來的俺們就不理解了，movp應該是地址命令

xtkang

錢不是問題，問題是沒錢！鉆石恒久遠，一顆就破產。水能載舟，亦

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 73 個
工控威望: 186 點
下載積分: 14731 分
在線時間: 163(小時)
注冊時間: 2011-06-13
最后登錄: 2025-07-17
查看xtkang的主題 / 回貼

8樓發表于: 2011-06-13 16:57

只看該作者 | 小中大

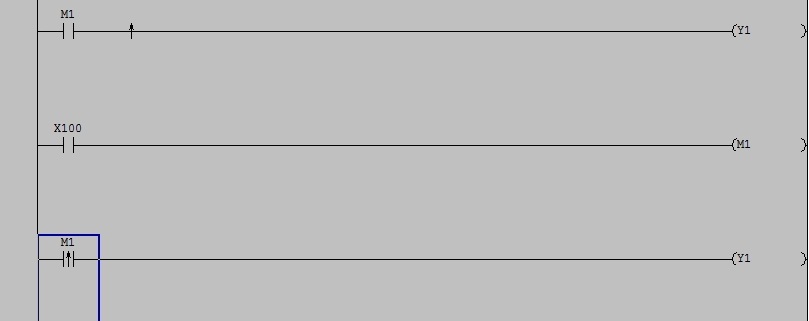

圖片：

那個指令是MEP,MEP 指令前的運算結果為上升沿(OFF → ON) 時，該指令將變?yōu)镺N( 導通狀態)。
如果MEP 指令前的運算結果為上升沿以外，則該指令將變?yōu)镺FF( 非導通狀態)。
其實就是讓結果脈沖化。

本帖最近評分記錄：

下載積分:+1(guochunyi) 熱心助人

lljwtt

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 448 個
工控威望: 565 點
下載積分: 6331 分
在線時間: 231(小時)
注冊時間: 2008-11-14
最后登錄: 2025-07-14
查看lljwtt的主題 / 回貼

9樓發表于: 2011-06-13 18:24

只看該作者 | 小中大

是Q系列的指令，尚未用過

jiyouwang

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1138 個
工控威望: 693 點
下載積分: 1895 分
在線時間: 626(小時)
注冊時間: 2007-10-10
最后登錄: 2024-12-21
查看jiyouwang的主題 / 回貼

10樓發表于: 2011-06-13 20:53

只看該作者 | 小中大

學習了，還真沒用過。

憶江南

工業自動化專業設計

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 198 個
工控威望: 296 點
下載積分: 531 分
在線時間: 78(小時)
注冊時間: 2011-06-02
最后登錄: 2025-07-18
查看憶江南的主題 / 回貼

11樓發表于: 2011-06-13 22:22

只看該作者 | 小中大

在樓主所示的程序內，兩者是沒區別的。
但第一種上升沿，是上升沿符號前所有堆棧從0FF－ON的上升沿，
而第二種只能是單獨的一個地址的上升沿。
就正如8樓所示的梯形圖
