        請教一個三菱plc內部繼電器與繼電器觸點順序問題:比如M10,如果先SET M10,再在程序中使用M10的常開或常閉觸點,與另一種情況:先在程序中使用M10的常開或常閉觸點,再SET M10.這兩種情況是一樣嗎?
        我一直認為程序是一條一條往下讀的,可現在看到一個程序,順序是上面第二種情況,故問一下,謝謝!

在PLC的自上而下掃描方式中，程序并非是只進行一次，而是循環執行。

可以把它想象成執行完最后一句就又跑到第一句去了。這是個環形的，就沒有先后之分了。只是執行的時間不一樣。

但是有的時候我們關注點就在這相差一個掃描周期的執行順序上，因?yàn)檫@點不同會造成執行結果的變化。

例如對于單按鈕啟停：



如果把網絡1和網絡2的程序掉換，那么實際運行時將會發現無法得到想要的按一下按鈕啟動Q0.0再按一下使其停止的效果。

引用

引用第1樓sjm213于2009-06-07 23:07發表的  :
在PLC的自上而下掃描方式中，程序并非是只進行一次，而是循環執行。

可以把它想象成執行完最后一句就又跑到第一句去了。這是個環形的，就沒有先后之分了。只是執行的時間不一樣。

但是有的時候我們關注點就在這相差一個掃描周期的執行順序上，因?yàn)檫@點不同會造成執行結果的變化。
.......

略懂……,我只會三菱,你的程序我看不懂,但好象明白了點.

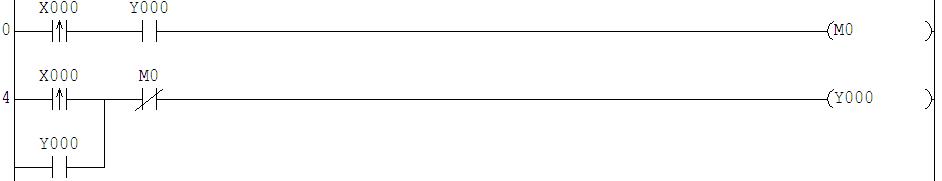

類似于此：

第二種情況好像是不行吧！

一 樓 的 說 的 有 道 理 啊 !
