工控人家園 三菱工控論壇 梯形圖編寫法求助

向錢沖

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 285 個
工控威望: 428 點
下載積分: 4456 分
在線時間: 455(小時)
注冊時間: 2010-10-05
最后登錄: 2020-08-10
查看向錢沖的主題 / 回貼

樓主發表于: 2011-06-19 15:27

只看樓主 | 小中大

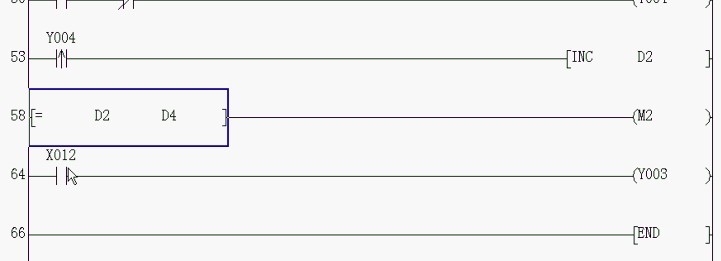

今天我對著視頻教程上的梯形圖樣圖試行編程時但編到53到64步（主要是58到64）不知如何編寫，怎樣試都不對希望各位熱心的老師幫幫忙，如何個編寫法，謝謝！（如下圖：）

hxl202319

工資就像大姨媽，一月一次，一周就沒了

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1753 個
工控威望: 10138 點
下載積分: 62653 分
在線時間: 2696(小時)
注冊時間: 2007-03-26
最后登錄: 2025-08-03
查看hxl202319的主題 / 回貼

1樓發表于: 2011-06-19 15:47

只看該作者 | 小中大

....................

簽名無效了，麻雀不見了！

hxl202319

工資就像大姨媽，一月一次，一周就沒了

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1753 個
工控威望: 10138 點
下載積分: 62653 分
在線時間: 2696(小時)
注冊時間: 2007-03-26
最后登錄: 2025-08-03
查看hxl202319的主題 / 回貼

2樓發表于: 2011-06-19 15:48

只看該作者 | 小中大

LDP    Y4
INC  D2
LD=   D2    D4
OUT   M2

本帖最近評分記錄：

下載積分:+1(向錢沖)

簽名無效了，麻雀不見了！

xf_lyj

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xf_lyj的主題 / 回貼

3樓發表于: 2011-06-19 15:54

只看該作者 | 小中大

沒看出有什么問題呀，D2=D4時，M2輸出有效。不知你問什么？

wslsl

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 105 個
工控威望: 225 點
下載積分: 743 分
在線時間: 58(小時)
注冊時間: 2011-05-27
最后登錄: 2015-08-14
查看wslsl的主題 / 回貼

4樓發表于: 2011-06-19 16:08

只看該作者 | 小中大

INC D2 后按F8后再繼續輸入= D2 D4

本帖最近評分記錄：

下載積分:+1(向錢沖)

向錢沖

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 285 個
工控威望: 428 點
下載積分: 4456 分
在線時間: 455(小時)
注冊時間: 2010-10-05
最后登錄: 2020-08-10
查看向錢沖的主題 / 回貼

5樓發表于: 2011-06-19 16:53

只看該作者 | 小中大

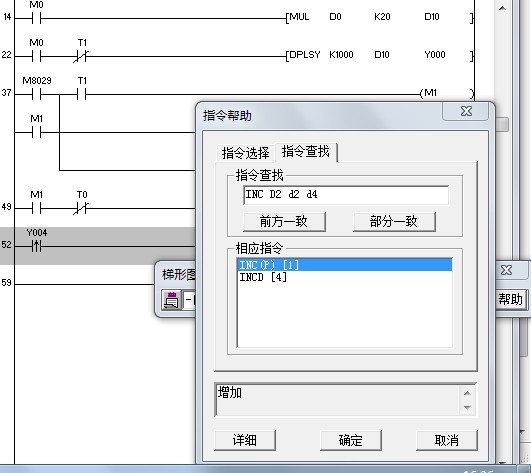

回三樓:上圖是教程上的圖,我是想依樣畫符編寫則寫不對.按二樓的指令輸入法編寫,寫完后轉換成梯形圖可以編寫成功無誤,按四樓的梯形圖輸入法則不對編寫法則編寫不了會出現如下圖的提示,,哎!本人腦子笨啊學什么都慢!

sexydiban

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 99 個
工控威望: 286 點
下載積分: 557 分
在線時間: 48(小時)
注冊時間: 2011-02-18
最后登錄: 2016-05-17
查看sexydiban的主題 / 回貼

6樓發表于: 2011-06-19 17:39

只看該作者 | 小中大

三樓正解

qlin

學過一點FX型PLC基本知識

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 537 個
工控威望: 531 點
下載積分: 12343 分
在線時間: 258(小時)
注冊時間: 2009-07-13
最后登錄: 2019-05-13
查看qlin的主題 / 回貼

7樓發表于: 2011-06-19 18:30

只看該作者 | 小中大

INC D2是一條指令；
LD= D2 D4又是一條指令，梯形圖時，也可這樣輸入。

也就是INC D2后，不能再跟D2、D4。

僅很早前用過幾次順控編程（PLC），嘿嘿，沒尋找機會

xlqlh

秦漢

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 375 個
工控威望: 1888 點
下載積分: 14144 分
在線時間: 122(小時)
注冊時間: 2011-03-28
最后登錄: 2025-05-12
查看xlqlh的主題 / 回貼

8樓發表于: 2011-06-19 20:59

只看該作者 | 小中大

LD= D2 D4
OUT M2

秦漢

duxi0827

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看duxi0827的主題 / 回貼

9樓發表于: 2011-06-19 21:21

只看該作者 | 小中大

芙蓉360

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看芙蓉360的主題 / 回貼

10樓發表于: 2011-06-21 00:37

只看該作者 | 小中大

三樓正解

wy534027455

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 74 個
工控威望: 161 點
下載積分: 495 分
在線時間: 18(小時)
注冊時間: 2011-04-15
最后登錄: 2016-08-30
查看wy534027455的主題 / 回貼

11樓發表于: 2011-06-21 12:03

只看該作者 | 小中大

學到東西了，謝謝
