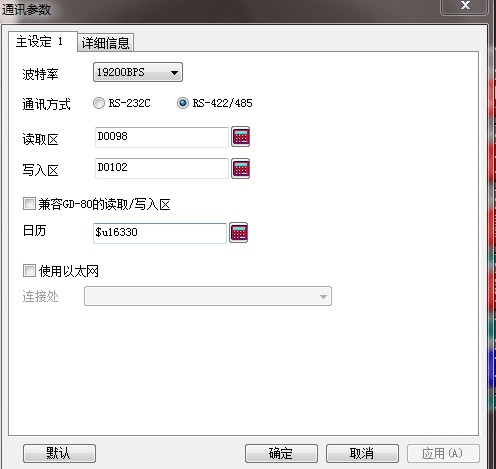

富士觸摸屏UG221SR與PLC通信地址怎么設置的啊，那個讀取區寫入?yún)^(qū)分別是怎么設置的啊，最終與PLC通訊的地址是多少啊，請各位大哥幫幫忙啊，這個問題困擾我好久了

有沒有懂的幫幫我啊

引用

引用樓主kingyong于2014-01-22 11:02發表的 富士觸摸屏設置 :
富士觸摸屏UG221SR與PLC通信地址怎么設置的啊，那個讀取區寫入?yún)^(qū)分別是怎么設置的啊，最終與PLC通訊的地址是多少啊，請各位大哥幫幫忙啊，這個問題困擾我好久了

讀寫區地址一般用默認的就可以了。

但是你圖中的讀寫區設置的位置太近了，一般我們預留50個字的空間，如讀入?yún)^(qū)：D0，寫入?yún)^(qū)：D50。

讀寫區的作用在于：在PLC程序中可以得知當前POD的狀態，以及通過PLC去控制POD的狀態。

而最終的通訊地址實在無法回答你，只要通訊建立后，你的PLC可以提供的地址范圍都可以進行通訊。

Good Luck～

    很感謝你的回答，我有個疑惑，是不是可以這樣理解，就是說在讀取區跟寫入?yún)^(qū)之間的任何一個數據寄存器都可以，比如讀取區D10 寫入?yún)^(qū)D20，是不是從D10到D20都是可以和PLC通訊的
thank u

引用

引用第3樓kingyong于2014-01-24 10:14發表的  :
    很感謝你的回答，我有個疑惑，是不是可以這樣理解，就是說在讀取區跟寫入?yún)^(qū)之間的任何一個數據寄存器都可以，比如讀取區D10 寫入?yún)^(qū)D20，是不是從D10到D20都是可以和PLC通訊的
thank u

前面的帖子中我已經回答過了，讀寫區只是反映觸摸屏當前狀態的，如當前的畫面編號，當前的背景燈狀態等。

而通訊是指所有的PLC地址都被POD能訪問。

拿三菱FX系列來說，當通訊建立時，PLC的D區域地址都可以被訪問到，而不是單單指讀寫區。

Good Luck~

你好，讀取區我寫的是D0，寫入?yún)^(qū)我寫的是D50，然后重新下載到觸摸屏里面，按觸摸屏的按鈕，沒有反應，請問是哪里還沒設置好

引用

引用第5樓kingyong于2014-02-11 10:51發表的  :
你好，讀取區我寫的是D0，寫入?yún)^(qū)我寫的是D50，然后重新下載到觸摸屏里面，按觸摸屏的按鈕，沒有反應，請問是哪里還沒設置好

您需要貼出您如何組態屏幕按鈕的整個過程。

Good Luck～

你好，按鈕那些都不變的，用之前的讀取區D98寫入?yún)^(qū)D102，然后下載到屏幕是OK的，然后把那個讀取區寫成D0，寫入?yún)^(qū)寫成D50,下載到觸摸屏，按鈕就沒作用了，其他的都沒變，PLC程序也沒變。

引用

引用第7樓kingyong于2014-02-12 14:29發表的  :
你好，按鈕那些都不變的，用之前的讀取區D98寫入?yún)^(qū)D102，然后下載到屏幕是OK的，然后把那個讀取區寫成D0，寫入?yún)^(qū)寫成D50,下載到觸摸屏，按鈕就沒作用了，其他的都沒變，PLC程序也沒變。

請上傳你的POD程序，這樣也查找原因。

一般客戶也經常在電話里如你這樣的保修，到現場后，只要我站在那里就一點問題都沒。

Good Luck～

或者你可以加入富士FA群：50303928，這樣你的問題也可以得到快速答復。

Good Luck～

通訊參數沒有設好，屏幕要設定，PLC也要設定，有機會發圖給你看下，剛前幾天弄了試驗的～

fuji 讀取.寫入都只各再3個寄存器不重複使用就可
至於怎用...老話一句:查一下說明書都有詳細說明
