工控人家園 觸摸屏技術論壇 求助:三菱GOT1030觸摸屏與FX1N的422通信接線圖

jerryheng

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看jerryheng的主題 / 回貼

樓主發表于: 2011-12-30 22:18

只看樓主 | 小中大

求助:三菱GOT1030觸摸屏與FX1N的422通信接線圖！！請高手賜教~~

你是最好的人

開心就好

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 59 個
工控威望: 183 點
下載積分: 6184 分
在線時間: 126(小時)
注冊時間: 2010-06-22
最后登錄: 2021-08-17
查看你是最好的人的主題 / 回貼

1樓發表于: 2011-12-30 23:40

只看該作者 | 小中大

觀注下，我也想看看

努力

leixiaogang

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 38 個
工控威望: 159 點
下載積分: 496 分
在線時間: 36(小時)
注冊時間: 2011-11-16
最后登錄: 2021-05-12
查看leixiaogang的主題 / 回貼

2樓發表于: 2011-12-31 13:41

只看該作者 | 小中大

我買了兩臺也連不上，正找資料呢

leixiaogang

級別: 探索解密

發送短信
加為好友

3樓發表于: 2012-01-04 13:43

只看該作者 | 小中大

坑爹的年代，坑爹的三菱供應商，連接線也不按顏色做，還收160元一根。

yuzhilunxz

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 110 個
工控威望: 220 點
下載積分: 5458 分
在線時間: 124(小時)
注冊時間: 2011-05-15
最后登錄: 2025-07-16
查看yuzhilunxz的主題 / 回貼

4樓發表于: 2012-01-04 14:26

只看該作者 | 小中大

找供應商解決

匯榮鋁業

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1787 個
工控威望: 5348 點
下載積分: 21368 分
在線時間: 1607(小時)
注冊時間: 2009-07-21
最后登錄: 2025-08-05
查看匯榮鋁業的主題 / 回貼

5樓發表于: 2012-01-05 17:36

只看該作者 | 小中大

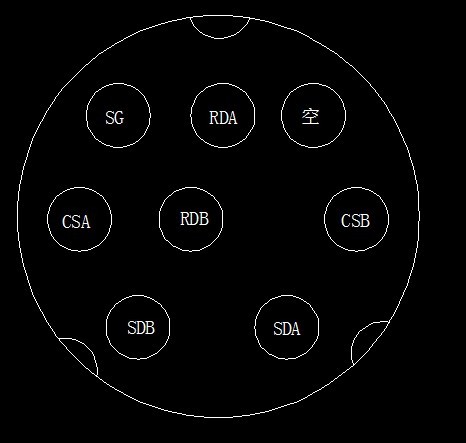

1030的觸摸屏和PLC的422通訊是用端子鏈接的。通訊電纜有兩種顏色（黑的和白的，具體型號忘了，反正就是1030和FX系列PLC通訊用的電纜）。因為黑線和白線里邊的線的顏色不一樣，我一一說明鏈接方法。黑線：綠色線接SDA，白色線接SDB，黑色線接RDA，藍色線接RDB，黃色和棕色短接后接在SG。白線：黑色線接SDA，桔色線接SDB，棕色線接RDA，黃色線接RDB，紅色線接SG，完活。

huhaiming

上海

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 487 個
工控威望: 590 點
下載積分: 11623 分
在線時間: 289(小時)
注冊時間: 2011-04-09
最后登錄: 2021-09-25
查看huhaiming的主題 / 回貼

6樓發表于: 2012-02-27 10:06

只看該作者 | 小中大

是的5樓

工控人家園 觸摸屏技術論壇 求助:三菱GOT1030觸摸屏與FX1N的422通信接線圖
