工控人家園 觸摸屏技術論壇 關于威綸觸摸屏直接控制歐姆龍PLC問題

電工佬波叔

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 93 個
工控威望: 228 點
下載積分: 6019 分
在線時間: 121(小時)
注冊時間: 2012-04-19
最后登錄: 2023-03-06
查看電工佬波叔的主題 / 回貼

樓主發表于: 2012-11-02 15:58

只看樓主 | 小中大

圖片：

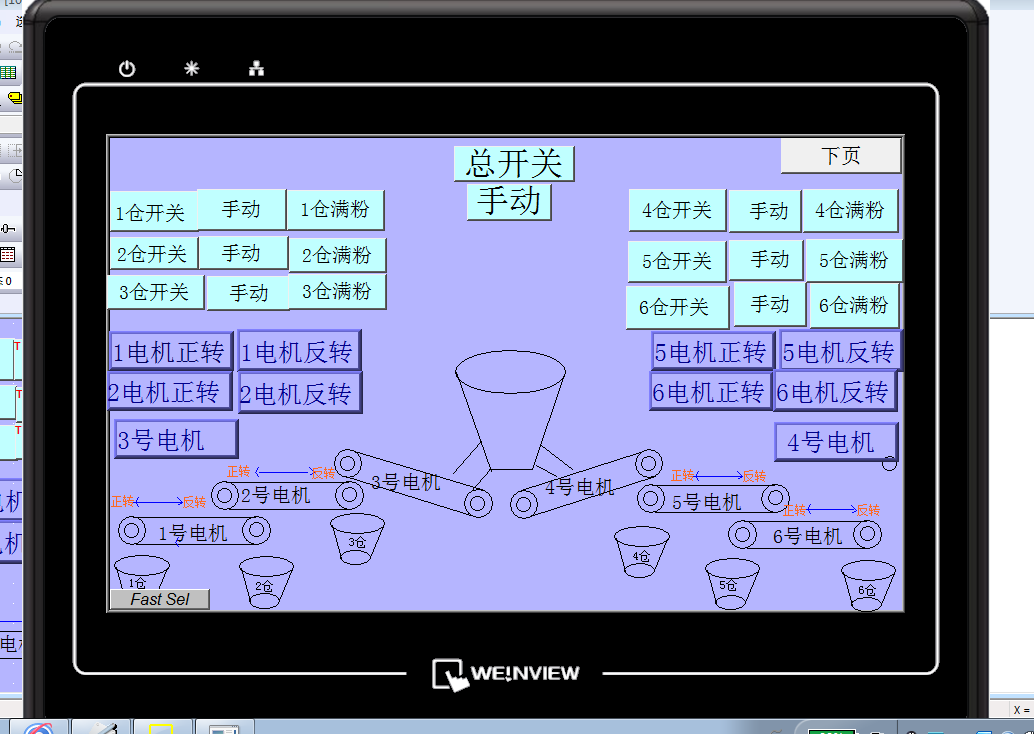

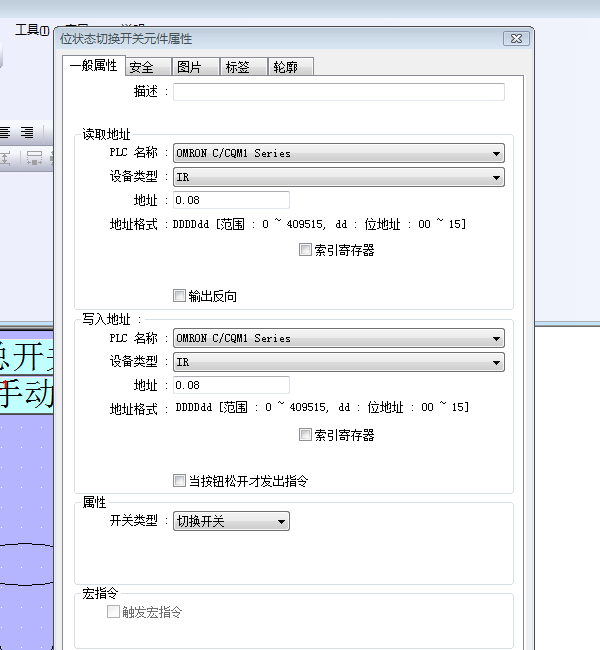

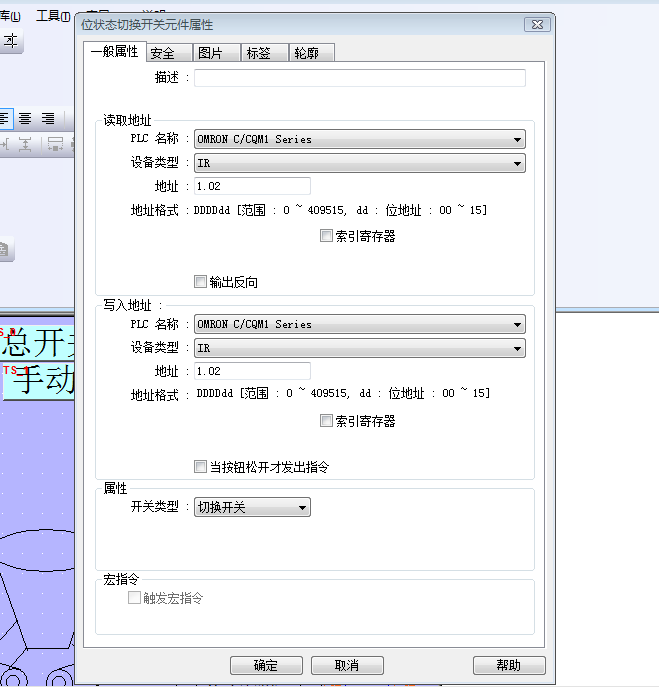

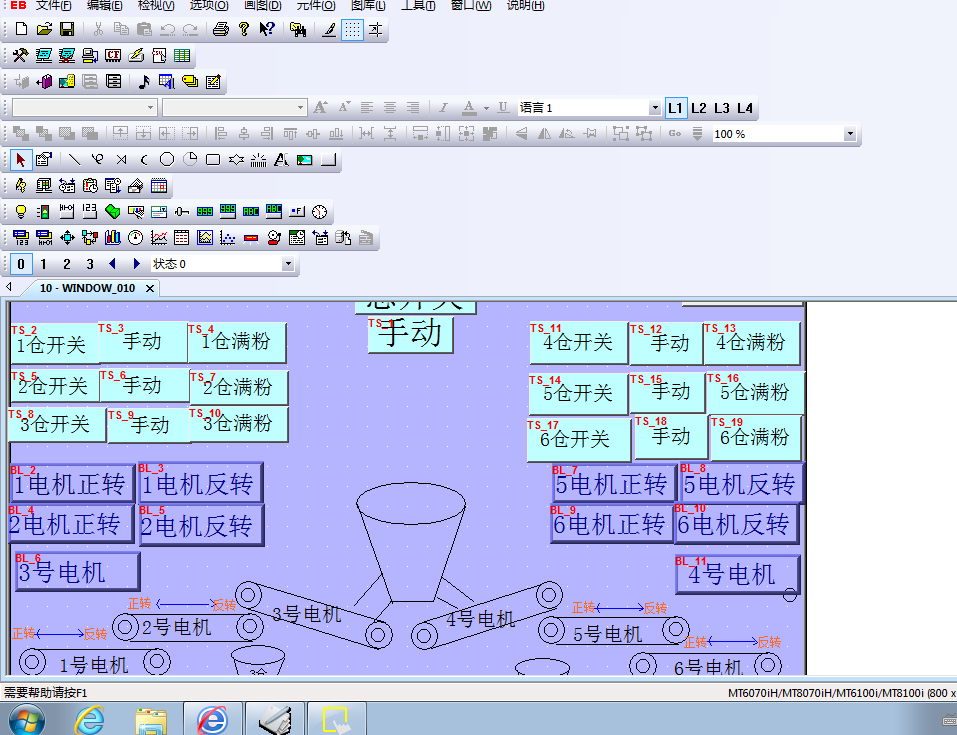

問題是這樣，我有一臺實物的PLC ，在電腦上編好威綸觸摸屏畫面的控制按鈕，控制按鈕寫的是PLC的輸入點地址，電機的動行狀態寫的是PLC輸出地址，當電腦上的觸摸屏畫面與實物PLC通訊后，畫面上的按鈕不能控制PLC，畫面開關屬性我設置為"切換開關"，電機狀態與開狀態能正常顯示狀態：“開”與“關”。
但是不連接PLC，畫面用離線仿真模擬就很正常，不知是什么原因。我的意思是威綸觸摸屏能不能直接控制PLC的輸入點？？用歐姆龍仿真畫面就能直接控制，是不是威綸的仿真軟件功能設計的不行？？

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5292 個
工控威望: 7518 點
下載積分: 161660 分
在線時間: 3240(小時)
注冊時間: 2007-11-21
最后登錄: 2025-08-03
查看sjm213的主題 / 回貼

1樓發表于: 2012-11-02 20:57

只看該作者 | 小中大

有可能。
用實體觸摸屏應該不會有問題的。

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8309 個
工控威望: 10443 點
下載積分: 21249 分
在線時間: 3115(小時)
注冊時間: 2007-03-01
最后登錄: 2025-08-03
查看guochunyi的主題 / 回貼

2樓發表于: 2012-11-03 08:01

只看該作者 | 小中大

應該目前任何一個觸摸屏都不能控制PLC的實際的輸入點吧，只能控制PLC的內部繼電器輔助點的。但可以顯示輸入點的狀態。把你的觸摸屏要控制的輸入點換成PLC的內部點就行了。
