樓主發表于: 2010-04-22 15:15

只看樓主 | 小中大

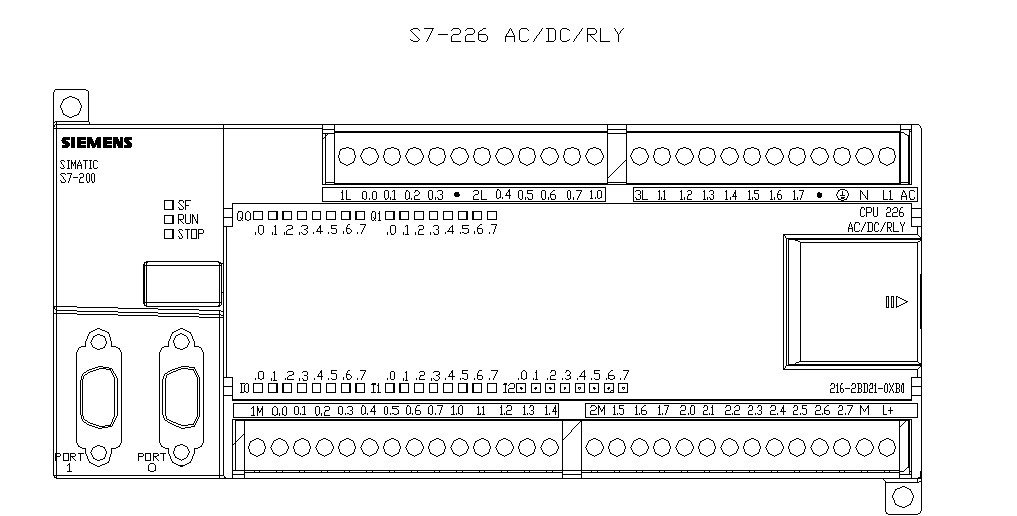

器件的圖片S7-200-226CPU

各位前輩：
剛剛?cè)腴T西門子的plc，想問幾個接線的問題（使用的s7-200、cpu是226 cn）
1、PLC電源N、L1端子、地端是否按照三個端子的插頭接入220V的交流電就可以了？那個地端是否可以不接的？不接會有什么影響不？
2、輸入的24V電源，是否可以直接取用PLC輸出的傳感器用的24V輸出電壓

automation

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看automation的主題 / 回貼

1樓發表于: 2010-04-22 15:17

只看該作者 | 小中大

謝謝！！！

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5292 個
工控威望: 7518 點
下載積分: 161660 分
在線時間: 3240(小時)
注冊時間: 2007-11-21
最后登錄: 2025-08-03
查看sjm213的主題 / 回貼

2樓發表于: 2010-04-22 16:57

只看該作者 | 小中大

1. 可以不接，但最好接上。這跟我們的家用電器一樣，給出了你接地線的地方就最好接上，但是不接一般也不影響它使用。
2. 可以取用，但它容量有限。如果超出必須使用外部電源；如果有必要使用外部電源建議全部使用外部電源。

本帖最近評分記錄：

下載積分:+1(automation) 你的回答幫助了我。感謝 ..

homexuejun

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 61 個
工控威望: 121 點
下載積分: 465 分
在線時間: 23(小時)
注冊時間: 2010-04-22
最后登錄: 2025-02-12
查看homexuejun的主題 / 回貼

3樓發表于: 2010-04-22 20:27

只看該作者 | 小中大

同意樓上說法

automation

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看automation的主題 / 回貼

4樓發表于: 2010-04-23 00:14

只看該作者 | 小中大

引用
引用第2樓sjm213于2010-04-22 16:57發表的 :
1. 可以不接，但最好接上。這跟我們的家用電器一樣，給出了你接地線的地方就最好接上，但是不接一般也不影響它使用。
2. 可以取用，但它容量有限。如果超出必須使用外部電源；如果有必要使用外部電源建議全部使用外部電源。

你說的太好了，謝謝啊！！！
