大家好，我是才學PLC的個新手，想問問下面這個電路怎么用PLC程序編寫才能實現相同的功能。
謝謝！

不會吧，起保停程序你也不會？

基本上類似于下面的程序：



Good Luck~

這個應該不用PLC吧，這么簡單的東西呀

引用

引用第1樓cvlsam于2009-08-07 14:16發表的  :
不會吧，起保停程序你也不會？

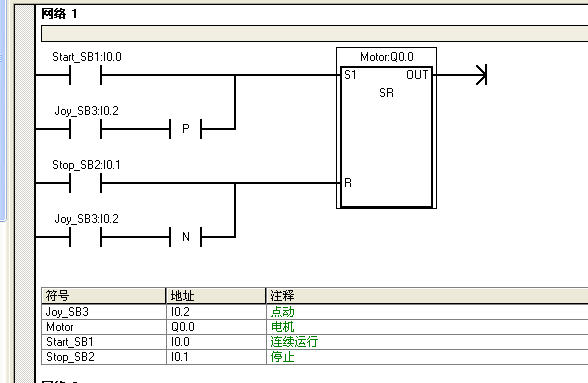

基本上類似于下面的程序：
[attachment=26918]

.......

您試過仿真嗎？或者做過實驗了嗎？
我試了，點動有些問題��！

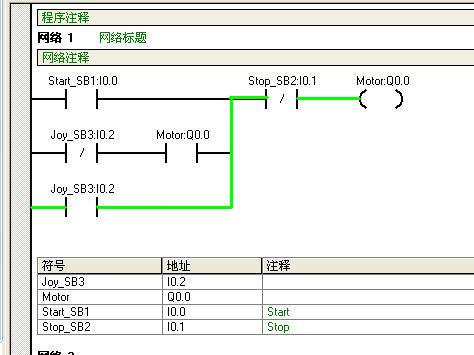

我試了一下，按下點動按鈕：


松開點動按鈕：

的確存在問題，問題的主要原因是由于更新的問題。

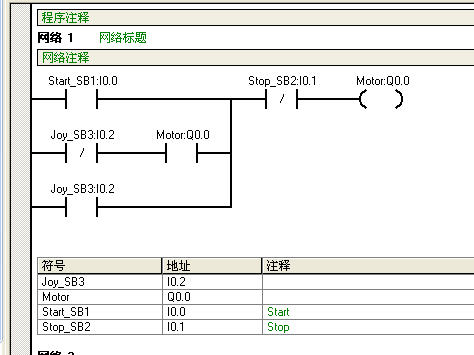

現重新附上該電路圖的程序：



同時附上導出的 AWL文件，你可以導入你的軟件中使用。
電機起保停.rar (1 K) 下载次数:20

Good Luck~

引用

引用第3樓huyou于2009-08-07 15:01發表的  :

您試過仿真嗎？或者做過實驗了嗎？
我試了，點動有些問題��！

由于PLC的工作方式，決定了將原電路圖直接轉換為梯形圖之后動作順序可能會有差異。
一般情況下執行效果相同，但樓主給出的圖恰恰就是不一般的情況……

引用

引用第4樓huyou于2009-08-07 15:08發表的  :
我試了一下，按下點動按鈕：
[attachment=26933]
松開點動按鈕：
[attachment=26934]

摟主編寫的梯形圖，沒有問題。仿真軟件運行也沒有問題。完全符合電路圖的要求。
電機的啟動就是要求保持住運行狀態。手松開點動按鈕，機器照樣運轉。只有按停止按鈕
電機才會停止。所以摟住自己畫的圖沒有問題。
唯一要考慮的是。電工圖中的元件是380v的，你要改為220v的

       “一般”情況下，繼電器邏輯電路是可以直接用梯形圖邏輯代替的，所以在繼電器邏輯電路上有造詣的人很容易對梯形圖上手，但終究PLC從原理上就不同于繼電器邏輯電路，我在才看PLC書籍的時候，對“輸入映像區”、“輸出映像區”、“中斷”等這些含義并不清楚，做了這個練習之后，對PLC工作原理上的理論總算有了點體會。

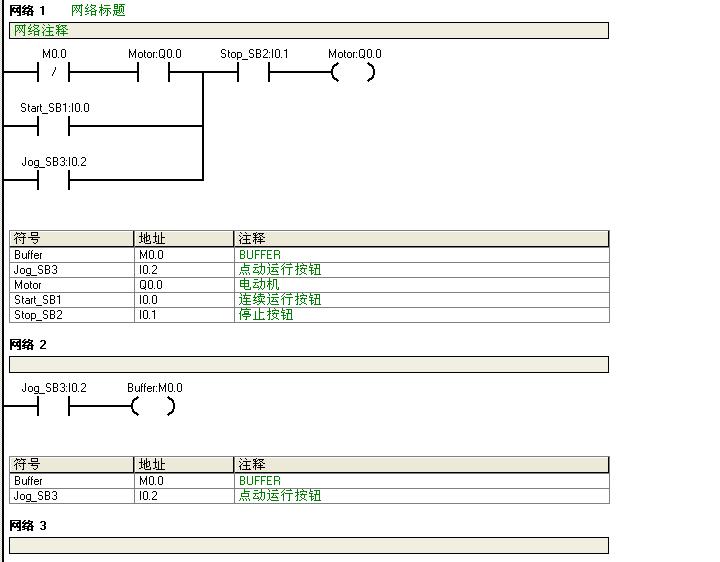

      5樓的答案正確！但我也附上我的練習：


           之所以將這段并不高明的程序貼上來，是好與下面的程序進行對比：



          只是將NW1與NW2進行順序上的互換，但結果卻大不相同（請親自做個實驗體會一下？）

個人覺得這個例子可以很清楚地說明PLC與繼電器邏輯的區別，甚至可以寫進PLC的教科書里。
因此，啰唆了兩句。

不錯。頂下回答的樓子們

此屬于較特殊的一類,主要是因為兩者的工作方式不一樣
