現場是用西門子200smart的 485DB板子走的通訊 鏈路就是圖片的連接 每個流量計單獨去讀都沒有問題  但是連接上就只能讀流量計A 流量計B大概20到30分鐘才響應一次 拜托各位大佬看看是什么問題  給點專業的建議要怎么整改  整個電路都不超過100米  加485分線器是因?yàn)檫�有第三方的主站要讀這個數據   望解答一下

485是半雙工，現在圖里有3個主站，同時讀寫的時候會沖突

2個主站  一個是西門子200smart 一個是串口服務器  就是那個流量計A 是用了485分線器 一分二了

485通信只能一主多從的方式，不可以2個主站，可以用PLC讀出來，電腦讀PLC的數據

電腦端只是用SSCOM 這個軟件監視  不作為主站或者從站啊   只是監視報文是不是對的

分線器是 兩個485網（a1 b1, a2 b2)的主站吧？如果是, 你網絡規劃有問題，如果不是，那網絡里另一個電阻在哪里？

引用

引用第5樓sundca于2024-11-28 01:18發表的  :
分線器是 兩個485網（a1 b1, a2 b2)的主站吧？如果是, 你網絡規劃有問題，如果不是，那網絡里另一個電阻在哪里？

是兩個主站一個是A2 B2 PLC去讀 流量計A 流量計B 一個是串口服務器只是讀流量計A ， 流量計A那邊用了485分線器  全線電纜長度不超過100M沒加終端電阻    現在的情況是 電腦監視那邊能監視到PLC發出讀流量計B 的指令 流量計B沒有回復  ，至于流量計A兩個主站都可以讀    這個問題  要怎么改啊  加上終端電阻嗎

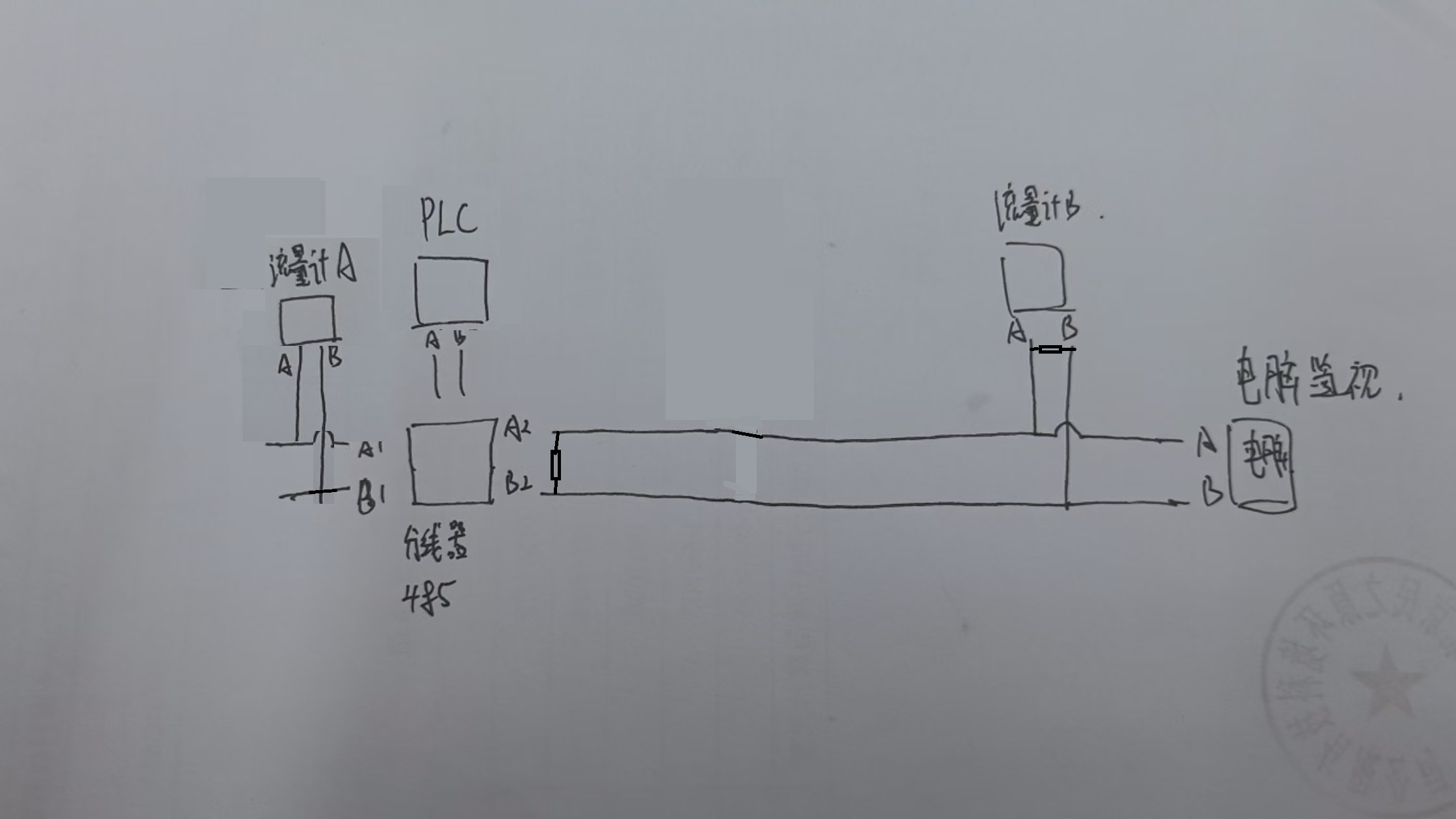

是不是流量計B有問題啊？如果沒問題，改下網絡PLC接a b，流量計b和電腦留在a1 b1加兩個終端電阻。流量計a接a2 b2側有問題也加電阻。

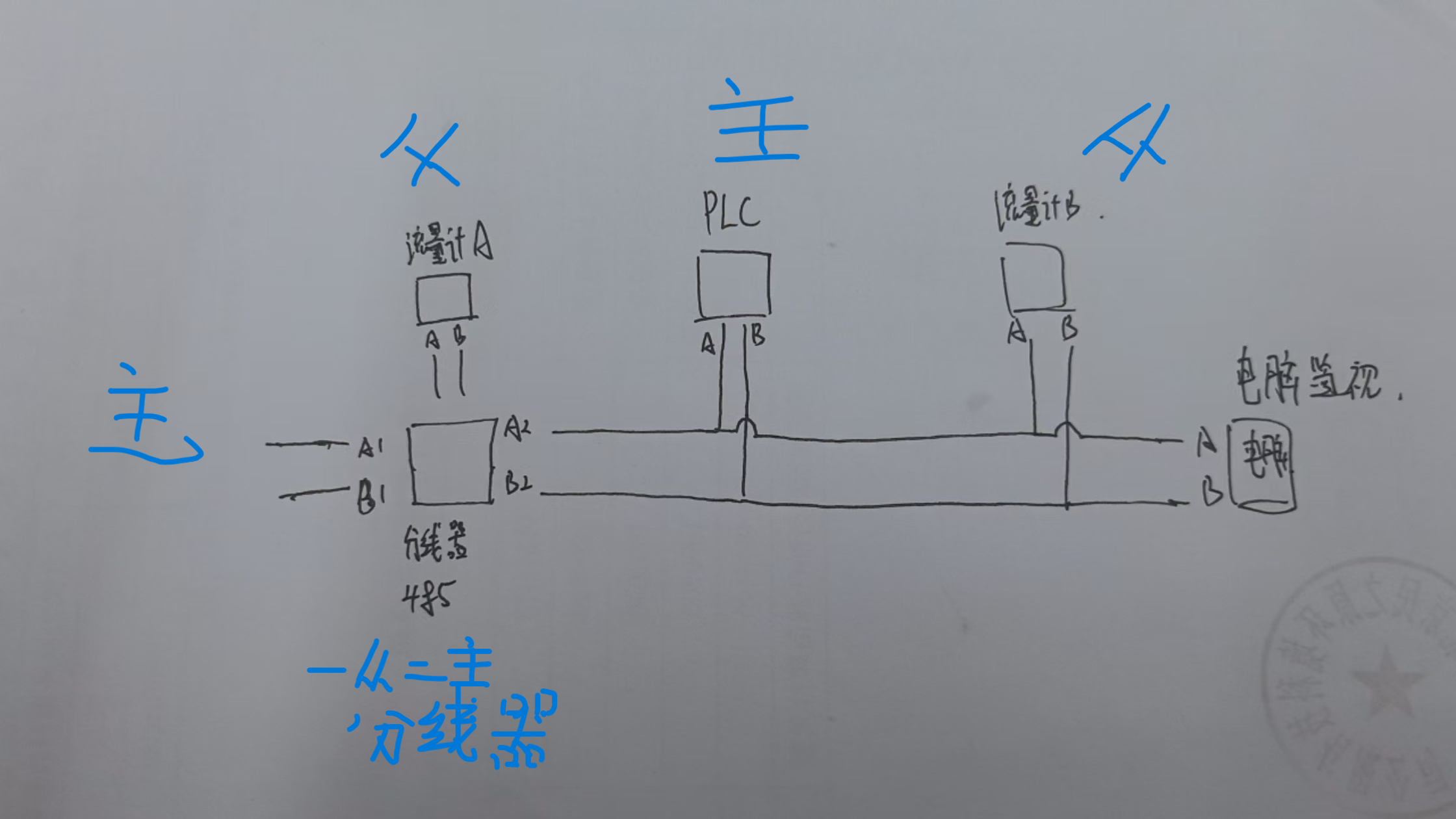

流量計B沒問題  PLC單獨連接他 一點問題沒有   485分線器另外一段是接了串口服務器的  這樣改的話流量計A 不就一直和窗口服務器通訊了嗎  PLC那邊的應該就響應不了吧  485分線器買的是1叢2主的 實際圖是這樣的

可以把PLC讀取流量計A和B的程序貼出來嗎？

要按照1主多從修改PLC程序

你modbus RTU的站號設置了沒有？有沒有沖突？
