西門子最新推出的小型PLC   S7-1200系列資料介紹。其編程軟件為SIMATIC STEP 7 Basic V10.5，與以往的STEP7 MicroWin相比有較大改觀。

以下為其系統手冊，共計6部分。

西門子全新小型可編程控制器系列S7-1200與2009年5月18日在中國正式發布

西門子網站對S7-1200的介紹

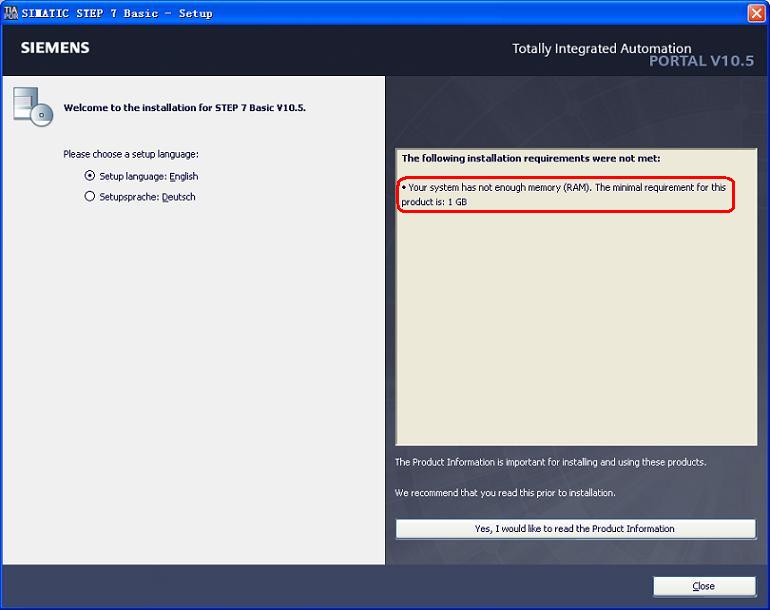

STEP7 BASIC V10.5軟件要求系統內存1.0G以上。今天試安裝時居然沒有成功！





軟件下載請到該貼： http://m.ls2car.cn/read-gktid-39920.html

搶到沙發，辛苦了，我曾發過帖子找這個資料呢。謝謝！

剛剛試用了這個軟件，發現它真是一個大雜燴。
首先硬件需要組態，程序塊變成了OB、FC、FB、DB，各塊用顏色區分，紅紅綠綠的甚是好看。
常用的9針通訊口沒有了，換作了集成的PROFINET 接口。原來集成的485變成了通訊模塊CM，可以擴展3塊。
可以使用像FX的232BD那樣的信號面板擴展數字量和模擬量IO了。
HMI的組態像WinccFlexible那樣簡潔了。

呵呵，期待能親眼目睹它。

斑竹:你好!
          既然如此,何不將SIMATIC STEP 7 Basic V10.5傳上來, 讓有網友分享分享呢? 全體網友渴望啊!

可否將SIMATIC STEP 7 Basic V10.5系統軟件上傳？

從別的電腦上拔下一個512的內存條，掛上先裝軟件。

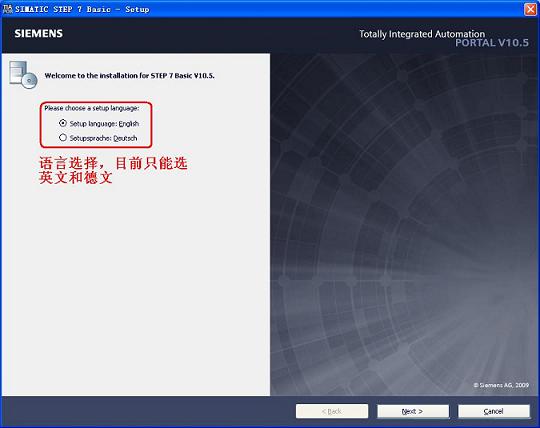

STEP1 語言選擇，只能選英語和德語；



STEP2  該軟件包含的三個組件：SIMATIC STEP7 Basic V10.5、Siemens Automation License Manager、 SIMATIC Wincc Basic V10.5；

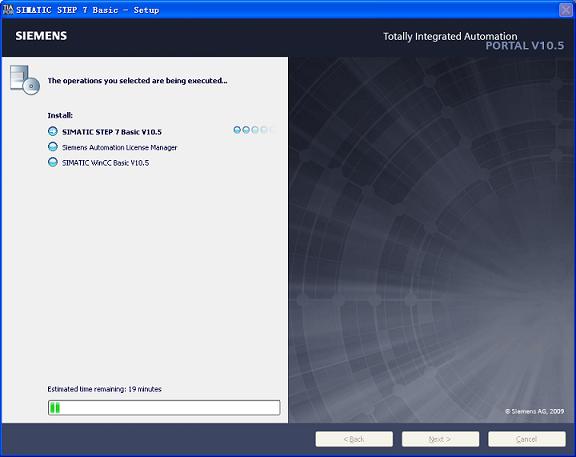

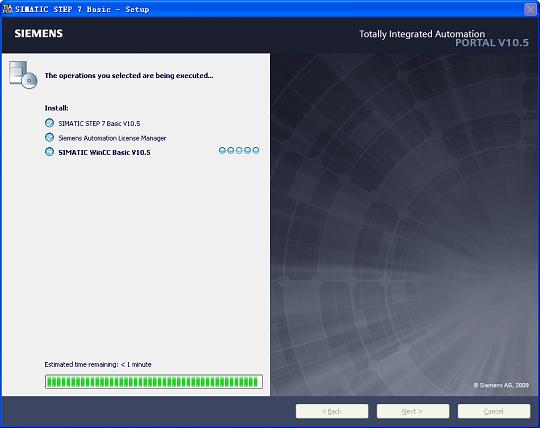

STEP3  開始安裝時提示需要20分鐘，真的等了20多分鐘，終于出來了這個小于1分鐘的提示；

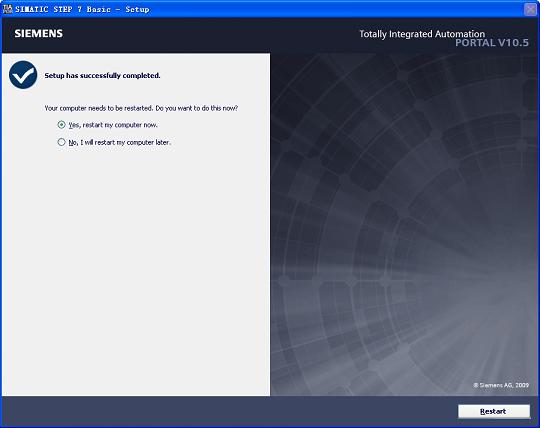

STEP4  看到這個，知道完工了。

使用篇：

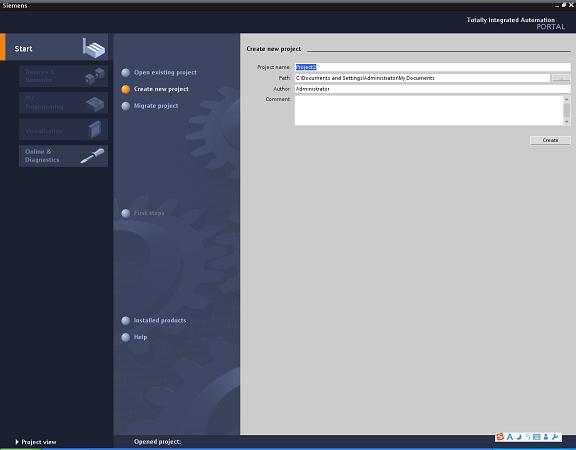

STEP1,打開軟件，看看這界面；

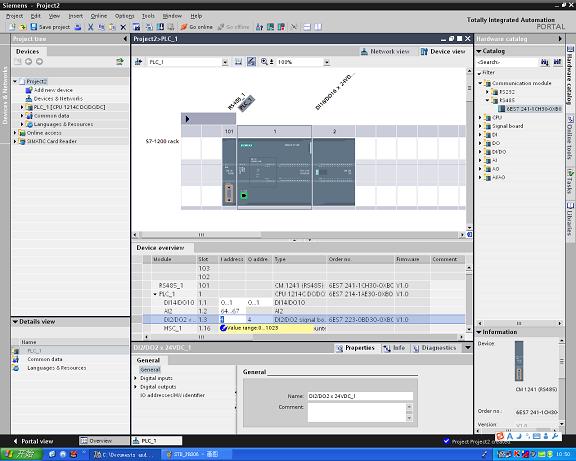

STEP2,現在要進行硬件組態了，感覺怎么樣？好像，模塊的IO都可以自行分配哦~~

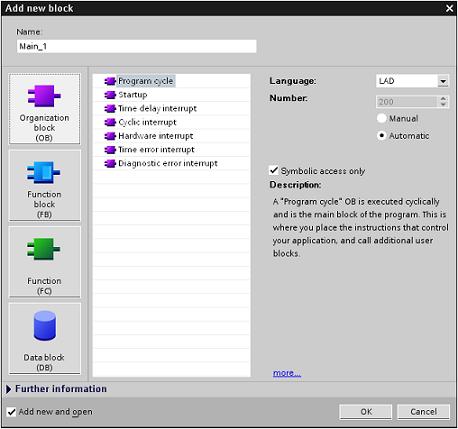

STEP3, 編程，OB、FB、FC、DB，你想到了什么？尤其看看這OB塊的編號！

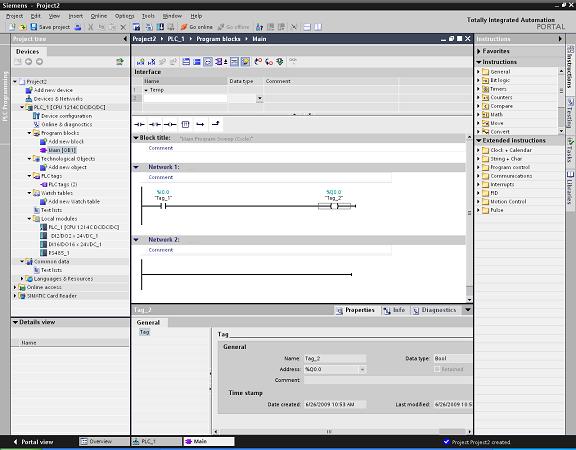

STEP4, 打開一個OB塊，寫段程序！A I0.0   =Q0.0

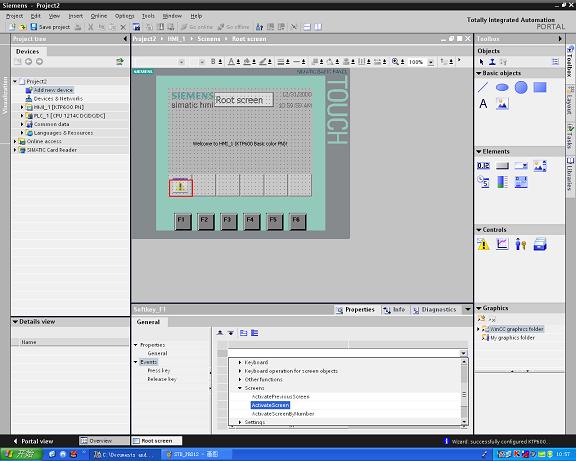

STEP5,直接配置一個HMI；

是英文資料。

繼續……

STEP6,用過Protool，Winccflexible，這個不在話下了吧；



STEP7,可以直接仿真，大家最喜歡的功能；

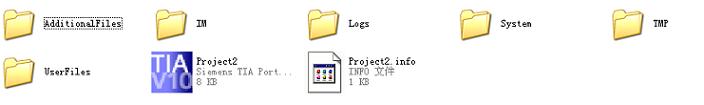

STEP8,最后看看項目文件，跟原來200的是大不同啊大不同。





PS：軟件安裝完畢后就把搶來的那個內存條拔下來了，就用一根512開機試用軟件，一切正常，就是慢的可以！

該軟件、資料目前只有英文版；
軟件有600多M，已上傳！

http://m.ls2car.cn/read-gktid-39920.html

謝謝樓主，下來看看，了解下
