工控人家園 西門子工控論壇 兄弟們，咨詢個PLC和光電傳感器觸發的問題

maozg0725

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 52 個
工控威望: 177 點
下載積分: 867 分
在線時間: 45(小時)
注冊時間: 2017-05-24
最后登錄: 2025-04-29
查看maozg0725的主題 / 回貼

樓主發表于: 2018-11-27 21:30

只看樓主 | 小中大

圖片：

兄弟們，咨詢個PLC和光電傳感器觸發的問題

h82763800

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 108 個
工控威望: 287 點
下載積分: 734 分
在線時間: 176(小時)
注冊時間: 2008-12-16
最后登錄: 2025-01-07
查看h82763800的主題 / 回貼

1樓發表于: 2018-11-28 08:24

只看該作者 | 小中大

A點之前加個擋升機構， A感應到后，擋住后面的，A到M2翻轉后，再把后面的放行

maozg0725

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 52 個
工控威望: 177 點
下載積分: 867 分
在線時間: 45(小時)
注冊時間: 2017-05-24
最后登錄: 2025-04-29
查看maozg0725的主題 / 回貼

2樓發表于: 2018-11-28 08:44

只看該作者 | 小中大

現在機械結構就這樣了，想從程序上找辦法解決，不知兄弟們有沒有什么好的想法？

不習慣ta

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 129 個
工控威望: 191 點
下載積分: 944 分
在線時間: 62(小時)
注冊時間: 2018-04-16
最后登錄: 2024-07-11
查看不習慣ta的主題 / 回貼

3樓發表于: 2018-11-28 08:53

只看該作者 | 小中大

（上訴情況做擋板意義不大）首先得看是什么樣的工件，比如說是方體類的，弄個標志位，當來料時傳感器上升源觸發時標志位置一，標志位為一時，延時0.8秒翻轉，翻轉完成時標志位清零，當標志位置一傳感器有檢測到信號機器暫停，信號脫離時繼續運行

樓主留言：

哥，皮帶不能停下來，要一直不停的流動，有沒有其他的好的想法？

twingo49

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 559 個
工控威望: 9134 點
下載積分: 22606 分
在線時間: 1019(小時)
注冊時間: 2013-08-08
最后登錄: 2025-07-11
查看twingo49的主題 / 回貼

4樓發表于: 2018-11-28 09:20

只看該作者 | 小中大

不想改機構的話，想辦法控制工件之間的距離吧

不習慣ta

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 129 個
工控威望: 191 點
下載積分: 944 分
在線時間: 62(小時)
注冊時間: 2018-04-16
最后登錄: 2024-07-11
查看不習慣ta的主題 / 回貼

5樓發表于: 2018-11-28 10:09

只看該作者 | 小中大

皮帶不能停下來就不停皮帶啊，按照剛剛的方式，只停M2電機就行了但是我得問一下你這有什么意義么？現場就算停了M2電機工件還是會一直傳送過來的啊

樓主留言：

假如兩個工件過來時的距離比較近，第一個工件觸發傳感器后0.8S到末端，然后M2動作，把工件翻轉，但下一個工件過來時觸發了光電傳感器，但沒有辦法激活定時器的0.8S,因為第一個的0.8S還沒有到時間，第二個工件到流水線末端時就不能觸發M2動作了，兄弟們有沒有什么好的思路來解決下？

不習慣ta

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 129 個
工控威望: 191 點
下載積分: 944 分
在線時間: 62(小時)
注冊時間: 2018-04-16
最后登錄: 2024-07-11
查看不習慣ta的主題 / 回貼

6樓發表于: 2018-11-28 12:25

只看該作者 | 小中大

這很簡單啊，再加一個定時器專門針對前一個定時器工作時來料觸發不就行了？但是要注意考慮情況，有沒有可能沒翻轉完工件就到位了

樓主留言：

兄弟，搞個梯形圖讓看看

不習慣ta

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 129 個
工控威望: 191 點
下載積分: 944 分
在線時間: 62(小時)
注冊時間: 2018-04-16
最后登錄: 2024-07-11
查看不習慣ta的主題 / 回貼

7樓發表于: 2018-11-28 14:00

只看該作者 | 小中大

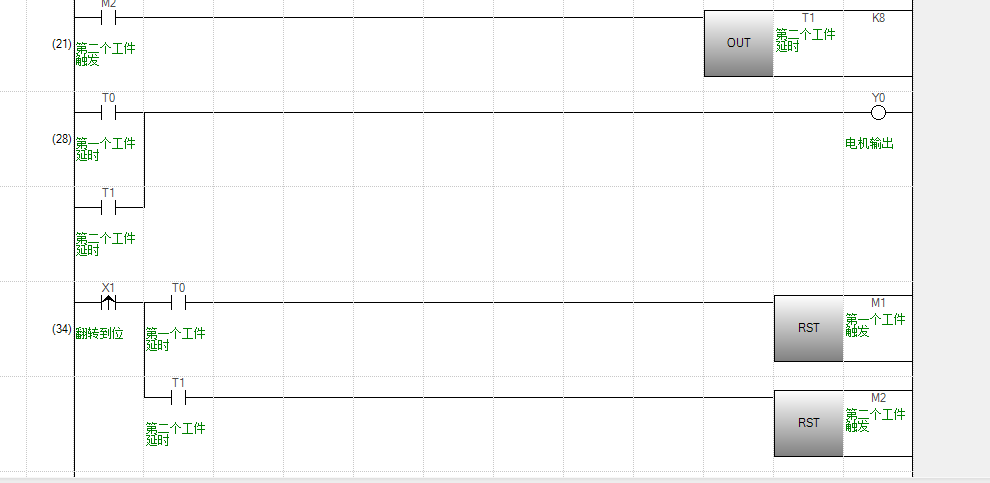

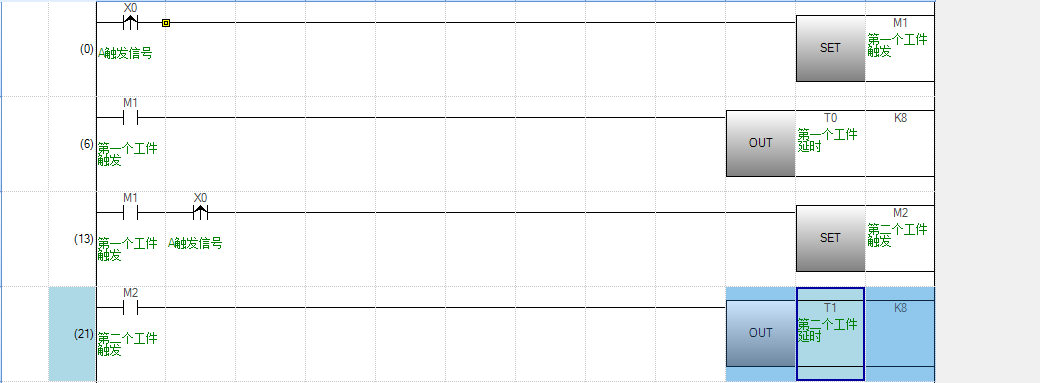

圖片：

必須保證翻轉完成時第二個工件才到達位置

樓主留言：

我試試先，謝謝兄弟了。

maozg0725

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 52 個
工控威望: 177 點
下載積分: 867 分
在線時間: 45(小時)
注冊時間: 2017-05-24
最后登錄: 2025-04-29
查看maozg0725的主題 / 回貼

8樓發表于: 2018-11-28 15:43

只看該作者 | 小中大

工件來料之間的距離是隨近的，那第三個第四個能不能保證那？

不習慣ta

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 129 個
工控威望: 191 點
下載積分: 944 分
在線時間: 62(小時)
注冊時間: 2018-04-16
最后登錄: 2024-07-11
查看不習慣ta的主題 / 回貼

9樓發表于: 2018-11-28 15:58

只看該作者 | 小中大

理論上是可以的，首先前提是每個工件之間的距離除以皮帶速度要大于翻轉時間，這個是必要條件，做不到這點就沒法做，要是工件再密集一點再疊加定時器不就行了么

nightblueblu

道阻且長，窮且益堅。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1043 個
工控威望: 1866 點
下載積分: 299 分
在線時間: 1160(小時)
注冊時間: 2017-02-09
最后登錄: 2025-07-07
查看nightblueblu的主題 / 回貼

10樓發表于: 2018-11-29 10:09

只看該作者 | 小中大

你把M2速度調快，0.8秒到達M2，如果你把翻轉時間做到比如0.3秒，那就有足夠的時間等第二件工件

還有就是靠時間來確定走的位置是不可靠的，你直接在末端加傳感器觸發翻轉比延時可靠，在A點檢測到后置位一個等待信號，直到邊沿有上升沿立馬翻轉并復位等待信號
