我選擇的CPU1214C  共有14個輸入信號，10個輸出信號

排列是 I0.0~I0.7   I1.1~I1.5  這樣排列對不對？

下一個輸入模塊是從 I2.0開始嗎？

望前輩不吝賜教！

引用

引用樓主peilei1031于2017-05-28 15:18發表的 西門子S7-1200 I/O信號如何排列 :
我選擇的CPU1214C  共有14個輸入信號，10個輸出信號

排列是 I0.0~I0.7   I1.1~I1.5  這樣排列對不對？

下一個輸入模塊是從 I2.0開始嗎？
.......

使用博圖軟件你無需去考慮這個問題。

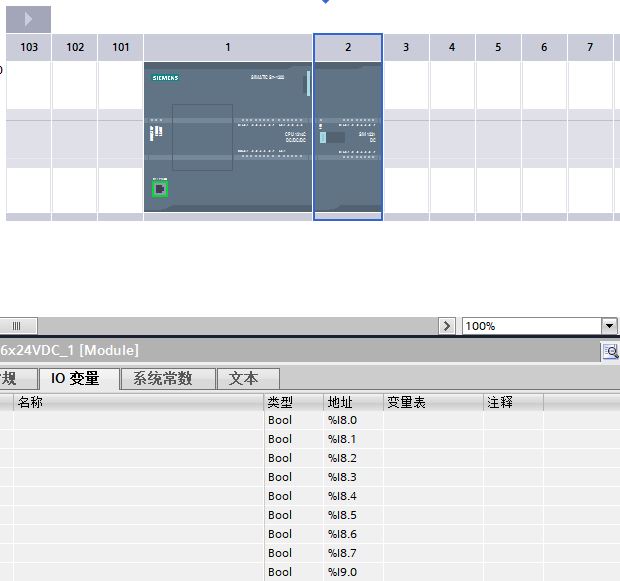

當你硬件組態中放入CPU1214C后，你可以在IO變量標簽下看到所有的地址，建議你順便為這些地址賦予標簽名。



同樣，當你通過擴展模塊擴展你的IO點后，點擊模塊，你也可以在IO變量標簽下看到這些地址。



Good Luck~

可以設置IO從開始到終止的地址，也就是說從 I2.0開始。

主要看軟件設置
