工控人家園 西門子工控論壇 請大神們給看看，這程序到底怎么不對了，實現不了啊

«
1
2
»
Pages: 1/2 Go

何止是夏天

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 6 個
工控威望: 124 點
下載積分: 779 分
在線時間: 3(小時)
注冊時間: 2013-12-17
最后登錄: 2014-02-27
查看何止是夏天的主題 / 回貼

樓主發表于: 2013-12-19 17:13

只看樓主 | 小中大

圖片：

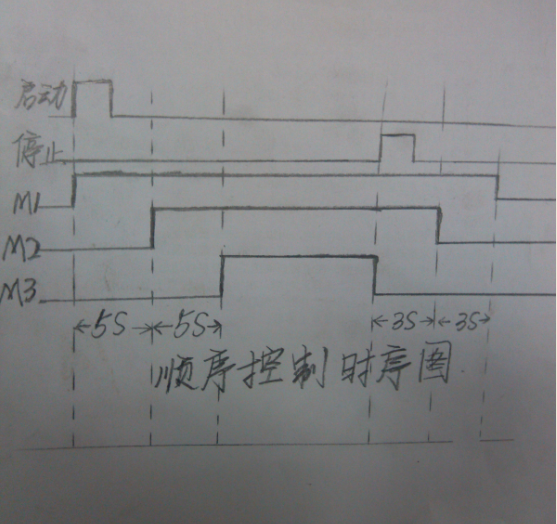

描述：順序控制時序圖
圖片：

三臺電機M1，M2，M3，分別通過接觸器KM1，KM2，KM3控制接通三相電源，啟動順序分別為 M1，M2，M3，間隔5秒，停車時順序為 M3，M2，M1，間隔3秒，用PLC控制接觸器的線圈。
程序有什么錯誤，請兄弟們指正。兄弟新手

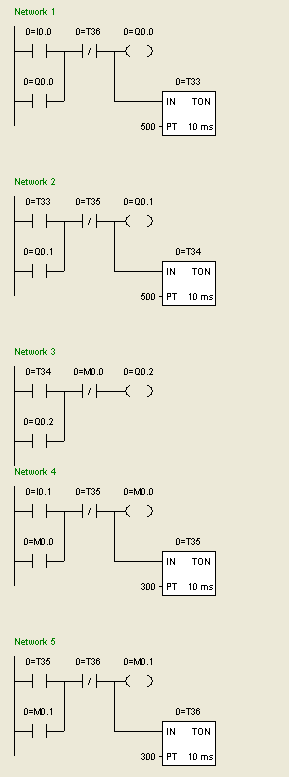

下面附有程序圖、時序圖。

俺是新手

何止是夏天

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 6 個
工控威望: 124 點
下載積分: 779 分
在線時間: 3(小時)
注冊時間: 2013-12-17
最后登錄: 2014-02-27
查看何止是夏天的主題 / 回貼

1樓發表于: 2013-12-19 17:16

只看該作者 | 小中大

問題出在了停止的時候，模擬老是不對

俺是新手

學者夢

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 120 點
下載積分: 571 分
在線時間: 4(小時)
注冊時間: 2013-12-17
最后登錄: 2013-12-26
查看學者夢的主題 / 回貼

2樓發表于: 2013-12-19 18:18

只看該作者 | 小中大

你的時間設的有問題，你T35和T36時間要設的比其他兩個定時器時間長點，就行了。

樓主留言：

真誠感謝好心的2樓！
試過了，不行。

hsqknx

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 434 個
工控威望: 2449 點
下載積分: 511 分
在線時間: 749(小時)
注冊時間: 2011-06-13
最后登錄: 2025-07-28
查看hsqknx的主題 / 回貼

3樓發表于: 2013-12-20 16:24

只看該作者 | 小中大

你的T35定時器用得有問題

sanlihu

吉圓

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1210 個
工控威望: 1755 點
下載積分: 7590 分
在線時間: 583(小時)
注冊時間: 2012-08-31
最后登錄: 2025-07-31
查看sanlihu的主題 / 回貼

4樓發表于: 2013-12-20 17:10

只看該作者 | 小中大

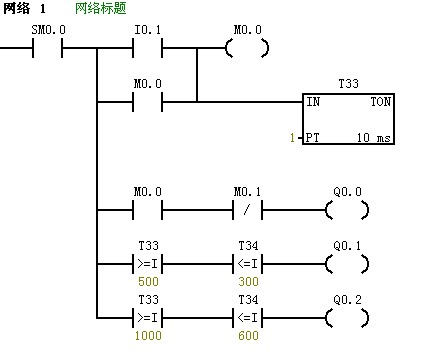

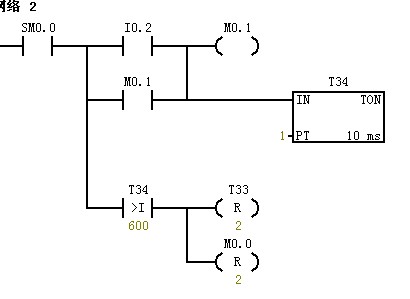

圖片：

編號改了就可得

樓主留言：

真誠感謝！可是該應該則么修改呢？我把T35 改成100ms的也不行啊。要不麻煩哥們，寫下此程序，仿真試試唄

吉圓電氣 QQ751673698

sanlihu

吉圓

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1210 個
工控威望: 1755 點
下載積分: 7590 分
在線時間: 583(小時)
注冊時間: 2012-08-31
最后登錄: 2025-07-31
查看sanlihu的主題 / 回貼

5樓發表于: 2013-12-20 20:28

只看該作者 | 小中大

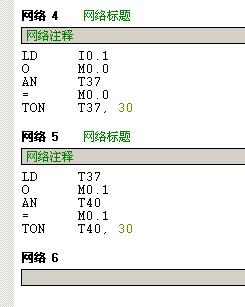

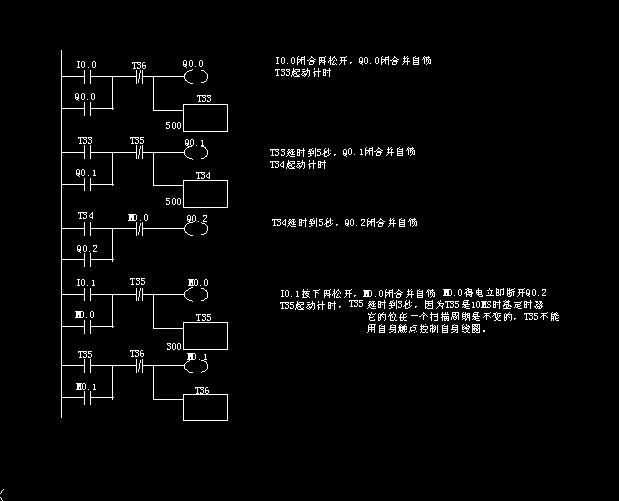

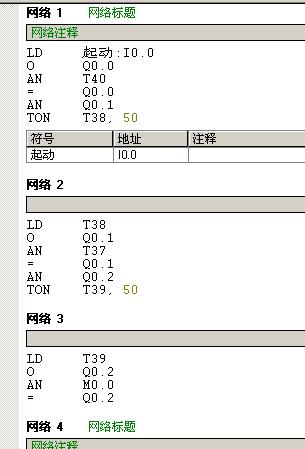

圖片：

僅供參考

本帖最近評分記錄：

下載積分:+2(何止是夏天) 感謝6樓，厲害！我試過了 ..

吉圓電氣 QQ751673698

醉湮邃虞

醉湮邃虞話老黑

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 229 個
工控威望: 409 點
下載積分: 1577 分
在線時間: 209(小時)
注冊時間: 2009-01-16
最后登錄: 2015-03-18
查看醉湮邃虞的主題 / 回貼

6樓發表于: 2013-12-20 21:05

只看該作者 | 小中大

這樣就可以啦,記得交學費哦!

本帖最近評分記錄：

下載積分:+2(何止是夏天) 果然可以了，謝啦，兄弟 ..

棋牌比賽免費得實物，閑暇好去處
http://www.jj.cn/indexTG.html?promoterid=108502812

herong0523

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 8 個
工控威望: 127 點
下載積分: 1410 分
在線時間: 63(小時)
注冊時間: 2013-11-13
最后登錄: 2025-08-01
查看herong0523的主題 / 回貼

7樓發表于: 2013-12-20 21:56

只看該作者 | 小中大

個人認為程序沒有問題，順序改下應該可以了

zhangyuet

互相交流互相學習互相幫助

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 105 個
工控威望: 222 點
下載積分: 3665 分
在線時間: 198(小時)
注冊時間: 2008-02-26
最后登錄: 2025-03-15
查看zhangyuet的主題 / 回貼

8樓發表于: 2013-12-21 23:25

只看該作者 | 小中大

可能是受到掃描周期的影響，你加一步中間轉換T35、T36觸點各驅動一個中間繼電器，再有中間繼電器切斷電機運行

gisd2012

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 57 個
工控威望: 2917 點
下載積分: 34742 分
在線時間: 899(小時)
注冊時間: 2012-04-10
最后登錄: 2025-07-02
查看gisd2012的主題 / 回貼

9樓發表于: 2013-12-22 21:13

只看該作者 | 小中大

網絡4中常閉點T35換成T36就可達到設計要求.

lysimpering

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 27 個
工控威望: 171 點
下載積分: 1252 分
在線時間: 14(小時)
注冊時間: 2013-01-16
最后登錄: 2016-03-25
查看lysimpering的主題 / 回貼

10樓發表于: 2013-12-23 14:26

只看該作者 | 小中大

T35和T36用的不對！

醉湮邃虞

醉湮邃虞話老黑

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 229 個
工控威望: 409 點
下載積分: 1577 分
在線時間: 209(小時)
注冊時間: 2009-01-16
最后登錄: 2015-03-18
查看醉湮邃虞的主題 / 回貼

11樓發表于: 2013-12-23 16:34

只看該作者 | 小中大

棋牌比賽免費得實物，閑暇好去處
http://www.jj.cn/indexTG.html?promoterid=108502812

«
