求各位老師做一個程序！比如說我有一臺設備有5個擋位從一檔到5檔（5檔最快）分別對應5個I區輸入，要求Q0。0輸出0—10V。在5檔時為0V
這個程序怎么做！
求各位前輩!!

用MOV+數據轉換

新手路過，Q0.0是開關量輸出。不可能輸出0-10V，要么加模擬量輸出模塊。

你那Q0.0是不對的，那是位輸出。應該是PQW***,***表示你組態的模擬輸出地址。為了編下面程序，我給你定義PQW272
            L 27648          //  模擬量上限
                        L 5                  // 載入五個檔
                        /I                     //  整數相除
                      T MW20         // 每個檔對應模擬值
                       A I0.0               //檢查1檔位狀態
                     JNB M001       //位為0跳轉到標簽M001
                      L0                    //如果為一載入0
                      T MW22        // 因為一檔為零沒有必要去乘了，直接傳送去
   M001： A  I0.1
                      JNB M002     //檢查2檔狀態
           L  2
                      L MW20         //乘以一個檔對應模擬值
           *I
             T MW22        //傳送到MW22
    M002：  A I0.2            //檢查3檔狀態
          JNB M003     //RLO為0跳轉
          L 3
                   L MW20
                   *I
                  T MW22
   M003    A I0.3
                JNB M004
                L 4
                L MW20
               *I
               T MW22
      M004：         A   I0.4
             JNB M005
             L 27648            //五檔對應最大值，所有直接傳送27648
             T MW22
M005：L MW22         //載入MW22
              T PQW272    //輸出
       MW20，MW22隨便寫的一個M區，根據實際情況選擇存儲區
開始沒有看清輸出。輸出寫反了的哈，五檔對應的10V,1檔對應0V.。你可以改一下。

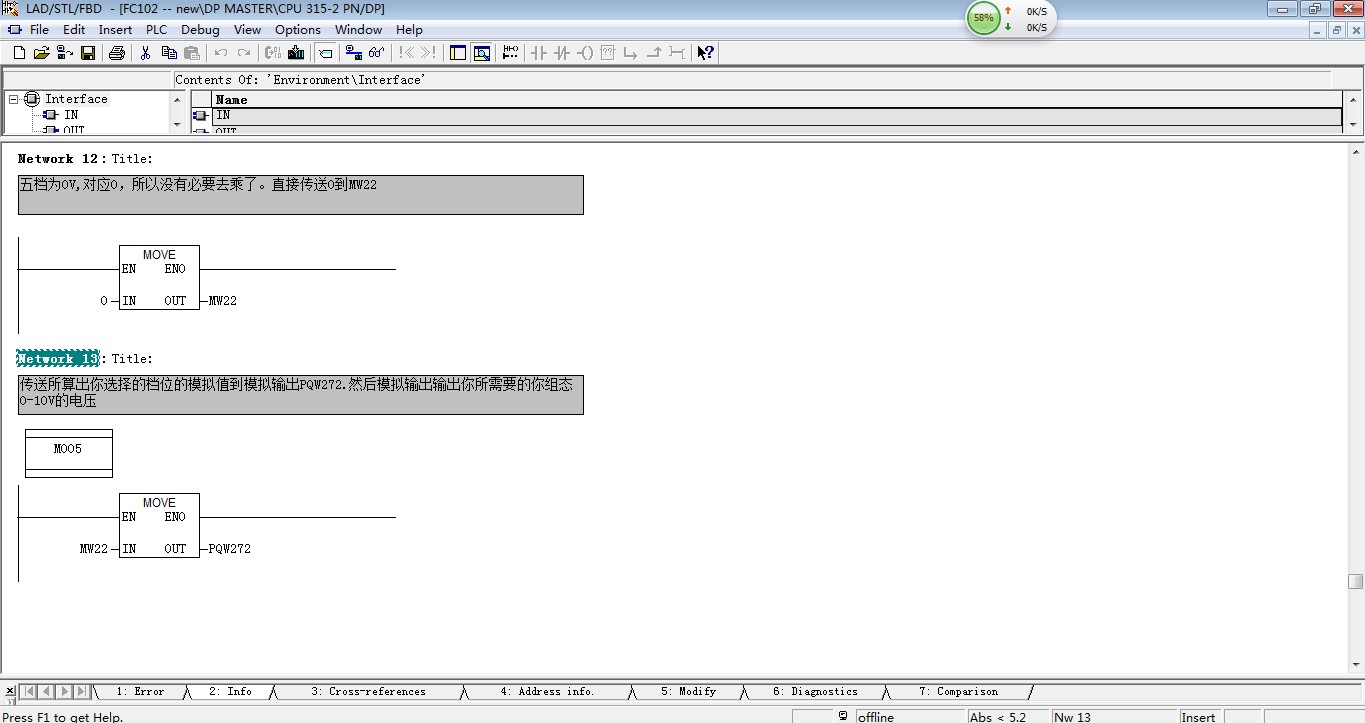

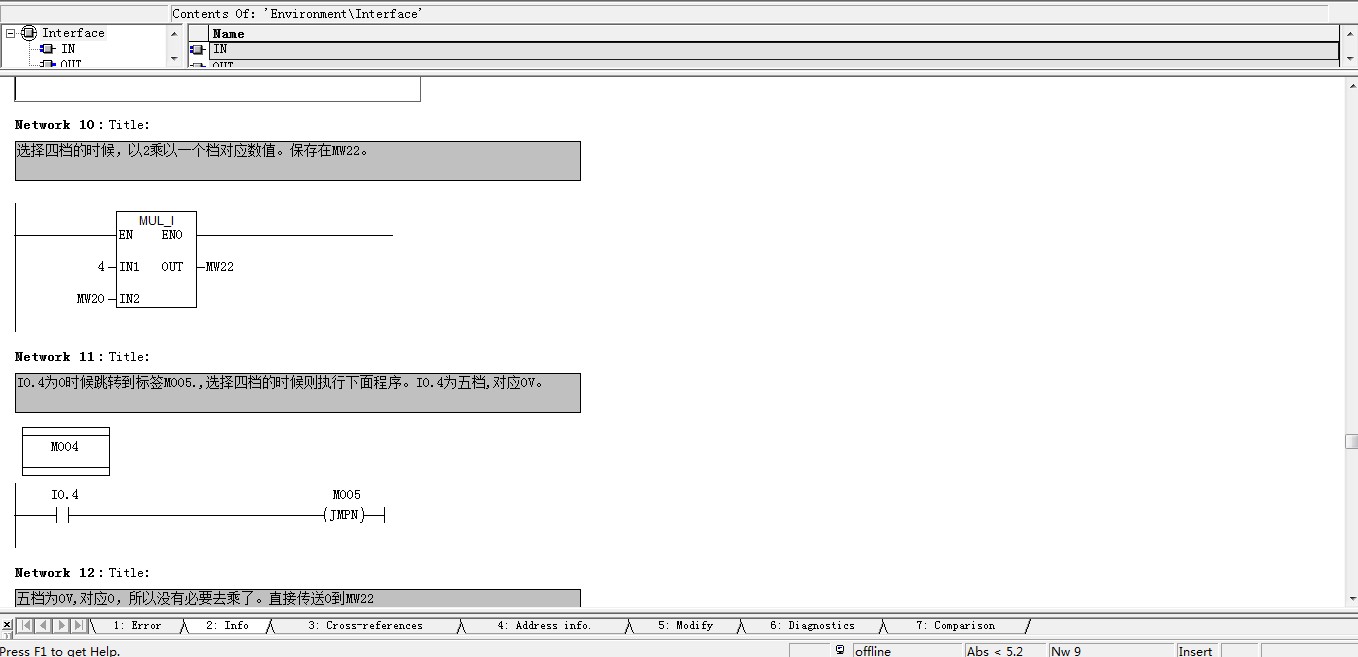

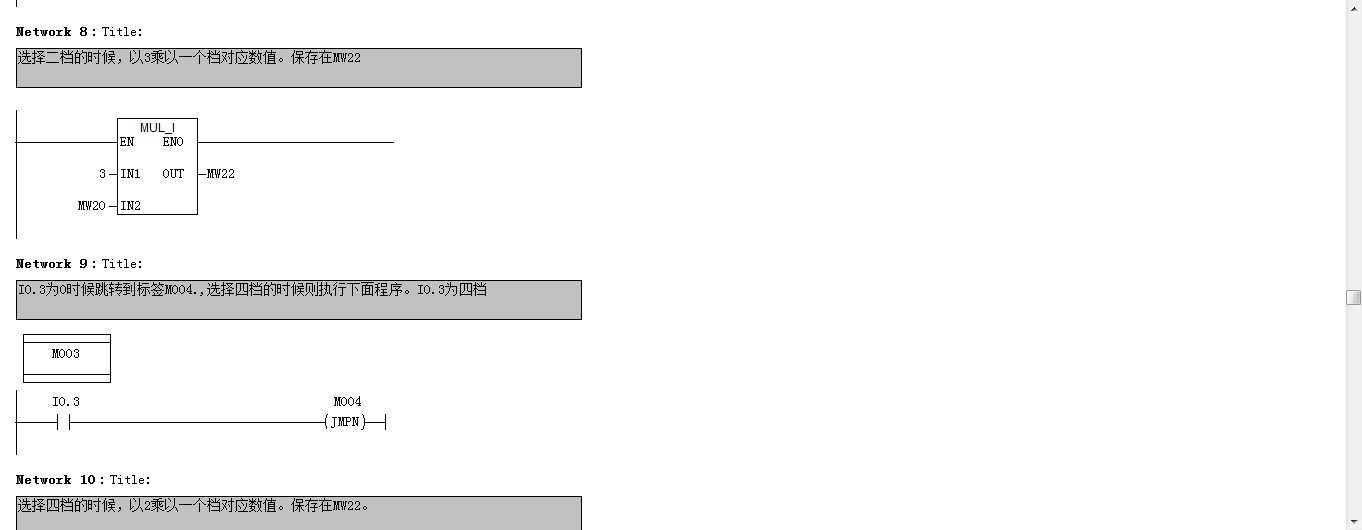

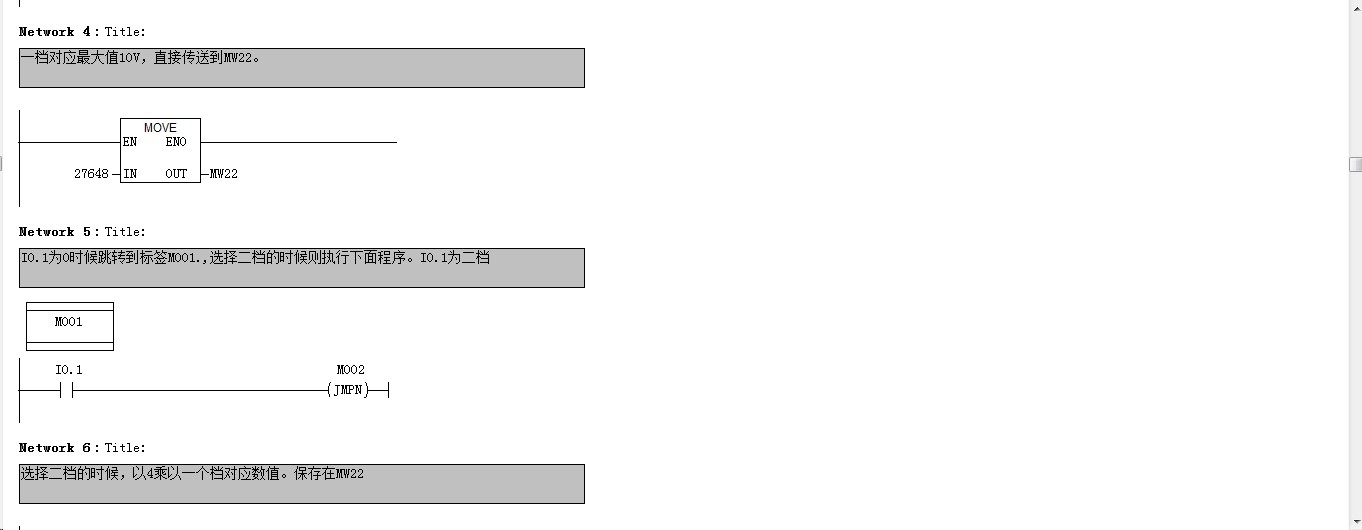

梯形圖只有截圖傳上來。

不好意思圖片傳上來順序亂了。請按照網絡順序拼湊

用模擬量模塊，輸入做檢測5個檔位，輸出只要一個作為啟動信號，5個檔位的速度用模擬量做，電壓0-10V，PLC對應的是0-32767，一般做0-32000就行了，自己去分，檢測檔位用比較指令就行了

0-10V額定對應的應該是0-27648喲，超過27649-32511就屬于過沖范圍了，電壓是10V-11.759V了，32511-32767就是上溢出了。電壓11.759-11.852V了。

謝謝各位老師我會細心研究的，再次謝謝各位

還有一種方法，如果你需要的是相對固定的電壓值，則可以通過外圍分壓電阻求得。具體就是利用輸出位做單獨的輸出然后通過二極管隔離。
如：
ld    i0.0
=      q0.0        //輸出電壓等級1

ld    i0.1
=     q0.1         //輸出電壓等級2
依次類推。

引用

引用第7樓djljcl于2013-06-15 00:47發表的  :
0-10V額定對應的應該是0-27648喲，超過27649-32511就屬于過沖范圍了，電壓是10V-11.759V了，32511-32767就是上溢出了。電壓11.759-11.852V了。

要看用的是S7-200還是S7-300了，0-27648是300的輸出，0-32000是200的輸出。
