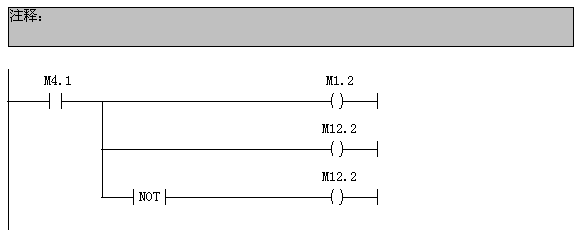

請問這個梯形圖程序是什么意思啊

為什么第二行和第三行輸出一樣呢？這是什么功能？

看完這個麻煩再看一下24樓，謝謝。

你沒看到  第三行有個取反指令么

M4.1通  第二行輸出  M12.2動作
M4.1不通  第三行輸出 M12.2動作

不管你M4.1通不通，M12.2反正都動作

至于這么做的意義要縱觀上下銜接程序區理解！




改啦 改啦  改變觀點啦�。。�

考慮到雙線圈  確實是

M4.1    OFF  輸出M12.2ON
M4.1    ON   輸出m12.2OFF

這個......我查了上下文都沒有誒，那個取反會不會有延時啊

根據PLC自上而下、自左而右的掃描原則，第二行的M12.2才是沒用的，它的狀態會被第三行的M12.2執行結果覆蓋掉。
M4.1  ON 時     M12.2 OFF

M4.1  OFF 時     M12.2 ON

咦？那照這個說法不是在M1.4 ON的時候M12.2 先ON 再OFF產生一個脈沖嗎？
我有點暈

理論上是M12.2先ON再OFF
但是因為你這兩條程序緊挨著編寫，中間未用到M12.2的觸點，所以M12.2是在第一個線圈處ON了到第二個線圈馬上OFF
這種脈沖信號無意義

哦，這樣啊，謝謝您

還有一個問題啊

這個是什么意思啊

定時器T3時間到，計數器C5加1，計數值存儲到MW70；
當不斷計數到MW70數值與MW92數據相等時，復位計數器C5以及M4.2和M4.4；
紅色問號處是沒有給定編號的計數器，M4.4不給復位也不會有問題吧，它本身就是邊沿脈沖信號（如果沒有其他地方用到）

沒有給定編號會不會運行到那就不運行了啊？

程序編譯錯誤，根本寫不進PLC中。

哦，這樣啊，謝謝
