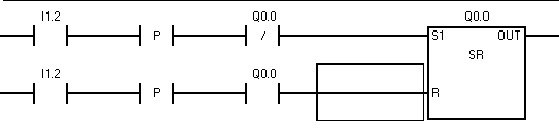

請教在這個梯形圖中如果不用上升沿 實際應用中有什么區別嗎？新手真心求教

想知啊上升沿指令在這里起到的作用是什么 謝謝 各位前輩指點。

上升沿保證I1.2按住后這個RS指令只有效一次。
若無上升沿，那么置位和復位的條件在每次掃描時都會切換，最后也不知道到底是SET了還是RESET了。

根據輸入點I0.1，I0.2的作用而定

這個程序本來就是錯的。上升沿什么的沒意義

程序沒錯，這是單按鈕啟停的程序，上升沿可保證每次按下I1.2，SR指令只執行一次。

上升沿不能不要，實際試一下就知道了，這個是實現按一下i1.2  q0.0啟動，再按一下11.2  q0.0斷開。
程序沒有錯的，我們實際用過，就是一種一鍵啟動

2樓說的很有道理！

我認為你只要以另一種思路來想可能就會明白的。
就是這個按鈕，當你按下時，這個按鈕的觸點實際上已經被PLC接受到多次通斷的這個概率了。
如果不加這個沿，你怎么確保PLC接受到一次有效值呢。

其實就是一個一鍵啟停

這個程序的作用是按一次，Q0.0導通；再按一次，Q0.0斷開；以此循環下去。如果如樓主所說不用上升沿"P"時，Q0.0的導通與斷開就會混亂，也就QO.O的輸出工作不正常、、、、、、
樓主如果想要搞清它的運行原理，建議多看幾次CPU的掃描順序與周期。如果能把這個程序的動作順序說出來就表明懂了。
提醒一下，CPU的掃描順序是從上往下，從左至右的原則。

如果不用上升沿，Q0.0會一直輸出
