工控人家園 西門子工控論壇 s7-200 plc 一機兩屏的問題

uknow

one for all ，all for one

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 99 個
工控威望: 236 點
下載積分: 920 分
在線時間: 48(小時)
注冊時間: 2011-04-22
最后登錄: 2022-11-28
查看uknow的主題 / 回貼

樓主發表于: 2012-05-03 21:59

只看樓主 | 小中大

現客戶要求控制室監控室各有一個觸摸屏

plc是200系列的   s7-224cn    觸摸屏是西門子最新smart系列的700 1000各一個

怎么實現   用MPI通訊可以嗎     是不是一定要用profibus-dp呀

wjz7211

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 118 個
工控威望: 207 點
下載積分: 4443 分
在線時間: 173(小時)
注冊時間: 2008-01-05
最后登錄: 2025-05-16
查看wjz7211的主題 / 回貼

1樓發表于: 2012-05-04 12:20

只看該作者 | 小中大

smart系列的好象只支持PPI，你把CPU224換成兩個口的CPU224XP，各接一個屏。

樓主留言：

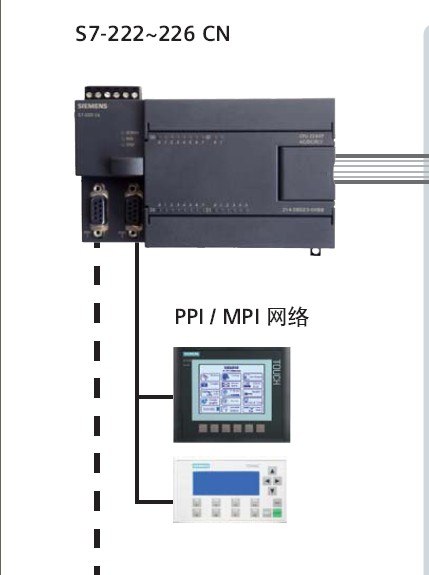

看下面的圖在西門子200的說明書里面的

uknow

one for all ，all for one

級別: 略有小成

發送短信
加為好友

2樓發表于: 2012-05-05 11:58

只看該作者 | 小中大

wjz7211

級別: 略有小成

發送短信
加為好友

3樓發表于: 2012-05-06 13:51

只看該作者 | 小中大

噢，翻了下資料，是我記錯了，smart系列的屏支持PPI/MPI/DP，你只要在WinCCflexible里重新配置下‘通訊連接’，選用MPI/兩個屏用不同的地址就好了。

樓主留言：

我用的是s7-224cn 上面只有一個rs232/485接口的可以用mpi總線連接器分出來兩個 然后一個接一個觸摸屏地址設置不一樣就行了么

[ 此帖被wjz7211在2012-05-06 15:35重新編輯 ]

uknow

one for all ，all for one

級別: 略有小成

發送短信
加為好友

4樓發表于: 2012-05-07 13:42

只看該作者 | 小中大

wjz7211

級別: 略有小成

發送短信
加為好友

5樓發表于: 2012-05-08 13:33

只看該作者 | 小中大

對，不過別忘了把兩頭的總線連接器偏置開關打到ON，中間的打到OFF。

樓主留言：

謝謝
你的意思是用三個總線連接器么？

我用一個總線連接器，兩邊用DB9針的接到觸摸屏行不

uknow

one for all ，all for one

級別: 略有小成

發送短信
加為好友

6樓發表于: 2012-05-09 13:03

只看該作者 | 小中大

兩邊的換成db9針的插頭行不？

wjz7211

級別: 略有小成

發送短信
加為好友

7樓發表于: 2012-05-09 14:05

只看該作者 | 小中大

距離不遠的話應該可以用，你試一下，如果你的焊功好的話，把終端偏置電阻焊在db9針插頭里就OK了。

樓主留言：

那我還是用三個吧我的一個屏在控制箱上面的一個屏在50米外的監控室里面的
