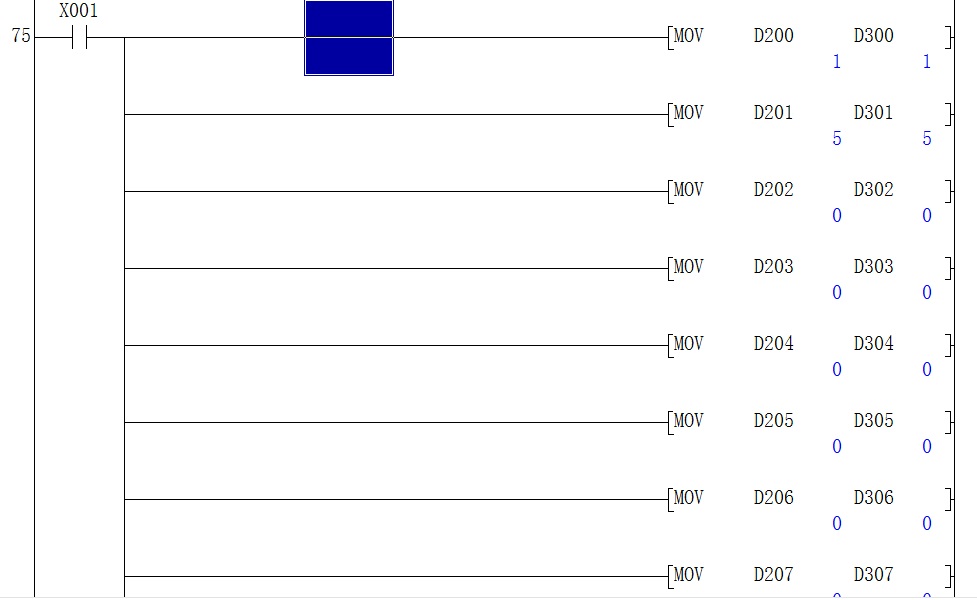

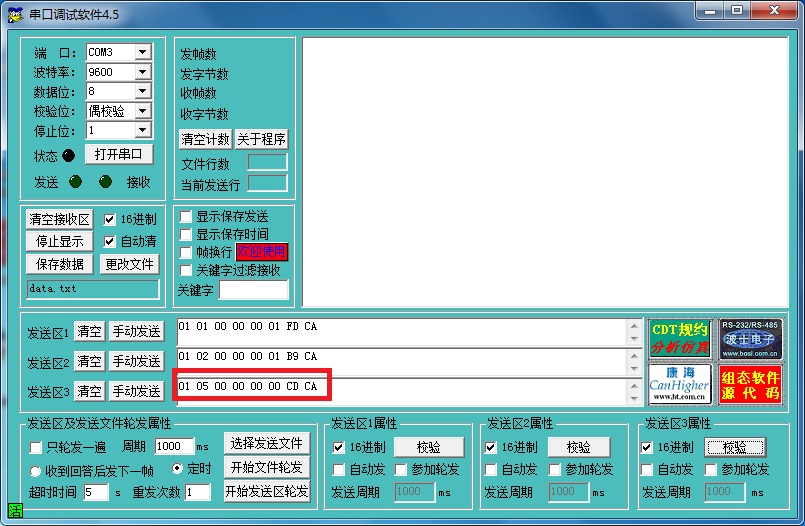

小白學習MODBUS RTU通信，正品FX2N-48MR，山寨485BD模塊，帶485接口的智能串口開關模塊。用電腦串口調試軟件試過串口開關模塊是正常的，自己照著教程寫了PLC程序，想讀或?qū)懘�口開關模塊的線圈，結果是通訊時能看到485BD的兩個燈閃爍，但返回的數據就是發出的數據，串口開關模塊沒有任何反應。
哪位大神方便請指點一下，我折騰2周了都沒招。

換個RTU調試軟件試一下

引用

引用第1樓夢雨天涯于2020-11-02 14:53發表的  :
換個RTU調試軟件試一下

用RTU調試軟件是正常動作的，換成用PLC與串口開關模塊通信后，PLC程序收到從串口開關模塊回來的數據就是PLC發出的數據，不知道是PLC程序出錯了還是485BD有問題？

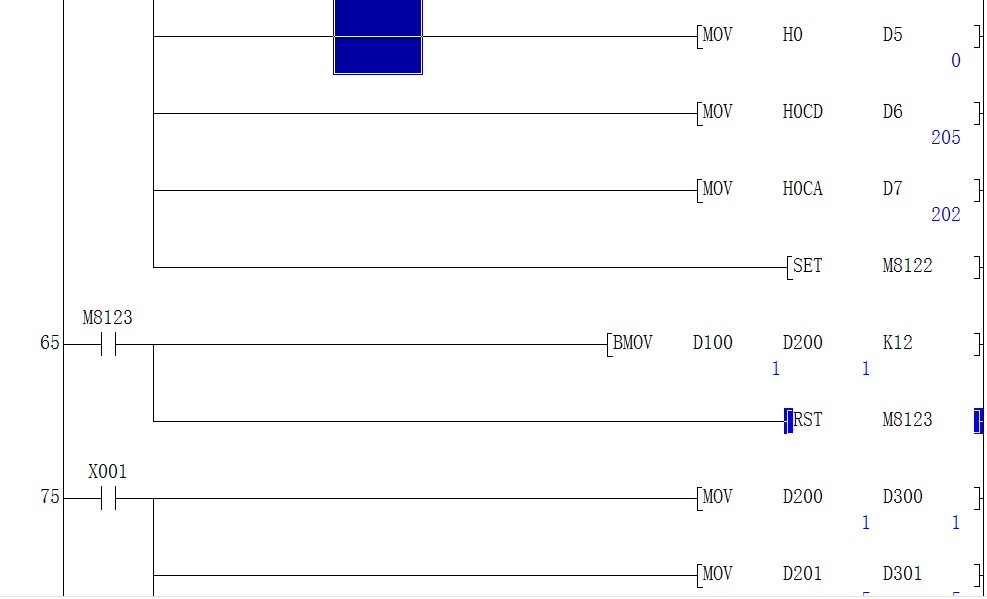

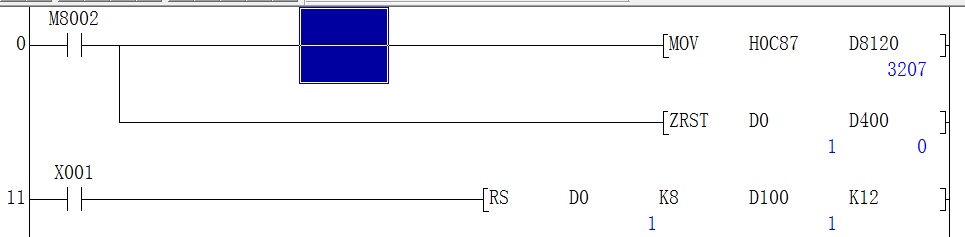

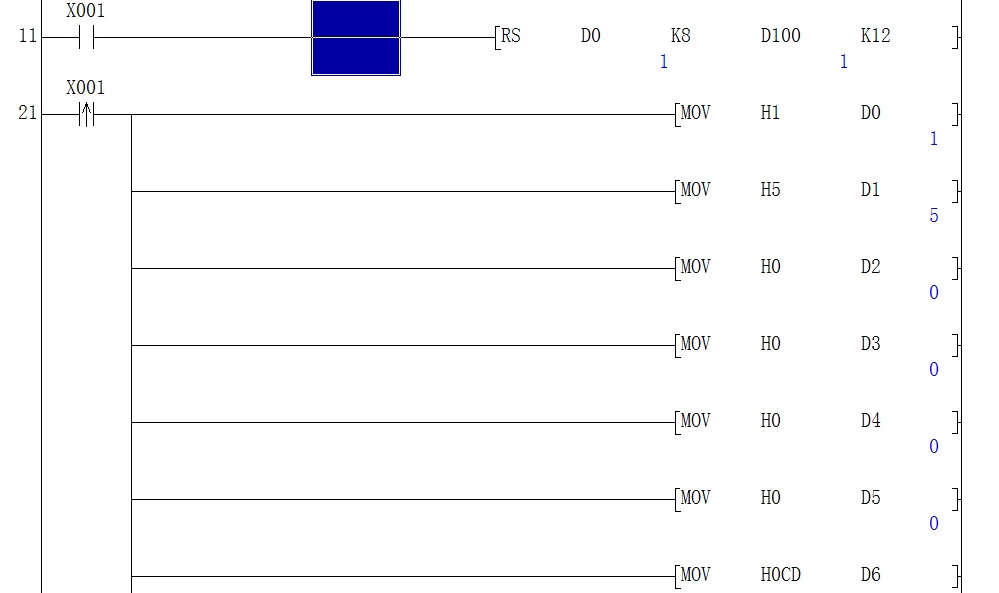

FX2N 485-BD有返回碼，讀出數要加倍，可參考我發的例程。RS指令后面的K12改為K24

在程序的開頭，同時用M8002置位M8161，只處理存儲器的低8位即可。

根據你的帖子學會一直沒搞懂的地方，對我?guī)椭�很大。謝謝。

樓主問題解決了嗎？我也遇到同樣問題。

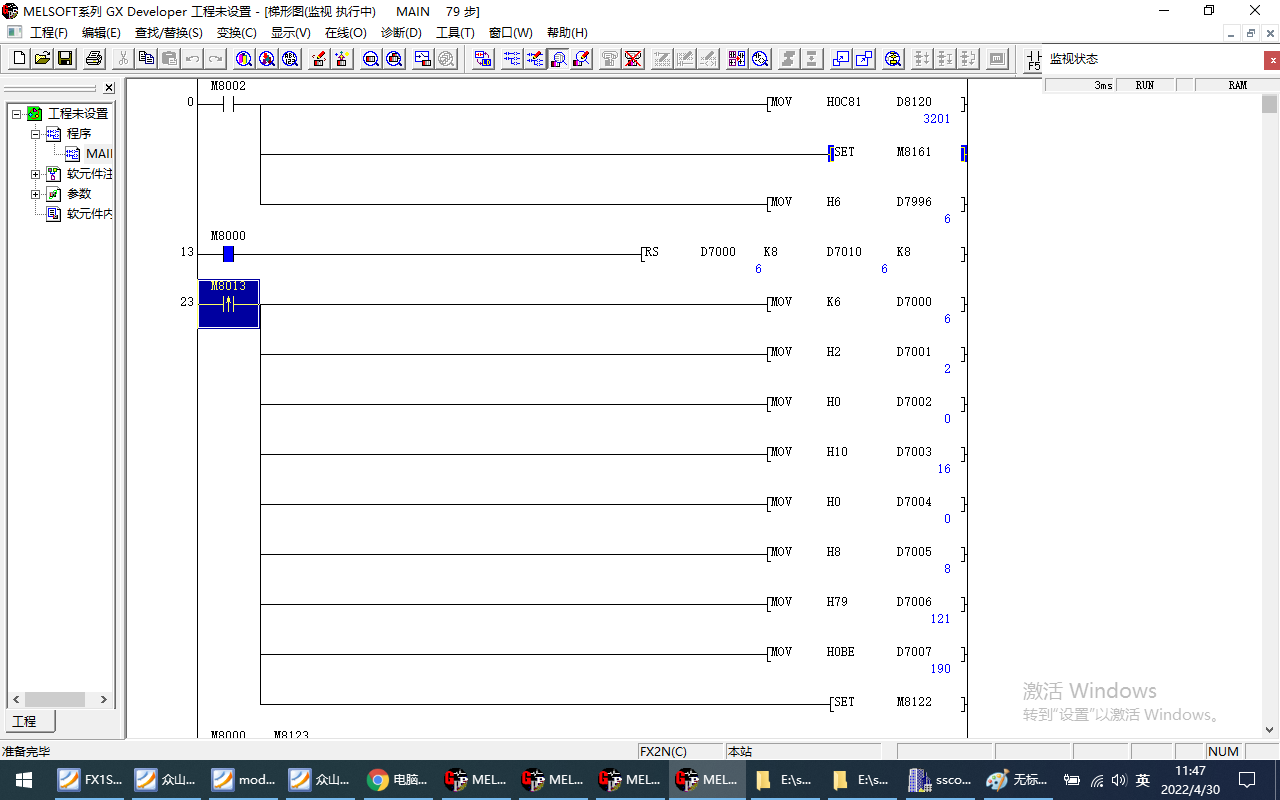

發送06 02 00 10 00 08 79 BE(79 BE為校驗碼)，根據485模塊的說明，正常返回6各字節：06 02 01 XX(XX代表輸入點狀態)及兩個校驗碼。串口助手監控正常。
現在的問題是：
串口監控正常，PLC監控異常。若RS指令的接受字節 為H6,即6個字節，PLC監控接受數據亂得一筆；若接受字節為8個字節，則接收數據在正常接收數據和發送數據之間變動。
心力交瘁，請各位指點一二。

試過，不行。為什么加倍？

引用

引用第3樓anlyl2014于2020-11-16 22:29發表的  :
FX2N 485-BD有返回碼，讀出數要加倍，可參考我發的例程。RS指令后面的K12改為K24
