工控人家園 資料互助 防止直流正負極掉反，保護電路

«
1
2
»
Pages: 1/2 Go

smale

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 91 個
工控威望: 246 點
下載積分: 731 分
在線時間: 57(小時)
注冊時間: 2008-03-19
最后登錄: 2017-12-19
查看smale的主題 / 回貼

樓主發表于: 2009-05-20 13:25

只看樓主 | 小中大

請教有哪位大蝦知道，在電路中怎樣設計防止直流輸入因正負極掉反，而燒元器件的保護電路？意思是說我有一個工作在DC12V 的電路，為了防止“+”“-” 極接錯，在前面做一個保護電路，但是不知道該怎樣設計好，看看有哪位大蝦懂得的回復一下。。

smale

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 91 個
工控威望: 246 點
下載積分: 731 分
在線時間: 57(小時)
注冊時間: 2008-03-19
最后登錄: 2017-12-19
查看smale的主題 / 回貼

1樓發表于: 2009-05-20 13:28

只看該作者 | 小中大

幫幫忙，把圖回復在帖上。。感謝先！！

心情不錯

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 821 個
工控威望: 908 點
下載積分: 7032 分
在線時間: 1628(小時)
注冊時間: 2007-07-13
最后登錄: 2025-08-02
查看心情不錯的主題 / 回貼

2樓發表于: 2009-05-20 13:45

只看該作者 | 小中大

圖片：

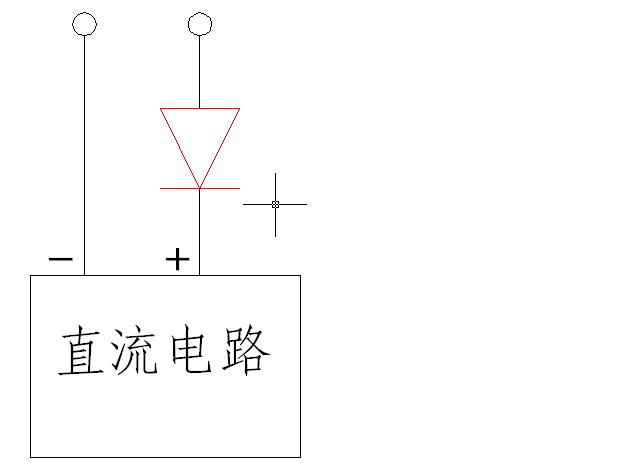

如圖在電路的輸入端串入1只電流足夠大的二極管，應該可以解決樓主的問題

gang.liu9

禪城-及時雨

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 461 個
工控威望: 1578 點
下載積分: 11 分
在線時間: 215(小時)
注冊時間: 2006-09-02
最后登錄: 2025-07-09
查看gang.liu9的主題 / 回貼

3樓發表于: 2009-05-21 08:31

只看該作者 | 小中大

一般用二樓的方法即可.

子丑寅卯9

好鋼是煉出來的; 好妞是泡出來的!

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1223 個
工控威望: 6798 點
下載積分: 9012 分
在線時間: 335(小時)
注冊時間: 2008-05-17
最后登錄: 2024-07-10
查看子丑寅卯9的主題 / 回貼

4樓發表于: 2009-05-21 23:30

只看該作者 | 小中大

不可靠，只能說接錯不工作

（沈陽）承接非標自動化設計,調試及改造；各種通信控制；伺服調試,定位同步控制及專機制造。手機&微信同步（來訪注明家園）：18680531562 。

子丑寅卯9

好鋼是煉出來的; 好妞是泡出來的!

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1223 個
工控威望: 6798 點
下載積分: 9012 分
在線時間: 335(小時)
注冊時間: 2008-05-17
最后登錄: 2024-07-10
查看子丑寅卯9的主題 / 回貼

5樓發表于: 2009-05-21 23:32

只看該作者 | 小中大

最可靠的就是加個整流橋進去，直流輸出接負載，交流輸入接直流輸入

（沈陽）承接非標自動化設計,調試及改造；各種通信控制；伺服調試,定位同步控制及專機制造。手機&微信同步（來訪注明家園）：18680531562 。

ljb381029476

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看ljb381029476的主題 / 回貼

6樓發表于: 2009-05-22 06:53

只看該作者 | 小中大

請問你們是在哪個專業軟件中畫的圖紙呢

ljb6688

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1880 個
工控威望: 2030 點
下載積分: 116775 分
在線時間: 2013(小時)
注冊時間: 2009-12-08
最后登錄: 2025-08-05
查看ljb6688的主題 / 回貼

7樓發表于: 2010-11-20 10:37

只看該作者 | 小中大

加一個二極管

電氣自動化，智能化控制，數據遠傳采集。工控元件代理，機器人附件

廈門工控plc

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看廈門工控plc的主題 / 回貼

8樓發表于: 2010-11-20 19:53

只看該作者 | 小中大

正負極都加一個二極管，注意下方向就可以了

yerong

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1959 個
工控威望: 2112 點
下載積分: 11185 分
在線時間: 862(小時)
注冊時間: 2007-08-28
最后登錄: 2025-08-04
查看yerong的主題 / 回貼

9樓發表于: 2010-11-22 16:35

只看該作者 | 小中大

加整流橋啊最省事了

qq593276766

專業制造銅、鋁箔焊機，歐式、美式箱變，高低壓電柜，自動化設備

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 515 個
工控威望: 754 點
下載積分: 1653 分
在線時間: 724(小時)
注冊時間: 2010-07-23
最后登錄: 2024-09-22
查看qq593276766的主題 / 回貼

10樓發表于: 2010-12-01 20:17

只看該作者 | 小中大

加整流橋沒錯的，相信我吧，我是電子專業的

ivan-chen

知之為知之，不知百度知。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 65 個
工控威望: 206 點
下載積分: 755 分
在線時間: 24(小時)
注冊時間: 2011-01-13
最后登錄: 2014-11-28
查看ivan-chen的主題 / 回貼

11樓發表于: 2011-01-14 12:46

只看該作者 | 小中大

學習了，謝謝

日后各自牛逼的歲月，不如當年傻逼的時光。

«
