工控人家園 資料互助 9線RS232轉USB線

«
1
2
3
4
»
Pages: 1/4 Go

阿土伯

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 26 個
工控威望: 145 點
下載積分: 2632 分
在線時間: 35(小時)
注冊時間: 2014-03-13
最后登錄: 2019-09-16
查看阿土伯的主題 / 回貼

樓主發表于: 2014-03-14 21:50

只看樓主 | 小中大

搞工控經常要用到RS232 轉USB 線。買了很多根，可都不好用，只好自己做了。經在多種觸摸屏上
連接電腦傳輸程序，非常穩定。現發上來給朋友們分享

附件：

9線RS232轉USB.pdf (96 K) 下載次數:1718
網站提示: 請不要用迅雷下載附件，容易出錯

本帖最近評分記錄：

下載積分:+1(zwk34) 熱心助人！

下載積分:+5(jxh668) 感謝分享！

下載積分:+1(達達)

renlei0806

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 303 個
工控威望: 469 點
下載積分: 14829 分
在線時間: 178(小時)
注冊時間: 2013-03-25
最后登錄: 2024-03-04
查看renlei0806的主題 / 回貼

1樓發表于: 2014-03-15 23:41

只看該作者 | 小中大

謝謝分享！

烏龜船長

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1285 個
工控威望: 7635 點
下載積分: 1280 分
在線時間: 2672(小時)
注冊時間: 2007-03-21
最后登錄: 2025-07-25
查看烏龜船長的主題 / 回貼

2樓發表于: 2014-03-16 09:45

只看該作者 | 小中大

買了很多根，可都不好用-----------------------不會挑吧，我買的幾根用了好幾年了，FT232芯片的

阿土伯

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 26 個
工控威望: 145 點
下載積分: 2632 分
在線時間: 35(小時)
注冊時間: 2014-03-13
最后登錄: 2019-09-16
查看阿土伯的主題 / 回貼

3樓發表于: 2014-03-16 20:20

只看該作者 | 小中大

也許是吧。反正自己做一個也很簡單的，就自己做了。

阿土伯

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 26 個
工控威望: 145 點
下載積分: 2632 分
在線時間: 35(小時)
注冊時間: 2014-03-13
最后登錄: 2019-09-16
查看阿土伯的主題 / 回貼

4樓發表于: 2014-03-29 23:02

只看該作者 | 小中大

圖片：

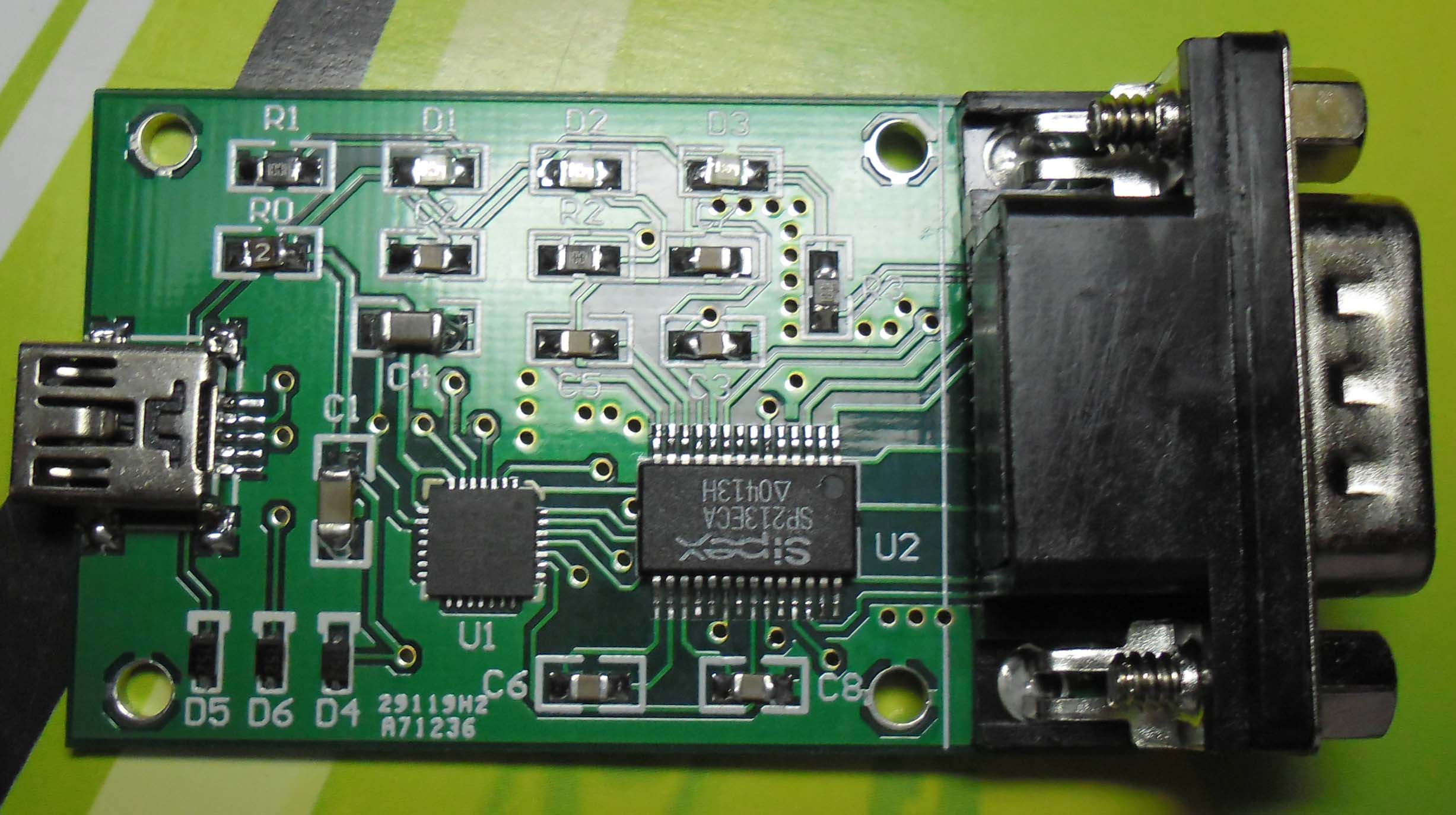

發一個全部完工的照片。去年就做好，這幾天才找到D4、D5、D6焊上，用的是壞三菱PLC上拆的，上面的型號是：752。實測穩壓值為7.4V。第一次焊無引腳的CP2102，感覺沒想象的那么難。如果有人要PCB文件我可以發上來。

daocaoren

天津深聯科技有限公司：www.eacc.icoc.vc

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 474 個
工控威望: 12013 點
下載積分: 27656 分
在線時間: 2685(小時)
注冊時間: 2013-08-23
最后登錄: 2025-08-04
查看daocaoren的主題 / 回貼

5樓發表于: 2014-03-30 11:15

只看該作者 | 小中大

不錯，謝謝分享

天津深聯科技有限公司
www.eacc.icoc.vc
聯系人：鄧經理
聯系電話：13802179005
QQ/微信：524987886

iteerh

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 623 個
工控威望: 803 點
下載積分: 17146 分
在線時間: 2374(小時)
注冊時間: 2006-10-25
最后登錄: 2025-08-04
查看iteerh的主題 / 回貼

6樓發表于: 2014-03-30 21:48

只看該作者 | 小中大

我要我要，全部的資料
可以分享嗎??

還有如果原件不足，是否能用別的代替??

renlei0806

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 303 個
工控威望: 469 點
下載積分: 14829 分
在線時間: 178(小時)
注冊時間: 2013-03-25
最后登錄: 2024-03-04
查看renlei0806的主題 / 回貼

7樓發表于: 2014-03-30 23:51

只看該作者 | 小中大

向樓主學習，謝謝！

tman2006

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 12 個
工控威望: 141 點
下載積分: 642 分
在線時間: 1(小時)
注冊時間: 2013-04-28
最后登錄: 2014-04-01
查看tman2006的主題 / 回貼

8樓發表于: 2014-04-01 07:44

只看該作者 | 小中大

謝謝分享

zq11111

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 458 個
工控威望: 512 點
下載積分: 4352 分
在線時間: 206(小時)
注冊時間: 2010-03-08
最后登錄: 2025-06-10
查看zq11111的主題 / 回貼

9樓發表于: 2014-04-02 13:08

只看該作者 | 小中大

做個幾塊線路板是麻煩事。

阿土伯

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 26 個
工控威望: 145 點
下載積分: 2632 分
在線時間: 35(小時)
注冊時間: 2014-03-13
最后登錄: 2019-09-16
查看阿土伯的主題 / 回貼

10樓發表于: 2014-04-08 21:08

只看該作者 | 小中大

引用
引用第6樓iteerh于2014-03-30 21:48發表的 :
我要我要，全部的資料
可以分享嗎??

還有如果原件不足，是否能用別的代替??

電路圖已經發了，就兩個芯片，很好買，也很便宜，其他就是阻容元件了，電路也很簡單，連晶振都不用。這兩個芯片的資料網上搜一下很多的。我將PCB文件發上來給你。用Protel99se打開就行了。

附件：

9線RS232轉USB.rar (54 K) 下載次數:174
網站提示: 請不要用迅雷下載附件，容易出錯

阿土伯

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 26 個
工控威望: 145 點
下載積分: 2632 分
在線時間: 35(小時)
注冊時間: 2014-03-13
最后登錄: 2019-09-16
查看阿土伯的主題 / 回貼

11樓發表于: 2014-04-08 21:14

只看該作者 | 小中大

引用
引用第9樓zq11111于2014-04-02 13:08發表的 :
做個幾塊線路板是麻煩事。

是的，主要是學習，順帶收獲了一個小工具

«
