工控人家園 綜合討論 菜鳥問題：我的接線方法對嗎？

«
1
2
»
Pages: 1/2 Go

wesw

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 24 個
工控威望: 127 點
下載積分: 673 分
在線時間: 12(小時)
注冊時間: 2010-11-30
最后登錄: 2015-12-29
查看wesw的主題 / 回貼

樓主發表于: 2011-03-18 10:41

只看樓主 | 小中大

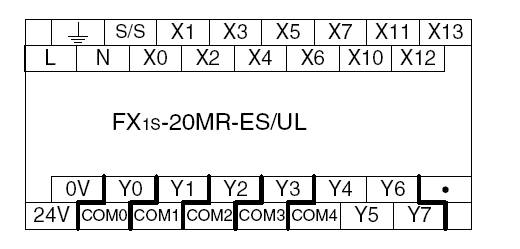

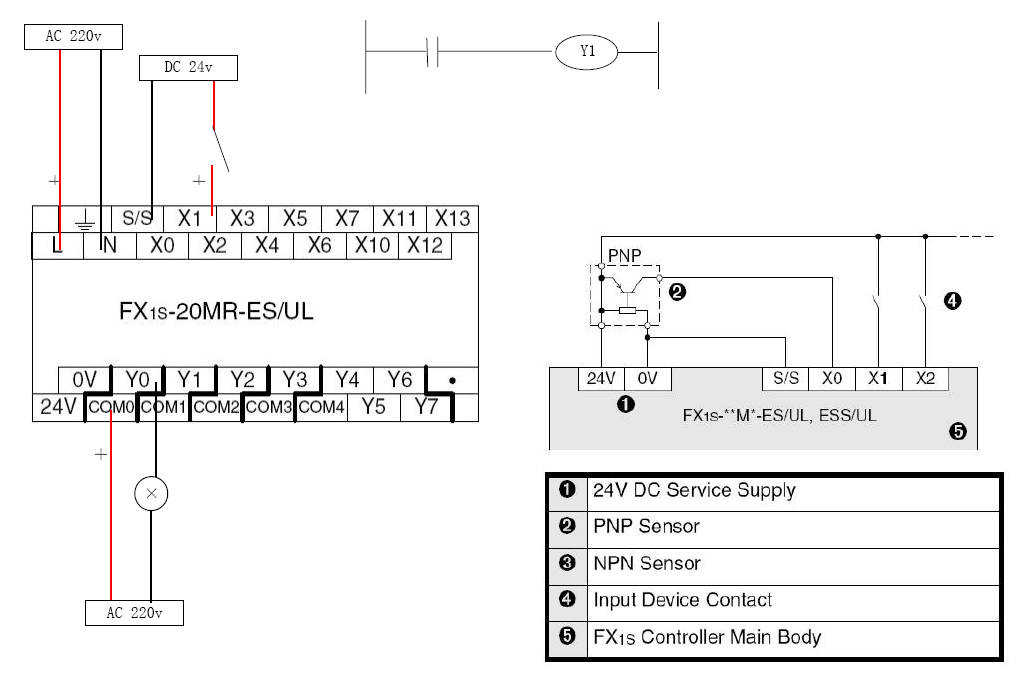

本人剛入門，搞了個古董的二手貨玩，問一下，我這樣的接線方法對嗎？

wesw

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 24 個
工控威望: 127 點
下載積分: 673 分
在線時間: 12(小時)
注冊時間: 2010-11-30
最后登錄: 2015-12-29
查看wesw的主題 / 回貼

1樓發表于: 2011-03-18 10:58

只看該作者 | 小中大

卓發智能

相互學習，共同進步。

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2511 個
工控威望: 3131 點
下載積分: 12770 分
在線時間: 676(小時)
注冊時間: 2008-08-03
最后登錄: 2025-08-06
查看卓發智能的主題 / 回貼

2樓發表于: 2011-03-18 11:12

只看該作者 | 小中大

你的輸入是對的的，但是輸出得看PLC型號了，如果是繼電器輸出型的輸出負載220V是可以的，但如果是晶體管輸出型的就不行，輸出負載只能是直流才可以。

相信自我！

yangjiejie

朝花夕拾

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 307 個
工控威望: 5906 點
下載積分: 13712 分
在線時間: 725(小時)
注冊時間: 2010-02-26
最后登錄: 2025-07-23
查看yangjiejie的主題 / 回貼

3樓發表于: 2011-03-18 11:15

只看該作者 | 小中大

對的

朝花夕拾

hxl202319

工資就像大姨媽，一月一次，一周就沒了

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1753 個
工控威望: 10138 點
下載積分: 62653 分
在線時間: 2696(小時)
注冊時間: 2007-03-26
最后登錄: 2025-08-03
查看hxl202319的主題 / 回貼

4樓發表于: 2011-03-18 11:16

只看該作者 | 小中大

三菱輸入你如果接的是無源開關好像不需要外加24V電源的。

簽名無效了，麻雀不見了！

月澤

時間嘛！就象乳溝，擠一擠總歸還是有的！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的主題 / 回貼

5樓發表于: 2011-03-18 11:18

只看該作者 | 小中大

這種PLC接線拉電流漏電流是可以切換的你的接法適合歐版PNP接線…

揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com

wesw

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 24 個
工控威望: 127 點
下載積分: 673 分
在線時間: 12(小時)
注冊時間: 2010-11-30
最后登錄: 2015-12-29
查看wesw的主題 / 回貼

6樓發表于: 2011-03-18 13:01

只看該作者 | 小中大

那我再弱弱的問一下，輸出端的 24V 我可以來代替 DC 嗎？

suiyuan666

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 735 個
工控威望: 1390 點
下載積分: 4944 分
在線時間: 746(小時)
注冊時間: 2008-06-15
最后登錄: 2025-07-17
查看suiyuan666的主題 / 回貼

7樓發表于: 2011-03-18 13:10

只看該作者 | 小中大

這是士林PLC吧？把S/S接到PLC的十24，兩線感應器接0V和輸入端，三線感應器接十24 ，0V，輸入端。用PLC本身的電源帶動繼電器是可以的。

llllll

學無止境

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 240 個
工控威望: 2318 點
下載積分: 1274 分
在線時間: 133(小時)
注冊時間: 2009-06-11
最后登錄: 2025-06-14
查看llllll的主題 / 回貼

8樓發表于: 2011-03-18 15:19

只看該作者 | 小中大

完全可以用外加電源，如果同時需要用PLC本身24v和外加24V電源，要注意隔離，不要混用

xubaolin

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 287 個
工控威望: 417 點
下載積分: 1358 分
在線時間: 111(小時)
注冊時間: 2010-06-28
最后登錄: 2022-11-15
查看xubaolin的主題 / 回貼

9樓發表于: 2011-03-18 15:30

只看該作者 | 小中大

接線是對的

804759109

無獨有偶啊

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 248 個
工控威望: 362 點
下載積分: 1142 分
在線時間: 732(小時)
注冊時間: 2010-12-21
最后登錄: 2025-05-27
查看804759109的主題 / 回貼

10樓發表于: 2011-03-18 15:51

只看該作者 | 小中大

國標的接線都是用有源開關而且PLC不用220V 都是用24V中間繼電器進行控制的也是為了維護和維修的安全和方便

chnian

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 135 個
工控威望: 241 點
下載積分: 12514 分
在線時間: 75(小時)
注冊時間: 2011-03-08
最后登錄: 2016-06-13
查看chnian的主題 / 回貼

11樓發表于: 2011-03-18 18:00

只看該作者 | 小中大

完全可以用外加電源，如果同時需要用PLC本身24v和外加24V電源，要注意隔離，不要混用

«
