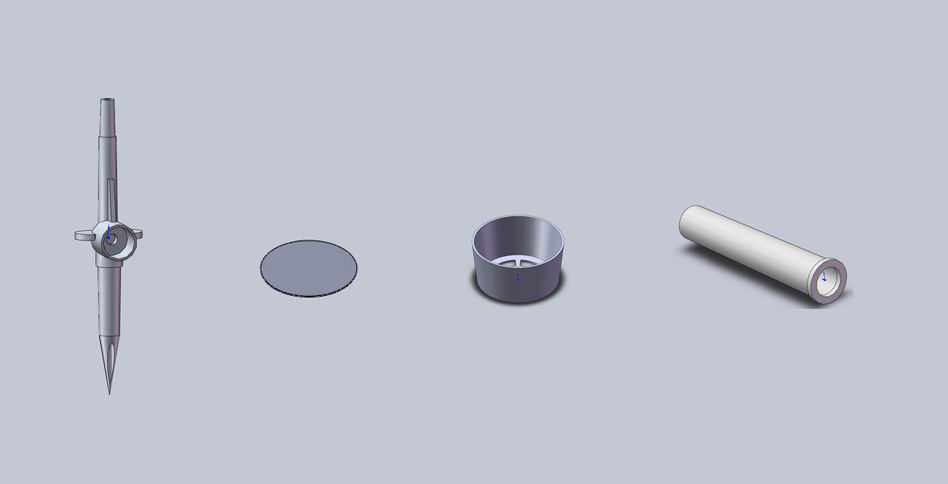

各位搞設計的朋友不知接觸分度機構多不多？一般做自動組裝機時都會用到分度機構，比如將多個零件組裝在一起，如下圖：

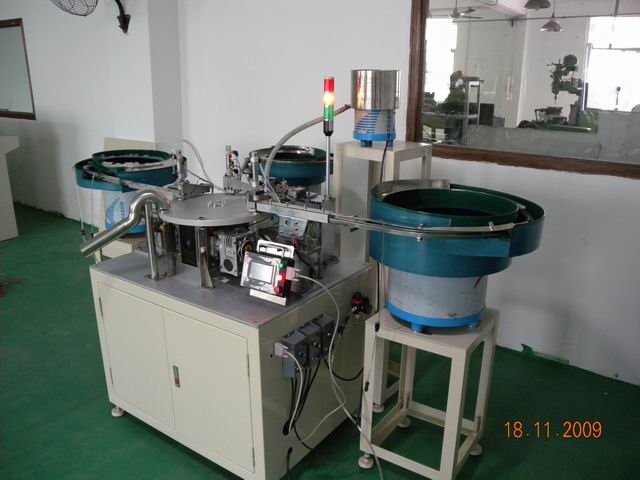

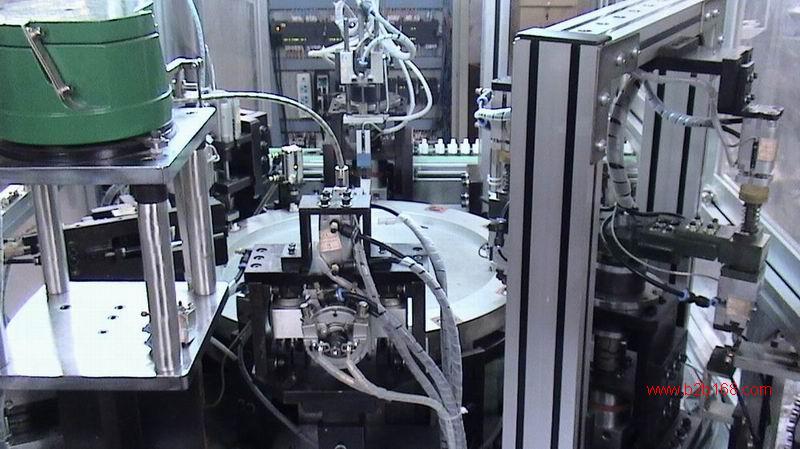

比如將一個圓分成六等分，每一等分處放置一加工工位，分度一次轉60度角，對應加工工位動作，像下列機器：

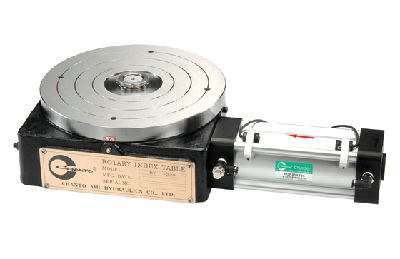

我之前用過一種氣缸驅動的分度盤，HITOP的，有4，6，8等分的選擇，但是有時會出現分度不準的情況，比如氣速，緩沖一出現一點變動，就會分過頭，或者分不到位

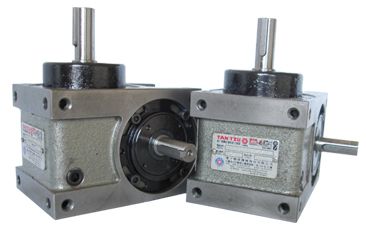

不知各位朋友有沒有更好的方法來做到準確的分度？最好市場上有現成的出售， 我知道還有一種分割器，需用交流異步電動機帶動，這樣停止時由于慣性會不會偏移一定度數？不知有沒有朋友用過？需用到變頻器，還需要?jiǎng)x車嗎？

分割器最好！定位準確！不用變頻器和剎車，因?yàn)槟闫渌�的�?dòng)作應該是與它聯動的，轉動的時侯你其它的工作肯定要退出轉盤，轉盤停下來時工作位才開始進轉盤工作。

分割器最好！因?yàn)榉指钇饔型Ｖ刮弧��?/div>

呵呵……老兄，我們公司的大轉盤都是四個工位或者8個工位的，一個變頻器加一個減速箱就搞定了，不要?jiǎng)x車，而且定位超準，我們十幾年前的設備都是這樣做的了，從來都不覺得會有什么技術方面的失誤，此問題已經有點過失，不必再討論，如果你不信的話可以來找我，我?guī)�你去看一下我們的設備。你所說的氣缸分割從來沒見過，用氣源來控制估計負載大點的話還真有點不穩定。

分割器+減速機 是一個好的選擇。也比較穩定
如果MONEY夠多。可以選擇用  DD  馬達。直接完成高速超精確定位。我公司一直在用DD馬達。省空間。優點非常多。

這個很簡單
1.最便宜就是自己加工分割器.
2.購買分割器.（比如德士）
3.最好的就是DD馬達（NSK、CKD），不過很貴，一般的就得3、4萬元。
4.我現在也在做一方案，用的是DD馬達。
5.可以加我QQ討論（313092672）

謝謝各位寶貴的意見

分割器簡單、穩定、可靠、便宜。

分割器最好！定位準確！

使用分割器時，如果
1.不使用變頻器，一般400W左右的交流異步電動機轉速在1400轉/分左右，不那是超快？肯定得有調速的裝置吧
2.停止位的時間可不可以調整？因?yàn)榉侄韧辏�加工工位的�?dòng)作慢一點，那不是就出差錯呢？
3.每分一度，轉過的角度可否調整？假如一個分度盤要裝8個工位，那么每分一度就是45度，如果裝6個工位就是60度

1.電機+減速器.如果要變速,再加變頻器或是機械調速的.
2.分割器的停止位的時間,轉動的時間都是相對固定的.比例隨整機速度.要計算好.再定購.
3.角度不能調.
