引用

引用第4樓無憂山水于2010-08-12 20:50發表的  :

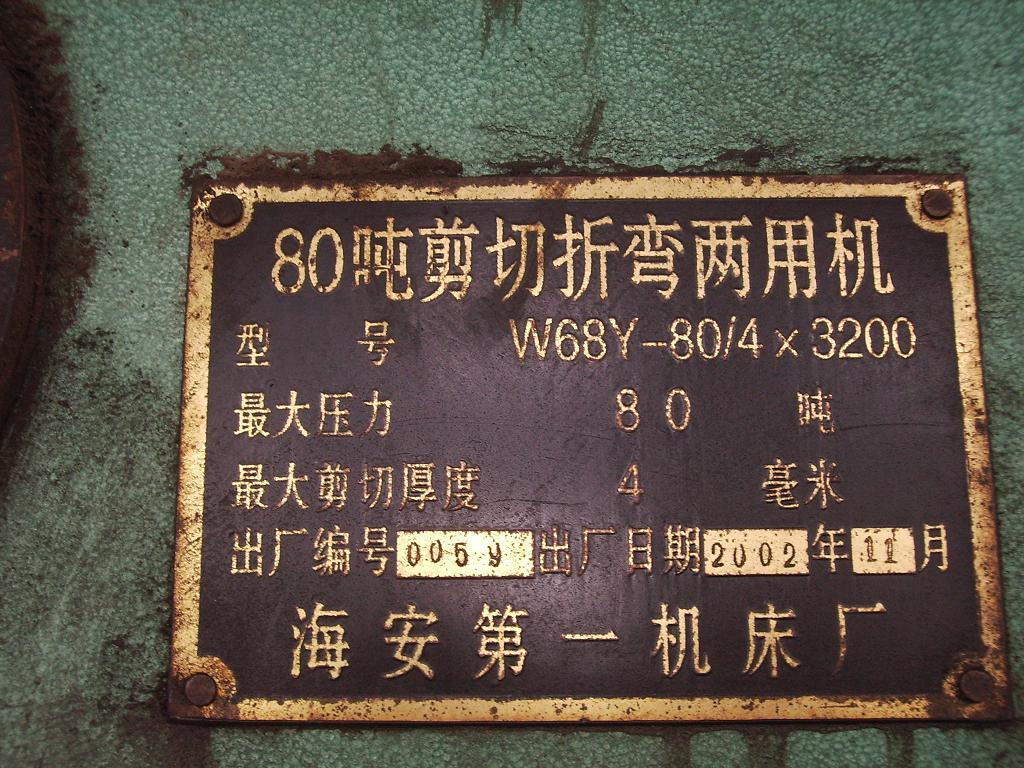

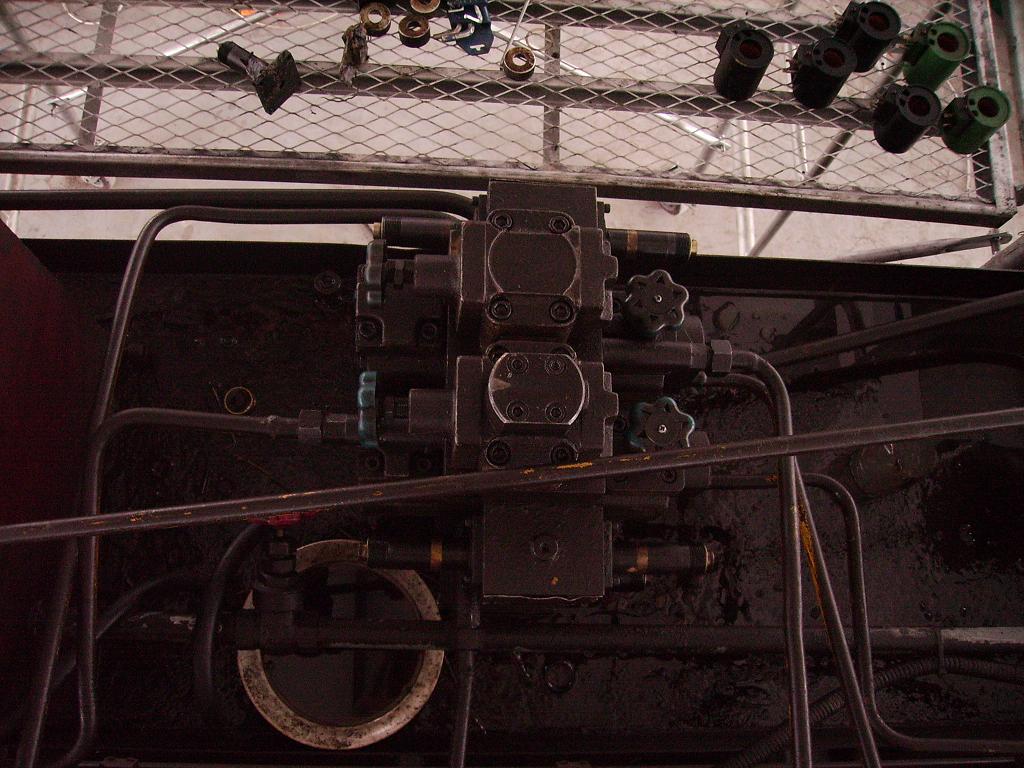

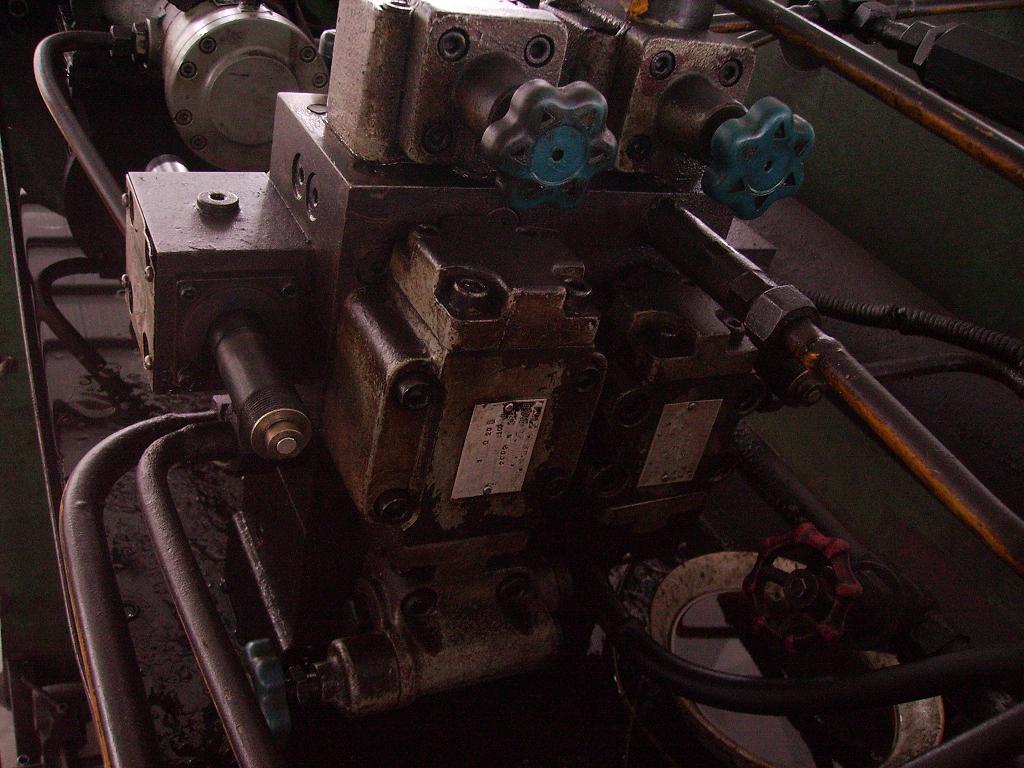

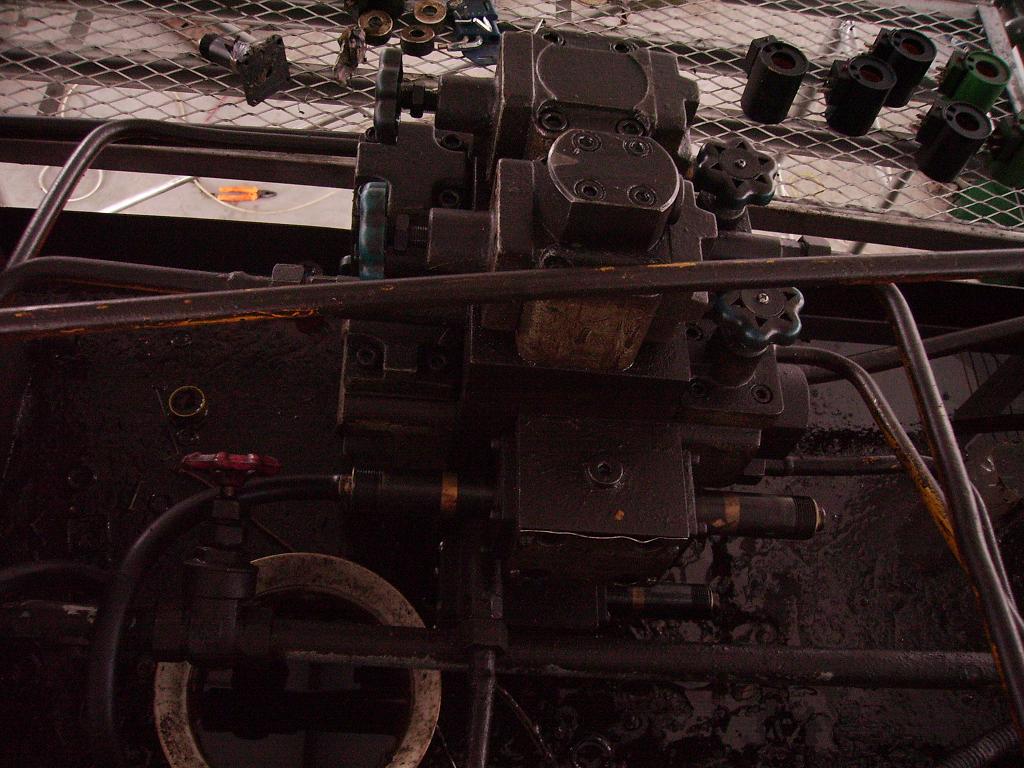

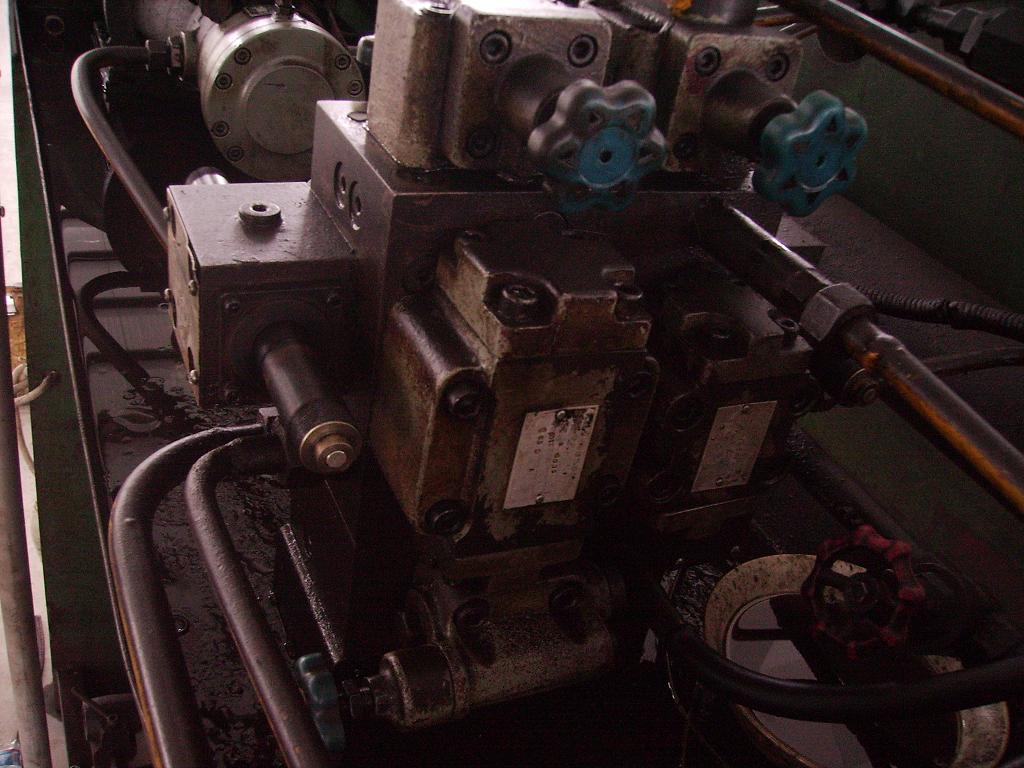

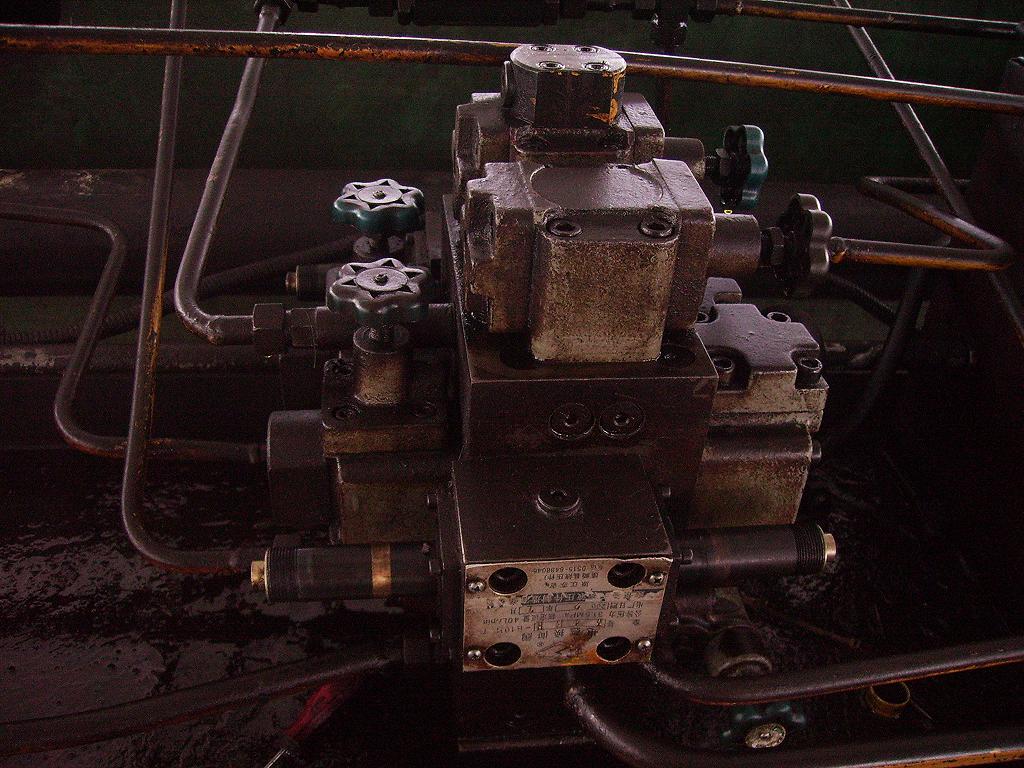

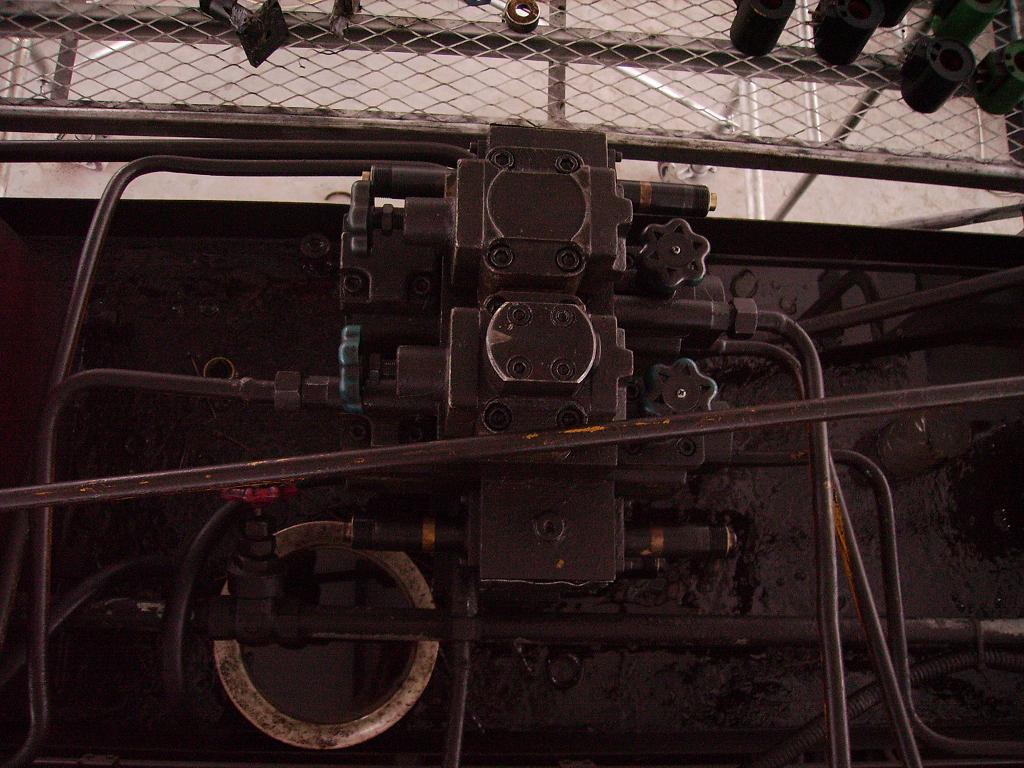

對于這樣的液壓系統比較麻煩的，油路圖不好找，由于閥件的更新不少的廠家油路會經常變化的。不過從照片上我看到是分別由一個溢流閥，4個節流閥（也可能是單個油液管道控制壓力的溢流閥），2個直角單向閥，兩個3位4通或者3位5通電磁換向閥，一個10mm左右的定量柱塞泵組成。對于這樣的油路，首先我們要看油管的走向，其次可以判斷一下兩個電磁換向閥的中位機能（如無標牌拆掉后可以用柴油或者壓縮空氣的流向判斷），然后判斷節流閥的具體控制機能（手動換向電磁閥調整節流閥加上對管道走向的參考可以判斷）。在試驗時一定把溢流閥的手柄松到最小（最下方單獨那個閥，有手柄）。如果有一定液壓知識也可以拆掉各個閥用壓縮空氣直接試驗這些閥件油口的走向。最后可以自己繪出油路圖。
