請教高手SRV-ON是怎么給上的，可能我問的有點籠統了，新手上路多多諒解。

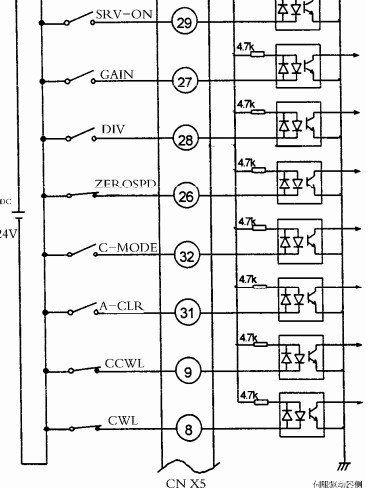

大致說下我的情況，用的是系統是EDGE，用途是切割機，通過一個延時繼電器完成SRV-ON的輸出。請教那個常開點難道是延時繼電器的常開點嗎？還有完成SRV-ON的輸出必須滿足EDGE系統的24VCOM和伺服外置24VCOM的短接嗎？

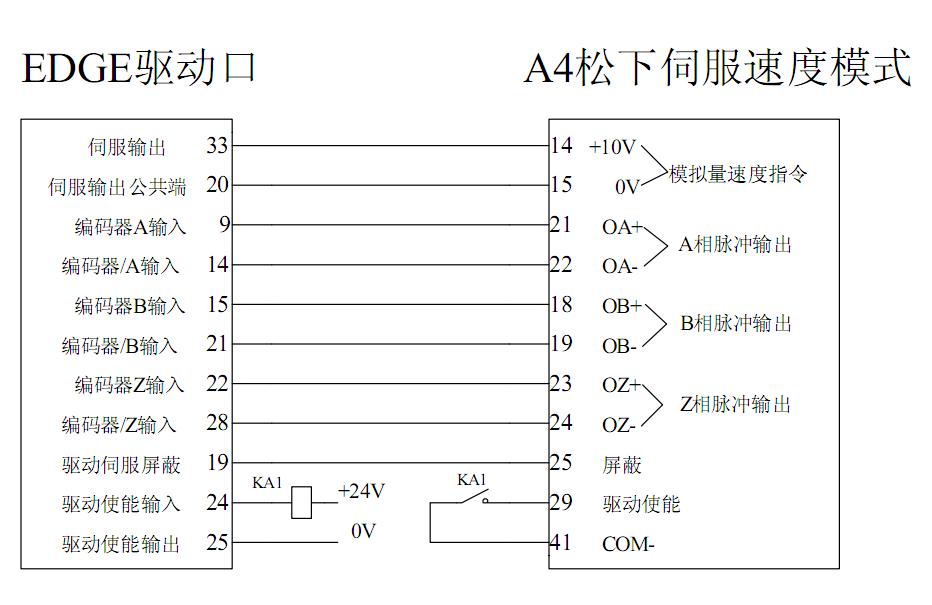

這是另一張附圖，順便把沙發坐了，嘿嘿！

海寶系統？

這個一般用在數控火焰等離子切割機，

你不給就動不了。

3樓的大哥看來你有EDGE說明書的電子版啊,那個圖我見過,能把你的電子版說明書共享給我嗎?我的郵箱GXYWAZ1314@163.COM
而且您應該對海寶很了解,請教下那個KA1是系統外部繼電器嗎?通過我測量我了解到驅動口的24腳和25腳實際上是連接在一個繼電器的常開點上的,如果他們之間還有一個KA1的線圈的話那么這個繼電器是在哪?系統內部還是外部啊？
還有一個我問過的問題就是ＥＤＧＥ的一些控制是否需要，Ｉ／Ｏ接口的１７或者１８腳與外置直流２４電源的ＣＯＭ短接形成等電位？舉例來說如果我把１８腳與外置開關電源的ＣＯＭ短上，會發生什么？會不會發生過點某個環節而達到直接把伺服使能給上的情況呢？
最后謝謝您的回復并期待您的解答！！！

補充下２４腳和２５腳之是連接在系統內部板上的一個繼電器的常開點上的！

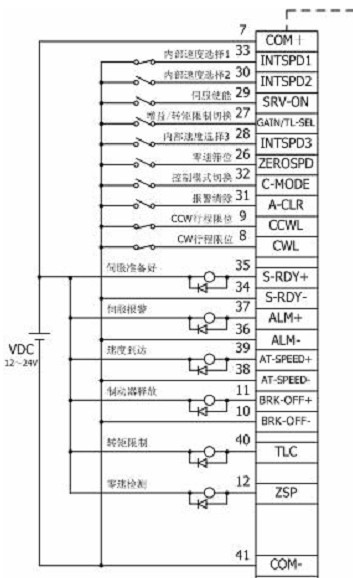

這個只是參考圖，實際應用有區別的
