工控人家園 綜合討論 高手幫幫忙!關于LED七段譯碼管用PLC驅動的問題!

«
1
2
»
Pages: 1/2 Go

ldbboy

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 520 個
工控威望: 3061 點
下載積分: 1172 分
在線時間: 531(小時)
注冊時間: 2009-04-22
最后登錄: 2025-03-04
查看ldbboy的主題 / 回貼

樓主發表于: 2010-06-16 14:37

只看樓主 | 小中大

圖片：

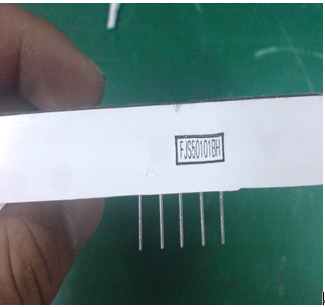

LED為6寸,現用PLC直接驅動七段LED!
但是!不怎么亮!
為呢使它能足夠亮!打算加一段驅動電路!但不知道怎么做!怎么樣用PLC驅動它!
希望有經驗的朋友!告訴我一下!
非常感謝!

ldbboy

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 520 個
工控威望: 3061 點
下載積分: 1172 分
在線時間: 531(小時)
注冊時間: 2009-04-22
最后登錄: 2025-03-04
查看ldbboy的主題 / 回貼

1樓發表于: 2010-06-16 14:40

只看該作者 | 小中大

圖片：

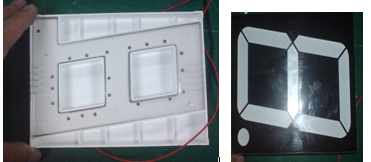

七段LED圖片如下:

ldbboy

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 520 個
工控威望: 3061 點
下載積分: 1172 分
在線時間: 531(小時)
注冊時間: 2009-04-22
最后登錄: 2025-03-04
查看ldbboy的主題 / 回貼

2樓發表于: 2010-06-16 14:44

只看該作者 | 小中大

圖片：

LED為共陽!

ldbboy

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 520 個
工控威望: 3061 點
下載積分: 1172 分
在線時間: 531(小時)
注冊時間: 2009-04-22
最后登錄: 2025-03-04
查看ldbboy的主題 / 回貼

3樓發表于: 2010-06-16 14:45

只看該作者 | 小中大

萬分感謝!

wsir123

日子在忙碌中才會顯得充實，我喜歡這樣的生活。

級別: 論壇版主

發送短信
加為好友

精華主題: 4 篇
發帖數量: 1504 個
工控威望: 5491 點
下載積分: 24427 分
在線時間: 818(小時)
注冊時間: 2007-01-22
最后登錄: 2025-07-11
查看wsir123的主題 / 回貼

4樓發表于: 2010-06-16 16:02

只看該作者 | 小中大

引用
引用樓主ldbboy于2010-06-16 14:37發表的高手幫幫忙!關于LED七段譯碼管用PLC驅動的問題! :
LED為6寸,現用PLC直接驅動七段LED!
但是!不怎么亮!
為呢使它能足夠亮!打算加一段驅動電路!但不知道怎么做!怎么樣用PLC驅動它!
希望有經驗的朋友!告訴我一下!
非常感謝!
.......

直接用指令 SEGD, 串接合適的阻值和功率的電阻就可以了，前提是要占用7個輸出點，可以顯示 0-F。
這個可以做簡易報警代碼，用這個理論上可以做很多報警代碼了。間隔為3秒閃爍，故障代碼顯示為逐位0.5秒顯示

保持每天一點小進步足矣。。。

潛夢

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看潛夢的主題 / 回貼

5樓發表于: 2010-06-16 16:08

只看該作者 | 小中大

ldbboy

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 520 個
工控威望: 3061 點
下載積分: 1172 分
在線時間: 531(小時)
注冊時間: 2009-04-22
最后登錄: 2025-03-04
查看ldbboy的主題 / 回貼

6樓發表于: 2010-06-16 18:04

只看該作者 | 小中大

非常感謝!
wsir123 你好!我想問你一下!七段顯示管直接用PLC加串接電阻驅動可以嗎!
怎么我做出來只有一點點亮!
看上去好暗! 我用的是24V接1K的電阻!
我想問的是:是不是七段顯示管要用功率之類的東西放大一下才足夠亮啊!
謝謝!!!!

ldbboy

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 520 個
工控威望: 3061 點
下載積分: 1172 分
在線時間: 531(小時)
注冊時間: 2009-04-22
最后登錄: 2025-03-04
查看ldbboy的主題 / 回貼

7樓發表于: 2010-06-16 18:05

只看該作者 | 小中大

請知道的師傅教一下!

wsir123

日子在忙碌中才會顯得充實，我喜歡這樣的生活。

級別: 論壇版主

發送短信
加為好友

精華主題: 4 篇
發帖數量: 1504 個
工控威望: 5491 點
下載積分: 24427 分
在線時間: 818(小時)
注冊時間: 2007-01-22
最后登錄: 2025-07-11
查看wsir123的主題 / 回貼

8樓發表于: 2010-06-16 18:11

只看該作者 | 小中大

可以每個段串接，也可以在公共端串接，一般是每個段10ma左右，你自己用個固定的加可調的電阻看著亮度調節試試吧。幾年前做過簡易報警代碼，具體的都忘了。你的這個這么大的，用24vdc，不用另加其他驅動的了。

保持每天一點小進步足矣。。。

libo

一滴汗水,一份收獲

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 627 個
工控威望: 899 點
下載積分: 11213 分
在線時間: 565(小時)
注冊時間: 2007-04-23
最后登錄: 2025-07-19
查看libo的主題 / 回貼

9樓發表于: 2010-06-16 18:12

只看該作者 | 小中大

你串小一點電阻試一下，

ldbboy

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 520 個
工控威望: 3061 點
下載積分: 1172 分
在線時間: 531(小時)
注冊時間: 2009-04-22
最后登錄: 2025-03-04
查看ldbboy的主題 / 回貼

10樓發表于: 2010-06-16 18:54

只看該作者 | 小中大

wsir123 非常感謝你!
libo 非常感謝你!!

!我也不知道行不行!我的那個大是因為要掛在拉上!給大家看的!怕看不清楚!

taipi-k

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1015 個
工控威望: 460 點
下載積分: 1731 分
在線時間: 70(小時)
注冊時間: 2007-09-08
最后登錄: 2024-01-05
查看taipi-k的主題 / 回貼

11樓發表于: 2010-06-16 21:16

只看該作者 | 小中大

根據數碼管電壓要求，不串電阻看一下。
