工控人家園 綜合討論 關于FX2N-4AD的使用

«
1
2
»
Pages: 1/2 Go

luokeyou

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看luokeyou的主題 / 回貼

樓主發表于: 2010-04-11 14:55

只看樓主 | 小中大

各位兄弟:
我想使用FX2N-4AD模塊,通道是使用4-20Ma的電流輸入,通道2使用電壓輸入.我按照特殊功能模塊上編寫的程序,輸入到PLC中,讀不出通道1和通道2的數據,請幫助!
謝謝!

majianfeng

相信自己

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 68 個
工控威望: 233 點
下載積分: 455 分
在線時間: 99(小時)
注冊時間: 2009-05-12
最后登錄: 2024-03-08
查看majianfeng的主題 / 回貼

1樓發表于: 2010-04-11 15:14

只看該作者 | 小中大

你應該截圖上來，應該是你的程序寫的不對，還有你應該確認你的模塊正常工作了.如果24V電源沒有的話，也會出現這種情況的

我們的驕傲多半于我們的無知

luokeyou

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看luokeyou的主題 / 回貼

2樓發表于: 2010-04-11 15:26

只看該作者 | 小中大

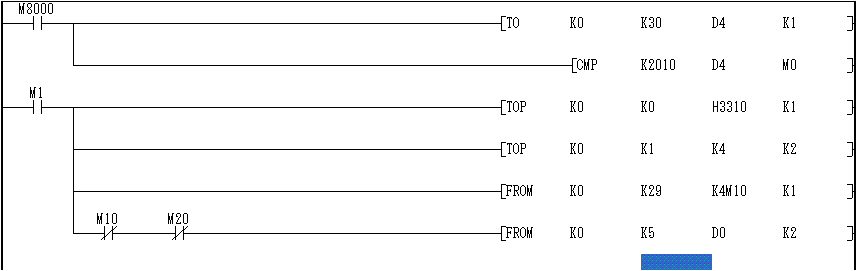

圖片：

一下是程序截圖
!

匯榮鋁業

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1787 個
工控威望: 5348 點
下載積分: 21368 分
在線時間: 1607(小時)
注冊時間: 2009-07-21
最后登錄: 2025-08-04
查看匯榮鋁業的主題 / 回貼

3樓發表于: 2010-04-11 16:08

只看該作者 | 小中大

程序寫的有錯誤

逼上梁山

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 107 個
工控威望: 257 點
下載積分: 1610 分
在線時間: 62(小時)
注冊時間: 2008-12-09
最后登錄: 2020-11-18
查看逼上梁山的主題 / 回貼

4樓發表于: 2010-04-11 16:18

只看該作者 | 小中大

用TO指令不用TOP試試看

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5292 個
工控威望: 7518 點
下載積分: 161660 分
在線時間: 3240(小時)
注冊時間: 2007-11-21
最后登錄: 2025-08-03
查看sjm213的主題 / 回貼

5樓發表于: 2010-04-11 16:45

只看該作者 | 小中大

引用
通道是使用4-20Ma的電流輸入,通道2使用電壓輸入

這樣的話通道初始化值應為H3301，而非H3310。

haoke

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 71 個
工控威望: 103 點
下載積分: 591 分
在線時間: 26(小時)
注冊時間: 2010-01-25
最后登錄: 2012-06-05
查看haoke的主題 / 回貼

6樓發表于: 2010-04-11 18:09

只看該作者 | 小中大

1，是H3301 2，可以用TOP 3，M10和M20是常開不是常閉。由3的一點決定你無法運行程序。

wu32u2

耐得住挫折的打磨，我們將迸發出比鉆石還璀璨的光芒——

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1121 個
工控威望: 1474 點
下載積分: 1772 分
在線時間: 994(小時)
注冊時間: 2010-03-01
最后登錄: 2025-04-28
查看wu32u2的主題 / 回貼

7樓發表于: 2010-04-13 10:46

只看該作者 | 小中大

未寫A-D轉換開始指令。TOP K1 K17 H0000 K1
                                          TOP K1 K17 H0002 K1
                                          TOP K1 K17 H0001 K1
                                          TOP K1 K17 H0003 K1

成功的路上需要幫助

yuehuasheji

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 310 個
工控威望: 439 點
下載積分: 796 分
在線時間: 86(小時)
注冊時間: 2007-11-09
最后登錄: 2024-12-10
查看yuehuasheji的主題 / 回貼

8樓發表于: 2010-04-13 11:11

只看該作者 | 小中大

引用
引用樓主luokeyou于2010-04-11 14:55發表的關于FX2N-4AD的使用 :
各位兄弟:
我想使用FX2N-4AD模塊,通道是使用4-20Ma的電流輸入,通道2使用電壓輸入.我按照特殊功能模塊上編寫的程序,輸入到PLC中,讀不出通道1和通道2的數據,請幫助!
謝謝!

五樓正解，仔細看下BFM#0的設置

pretco123

不為失敗找理由，只為成功找方法

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2483 個
工控威望: 1779 點
下載積分: 83784 分
在線時間: 1529(小時)
注冊時間: 2008-04-15
最后登錄: 2024-12-31
查看pretco123的主題 / 回貼

9樓發表于: 2010-04-13 11:38

只看該作者 | 小中大

參考一下吧!用的是4~20MA電流通道!

luokeyou

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看luokeyou的主題 / 回貼

10樓發表于: 2010-04-13 12:31

只看該作者 | 小中大

謝謝各位兄弟幫助!
如果是兩個通道同時使用,該如何處理,我不是很明確?
請兄弟能否編段程序演示一下?

kevin4433

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 48 個
工控威望: 390 點
下載積分: 6171 分
在線時間: 135(小時)
注冊時間: 2009-06-09
最后登錄: 2023-07-24
查看kevin4433的主題 / 回貼

11樓發表于: 2010-06-10 10:53

只看該作者 | 小中大

引用
引用第7樓wu32u2于2010-04-13 10:46發表的  :
未寫A-D轉換開始指令。TOP K1 K17 H0000 K1
                                          TOP K1 K17 H0002 K1
                                          TOP K1 K17 H0001 K1
                                          TOP K1 K17 H0003 K1

這個是2AD模塊的程序

«
