LD M8000
MOV H5 R900
MOV H30 R901
MOV H30 R902
MOV H45 R903
MOV H45 R904
MOV H35 R905 ：MOV這些是什么意思，為什么用H45啊,H5啊之類的而不用別的
ASCI D442 R906 K4：這個值轉來轉去什么意思
CCD R901 R890 K9
ASCI R890 R910 K2
哪位大蝦有空幫我解讀一下啊，小弟在這里跪謝了

不知道你是用哪種型號的變頻器。數據在變頻器中是以ASCII碼存在的。

什么型號的?能詳細說說嗎?

先看一下變頻器的通訊格式：


其中計算機到變頻器的數據跟本例中差不多，都是12位。那么，將例子中的數據轉為ASCII碼再看看：
LD M8000
MOV H5 R900 H5==>ENQ
MOV H30 R901 H30==>0
MOV H30 R902 H30==>0
MOV H45 R903 H45==>E
MOV H45 R904 H45==>E
MOV H35 R905 H35==>5
ASCI D442 R906 K4 D442中數據直接轉為ASCII碼放到R906~R909
CCD R901 R890 K9 R901~R909求和放到R890
ASCI R890 R910 K2 R890中的檢驗和轉為ASCII碼放到R910~R911
--------------------------------------------------------------------------------------------------
所以R900~R911組成的數據就是：
H         05   30   30    45    45     35 |數據1 數據2 數據3 數據4|   |檢驗和1 檢驗和2|
ASCII:ENQ 0      0      E      E       5  |數據1 數據2 數據3 數據4|   |檢驗和1 檢驗和2|
&         請求 站號00    設定        等待              設定                              和檢驗
                                 頻率       時間               數據

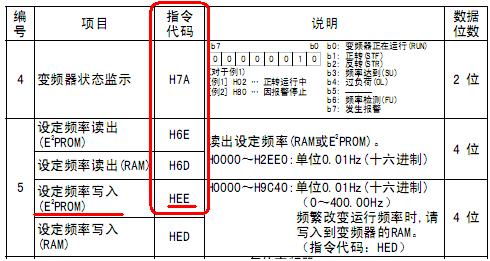

附：指令代碼HEE的含義



那么這幾句指令的意思就是請求把D442的數據作為E²PROM頻率寫入到站號為00的變頻器中。

變頻器是三菱FR-D700

版主威武，看的差不多了

版主,那D442里的數據就是我要求的電機的速度了是嗎？

D700的HEE代碼應該是指將頻率同時寫入E2PROM和RAM，那么可以理解為D442中的數據就是要求的變頻器頻率。

高啊！為什么是R809是數據寄存器

FX系列數據寄存器是R嗎？我怎么記得是D

老版講得很清楚了。HEE是寫入EEPROM中。如果要連續變更寫入頻率就用指令代碼HED寫入到變頻器的RAM中。我也沒見過FX系列的PLC的數據寄存器用R的。

R：文件寄存器，F(xiàn)X3U和3G是可以的----我也沒有見過呢。
