請HAKKO與OMRON都精通的朋友幫我看一下，HAKKO V708CD與OMRON CQM1H通訊的問題，具體見附件。先行謝過！

原與OMRON PLC通訊用的是OMRONR NT631C觸摸屏。用HAKKO與OMRON PLC通訊是做一下試驗。

通訊線與POD側設置完全沒有問題。

PLC側的設置在哪里呢？

Regards

建議LZ再查一下通訊線的做法對不對!
因為沒搞過HAKKO的屏,所以沒發言權,但根據跟威綸屏的通訊經驗來看,似乎HMI那一端的接線方式是錯誤的!
威綸屏的接線方式是2-3,3-2,5-9!
一般的RS232C的信號接地基本上都是5號口,只有OMRON是9號口,所以我感覺線是有問題的!另外,OMRON PLC的4和5號口是TOOLBUS連接方式,這個在做與屏的通訊的時候是要短接的,但是看不懂HAKKO的屏這一端,4跟5為什么要短接!

建議LZ從線上著手去查!

二樓專長：
     本以為PLC與OMRON NT631C用得好好的不要再設置什么？再附上PLC參數請幫忙看一下。

     謝謝！
PLC and HMI.doc (66 K) 下载次数:12

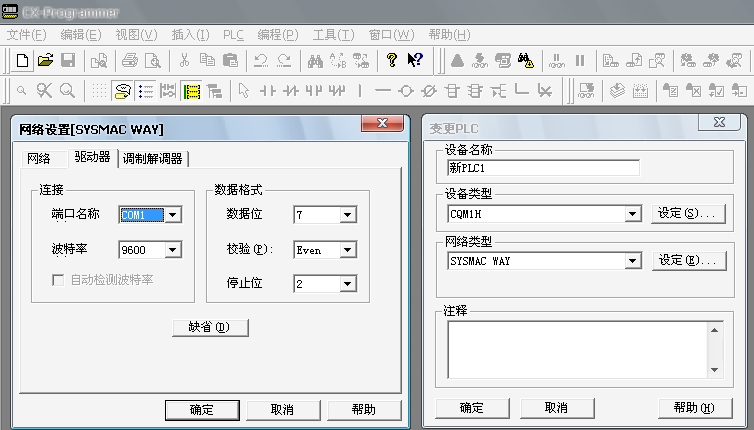

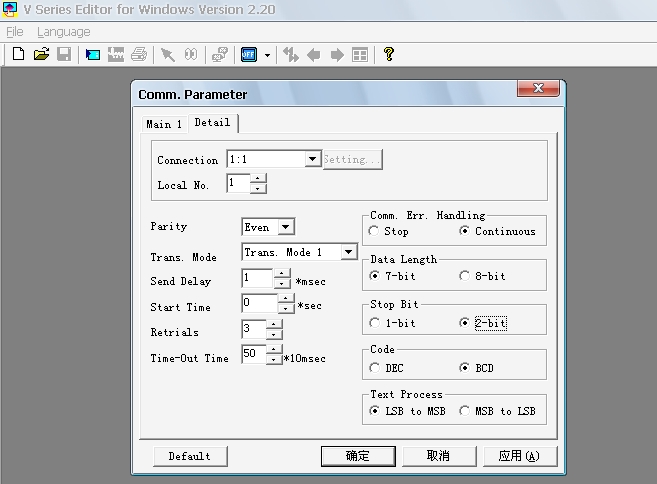

其實RS232通 訊都一樣的啦。一個發送一個接收，一個接地，如果樓主確認線沒有問題的話，看看我這兩張圖，

感謝！上午去試一下。

按5樓方式設置，圖見附件，失敗！我不懷疑方法不對，不知那路不通，悶！還有其它方法嗎？
復件 PLC and HMI.doc (328 K) 下载次数:5

HMI與PLC通訊設置截圖！ 復件 PLC and HMI.doc (346 K) 下载次数:10

石沉大海！

網絡類型選TOOLBUS試過了嗎?

另外就是,我覺得LZ不應該從通訊設置上去鉆牛角尖了,我當時做CJ1M跟威綸屏的通訊時也是的,始終是從通訊設置上找問題,實際上OMRON跟屏的通訊基本上是不用設置什么的,如果你能確保你的線是OK的話!
