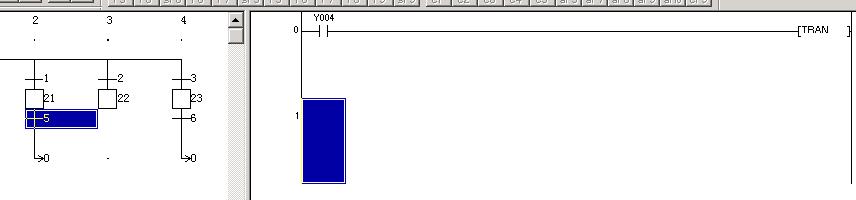

小弟跪求,按書上程序?qū)懭?不能仿真為什么?現在就是按書的SFC圖寫入程序后,想仿真驗證一,結果不行,但仿真軟件也就有提示說有不支持的指令,就是按下停止按鈕后不能正常的停止.請各位高手幫幫看看,謝謝了程序上都用注釋的,相信不用占用大家多少時間的,再次謝謝了!!!!

不知道為什么, 你的S22下面沒有了
不能停止是因?yàn)闂l件5不對,S21里的只執行一個周期就過了

引用

引用第1樓king125于2008-09-02 16:59發表的  :
不知道為什么, 你的S22下面沒有了
不能停止是因?yàn)闂l件5不對,S21里的只執行一個周期就過了

樓上的這位大哥請問這個S21里的只的執行一個周期就過了是應該怎么改哦?小第實在是搞不明白.謝謝幫幫改改  S22我己經可以自己改了

大哥！哪有注釋哦！？

大家?guī)臀铱纯?注釋我加上了.

沒有注解, 不知道你的S21到底是干什么的,看程序象是延時停止用的,
那條件5就應該是Y4的常閉啊

引用

引用第5樓king125于2008-09-03 11:09發表的  :
沒有注解, 不知道你的S21到底是干什么的,看程序象是延時停止用的,
那條件5就應該是Y4的常閉啊

謝謝樓上的正是所講可以了

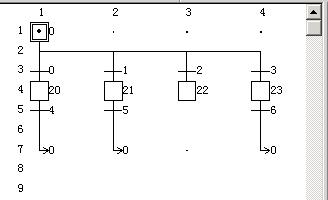

你的SFC圖有問題

SFC   有沒有問題  自己檢查下
