工控人家園 綜合討論 ST中定時器應用（多發一個，求大佬解答）

zl1351766396

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 47 個
工控威望: 124 點
下載積分: 1210 分
在線時間: 68(小時)
注冊時間: 2024-11-05
最后登錄: 2025-07-29
查看zl1351766396的主題 / 回貼

樓主發表于: 2024-11-23 14:04

只看樓主 | 小中大

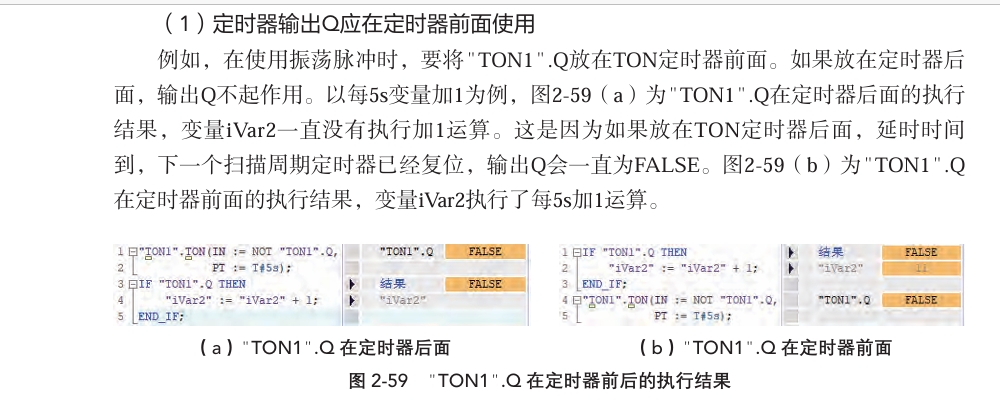

圖片：

初學ST語言編程，在某個學習資料中看到定時器應用事項，資料中說定時器輸出Q要放在定時器前面。我自己在GXworks3中測試了一下，輸出Q放在定時器后面計數也是正常的

是我哪里理解有誤嗎

麻煩各位大佬指點一下

工控小c

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 451 個
工控威望: 2263 點
下載積分: 6845 分
在線時間: 444(小時)
注冊時間: 2022-10-14
最后登錄: 2025-08-01
查看工控小c的主題 / 回貼

1樓發表于: 2024-11-23 15:00

只看該作者 | 小中大

好像是因為這種定時器和三菱那樣帶T序號的定時器不同的原因

zl1351766396

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 47 個
工控威望: 124 點
下載積分: 1210 分
在線時間: 68(小時)
注冊時間: 2024-11-05
最后登錄: 2025-07-29
查看zl1351766396的主題 / 回貼

2樓發表于: 2024-11-23 15:37

只看該作者 | 小中大

引用
引用第1樓工控小c于2024-11-23 15:00發表的 :
好像是因為這種定時器和三菱那樣帶T序號的定時器不同的原因

也就是說，可能并不是所有的都要把輸出Q放在前面，但考慮到其他有一些比如博圖是要把輸出Q放在前面，然后再考慮到程序移植通用性，在寫程序時候就需要盡量把輸出Q放在前面。應該是這樣把

宿遷電工

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1098 個
工控威望: 1241 點
下載積分: 2981 分
在線時間: 412(小時)
注冊時間: 2018-11-30
最后登錄: 2025-08-01
查看宿遷電工的主題 / 回貼

3樓發表于: 2024-11-24 10:50

只看該作者 | 小中大

沒在ST里用過定時器

長三角地區，PLC編程，工業機器人編程
吸塑機，軸承合套儀程序開發
專業外協
TEL:13815796487（微信同號）

zhaoaron

zhaoaron

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1890 個
工控威望: 5545 點
下載積分: 11910 分
在線時間: 984(小時)
注冊時間: 2021-09-25
最后登錄: 2025-08-02
查看zhaoaron的主題 / 回貼

4樓發表于: 2024-11-25 15:16

只看該作者 | 小中大

https://baijiahao.baidu.com/s?id=1805812727799967927&wfr=spider&for=pc

你要用三菱的資料學習三菱軟件。你的圖片是西門子軟件。

樓主留言：

感謝指點，我想著ST應該大部分都通用，所以就用三菱模擬了一下

......

jack1009

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 102 個
工控威望: 239 點
下載積分: 1523 分
在線時間: 55(小時)
注冊時間: 2013-09-02
最后登錄: 2025-03-09
查看jack1009的主題 / 回貼

5樓發表于: 2024-11-26 10:48

只看該作者 | 小中大

別忘了程式是由第1行執行到最後一行
從邏輯上去想一下為何書上會這樣寫
實際上又為何不是
當Q放在TON前很遠的位置時又會發生什麼事

nightblueblu

道阻且長，窮且益堅。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1043 個
工控威望: 1866 點
下載積分: 299 分
在線時間: 1160(小時)
注冊時間: 2017-02-09
最后登錄: 2025-07-07
查看nightblueblu的主題 / 回貼

6樓發表于: 2024-11-29 13:49

只看該作者 | 小中大

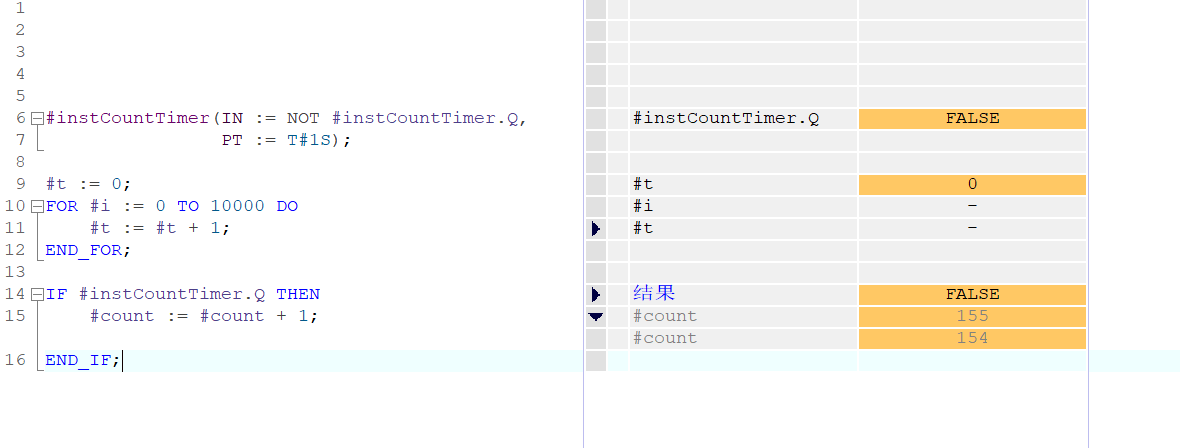

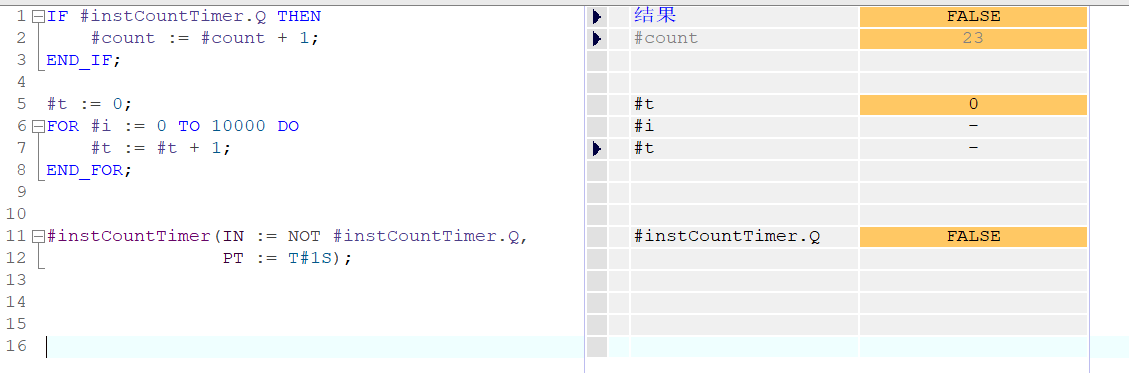

圖片：

此說法鑒定為假

Your happiness is everything.

nightblueblu

道阻且長，窮且益堅。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1043 個
工控威望: 1866 點
下載積分: 299 分
在線時間: 1160(小時)
注冊時間: 2017-02-09
最后登錄: 2025-07-07
查看nightblueblu的主題 / 回貼

7樓發表于: 2024-11-29 13:55

只看該作者 | 小中大

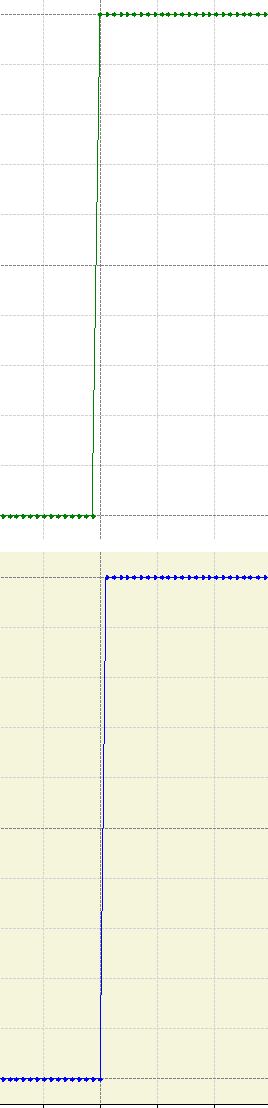

圖片：

補充：值增加有先后順序。bb為綠色，cc為藍色（bb的值先增加，cc的后增加，這和PLC自上而下的執行邏輯相對應）

Your happiness is everything.

工控小c

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 451 個
工控威望: 2263 點
下載積分: 6845 分
在線時間: 444(小時)
注冊時間: 2022-10-14
最后登錄: 2025-08-01
查看工控小c的主題 / 回貼

8樓發表于: 2024-11-29 14:18

只看該作者 | 小中大

引用
引用第6樓nightblueblu于2024-11-29 13:49發表的 :
此說法鑒定為假

博圖有種定時器，時間到了立刻刷新，和掃描周期無關，看樓主發的這個應該是博圖軟件

，和ST還是梯形圖也無關。我記得在哪里看到過，有個視頻探討了一下找不到了。

木林森

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 358 個
工控威望: 2426 點
下載積分: 1740 分
在線時間: 245(小時)
注冊時間: 2020-08-16
最后登錄: 2025-08-02
查看木林森的主題 / 回貼

9樓發表于: 2024-12-02 14:44

只看該作者 | 小中大

圖片：

這是震蕩脈沖才會有的問題，這里涉及到掃描周期和線程，新手不需要太深究這個。
Q 放后面只要隔得遠（CPU處理代碼的耗時）也是能觸發的，但是會丟失很多個信號。
Q 放前面但是隔得遠依舊會丟失很多個信號。

zl1351766396

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 47 個
工控威望: 124 點
下載積分: 1210 分
在線時間: 68(小時)
注冊時間: 2024-11-05
最后登錄: 2025-07-29
查看zl1351766396的主題 / 回貼

10樓發表于: 2024-12-02 16:37

只看該作者 | 小中大

感謝各位大佬解答
