工控人家園 綜合討論 配電柜220V隔離變壓器零線接不接地

«
1
2
3
»
Pages: 1/3 Go

小志工控

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 43 個
工控威望: 150 點
下載積分: 977 分
在線時間: 18(小時)
注冊時間: 2024-03-01
最后登錄: 2024-12-17
查看小志工控的主題 / 回貼

樓主發表于: 2024-07-09 11:39

只看樓主 | 小中大

圖片：

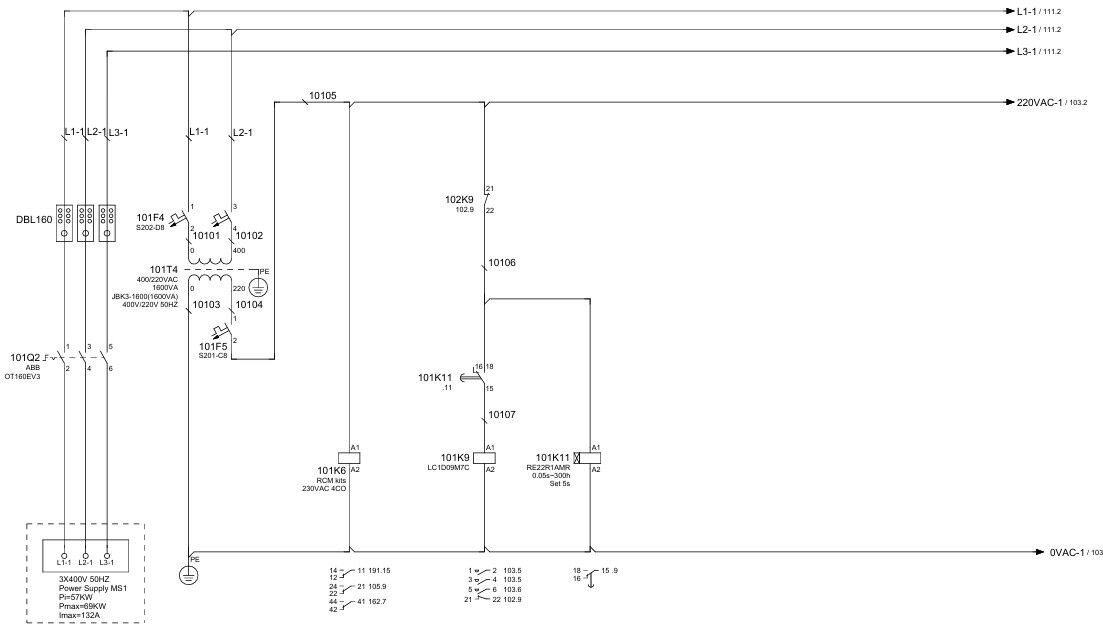

今天看到群友分享的電氣原理圖，看到變壓器零線接地，之前大部分人沒這么做過。群友自認劃分兩個陣營
1、不應該接地：隔離變壓器本來就是起到隔離作用，如果接地，又重新引入了干擾源。只需要進行保護接地即可

2、應該接地：與其他電源等電位，萬一混用電源避免出現意外；同時還可以防止擊穿

大家怎么認為呢？

小志工控

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 43 個
工控威望: 150 點
下載積分: 977 分
在線時間: 18(小時)
注冊時間: 2024-03-01
最后登錄: 2024-12-17
查看小志工控的主題 / 回貼

1樓發表于: 2024-07-09 13:32

只看該作者 | 小中大

我所在的行業用大功率變頻器比較多，所以沒接過。但該不該接呢？

森利德

向大佬學習向大佬致敬

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 719 個
工控威望: 2906 點
下載積分: 5586 分
在線時間: 239(小時)
注冊時間: 2023-01-16
最后登錄: 2025-08-02
查看森利德的主題 / 回貼

2樓發表于: 2024-07-09 14:33

只看該作者 | 小中大

學習了

1992sd

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 236 個
工控威望: 350 點
下載積分: 35437 分
在線時間: 618(小時)
注冊時間: 2012-08-23
最后登錄: 2025-08-01
查看1992sd的主題 / 回貼

3樓發表于: 2024-07-09 16:00

只看該作者 | 小中大

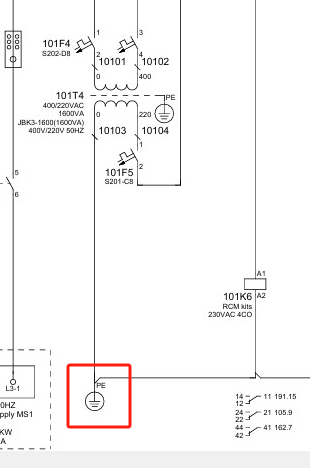

這還不是隔離變壓器，是400/200的控制變壓器，

樓主留言：

控制變壓器零線需要接地嗎

dzh832

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 520 個
工控威望: 1046 點
下載積分: 12594 分
在線時間: 88(小時)
注冊時間: 2017-04-08
最后登錄: 2025-07-27
查看dzh832的主題 / 回貼

4樓發表于: 2024-07-10 08:07

只看該作者 | 小中大

學習了

gsw2022

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 425 個
工控威望: 1245 點
下載積分: 1300 分
在線時間: 295(小時)
注冊時間: 2022-01-24
最后登錄: 2025-08-01
查看gsw2022的主題 / 回貼

5樓發表于: 2024-07-10 11:45

只看該作者 | 小中大

不接地

矽能工控

自動化編程維護改造升級，微信同電話

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 385 個
工控威望: 434 點
下載積分: 1403 分
在線時間: 293(小時)
注冊時間: 2020-05-30
最后登錄: 2025-08-02
查看矽能工控的主題 / 回貼

6樓發表于: 2024-07-10 11:58

只看該作者 | 小中大

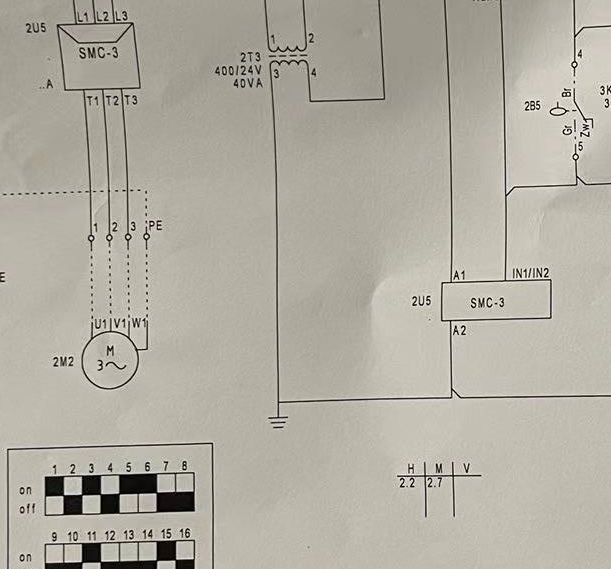

老外的控制電源都是這樣的，變壓器直取交流24伏，也是次級接地！

西能自動化，承接非標自動機電控電路電器設計安裝維護維修，電聯18962034521

langui

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1606 個
工控威望: 1828 點
下載積分: 6393 分
在線時間: 704(小時)
注冊時間: 2014-06-16
最后登錄: 2025-07-31
查看langui的主題 / 回貼

7樓發表于: 2024-07-10 15:06

只看該作者 | 小中大

隔離變壓器次級端不能接地。

w12304888

w12304888

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 103 個
工控威望: 1281 點
下載積分: 3196 分
在線時間: 75(小時)
注冊時間: 2022-09-08
最后登錄: 2025-07-31
查看w12304888的主題 / 回貼

8樓發表于: 2024-07-10 15:57

只看該作者 | 小中大

隔離變壓器不能接地，降壓變壓器要接地

goldage

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2006 個
工控威望: 2171 點
下載積分: 7471 分
在線時間: 553(小時)
注冊時間: 2016-06-19
最后登錄: 2025-08-02
查看goldage的主題 / 回貼

9樓發表于: 2024-07-10 21:52

只看該作者 | 小中大

隔離變壓器次級接地就是畫蛇添足

卓發智能

相互學習，共同進步。

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2504 個
工控威望: 3124 點
下載積分: 12696 分
在線時間: 674(小時)
注冊時間: 2008-08-03
最后登錄: 2025-08-02
查看卓發智能的主題 / 回貼

10樓發表于: 2024-07-11 08:20

只看該作者 | 小中大

可以肯定的說，隔離變壓器線圈繞組是不可以接地的，什么叫隔離變壓器先搞清楚隔離二字。當然其外殼可以接地。

相信自我！

siyatu2001

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 557 個
工控威望: 612 點
下載積分: 60299 分
在線時間: 729(小時)
注冊時間: 2021-03-09
最后登錄: 2025-08-01
查看siyatu2001的主題 / 回貼

11樓發表于: 2024-07-11 08:27

只看該作者 | 小中大

標注PE應該是大地，一般這個地和其它的地不是一根接地線，和三相四線的地線還是有區別的

«
