非標設備總功率計算方式？ 請問各位大佬你們是怎么計算設備總功率的？比如，一個設備包含加熱，真空泵，F(xiàn)FU，工控視覺系統和大量伺服軸，總功率是計算所有用電部件功率的總和嗎？需要系數怎么選？同時系數選多少？安全系數又是多少合適？我現在的公司項目是按最大功率選總空開，實際運行的時候電流比較小，造成線材的浪費。望各位前輩不吝賜教！

我們公司的一套設備400KW選擇總開關是1250的空開，電纜用的是2*4*185+1*95的，運行時電流只有300多安，但是設備進廠時，廠家給的400KW 功率，你不把電纜留有足夠的余量，后期加設備，領導會給你上一課的。

2*4是指2根電纜電纜并起來當一根用嗎？我們公司還有一個問題，就是領導不樂意買用量少的粗電線，叫我們用幾根小電線并起來當一根用。

引用

引用第1樓何工控學于2024-01-14 12:26發表的  :
我們公司的一套設備400KW選擇總開關是1250的空開，電纜用的是2*4*185+1*95的，運行時電流只有300多安，但是設備進廠時，廠家給的400KW 功率，你不把電纜留有足夠的余量，后期加設備，領導會給你上一課的。

是的，2根電纜并聯使用，不常用的當然不想采購，使用頻率少對公司經濟也是有一定影響的，對于領導是必然會想到這點的。

單臺設備主要計算加熱管、電機及驅動器等大功率用電設備的功率，不管電壓是220/380，功率全部加起來就是總功率。

24V用電不用算，只算開關電源220V輸入功率就行。

然后計算總進線電纜，加上預留用電的情況下，電纜運行電流不超過標準載荷的8成。參考電纜電纜載荷表。

總進線多股并線的情況下，一定要用同批次相同規格的電纜并線，2條并線總載荷量*0.8，3條并線總載荷量*0.7

然后選總空開，選取比總進線電纜小一點的空開，主要作用是保護電纜。一般總空開是運行電流的1.5~2倍。

引用

引用第4樓fczxjh于2024-01-15 11:25發表的  :
單臺設備主要計算加熱管、電機及驅動器等大功率用電設備的功率，不管電壓是220/380，功率全部加起來就是總功率。

24V用電不用算，只算開關電源220V輸入功率就行。

然后計算總進線電纜，加上預留用電的情況下，電纜運行電流不超過標準載荷的8成。參考電纜電纜載荷表。
.......

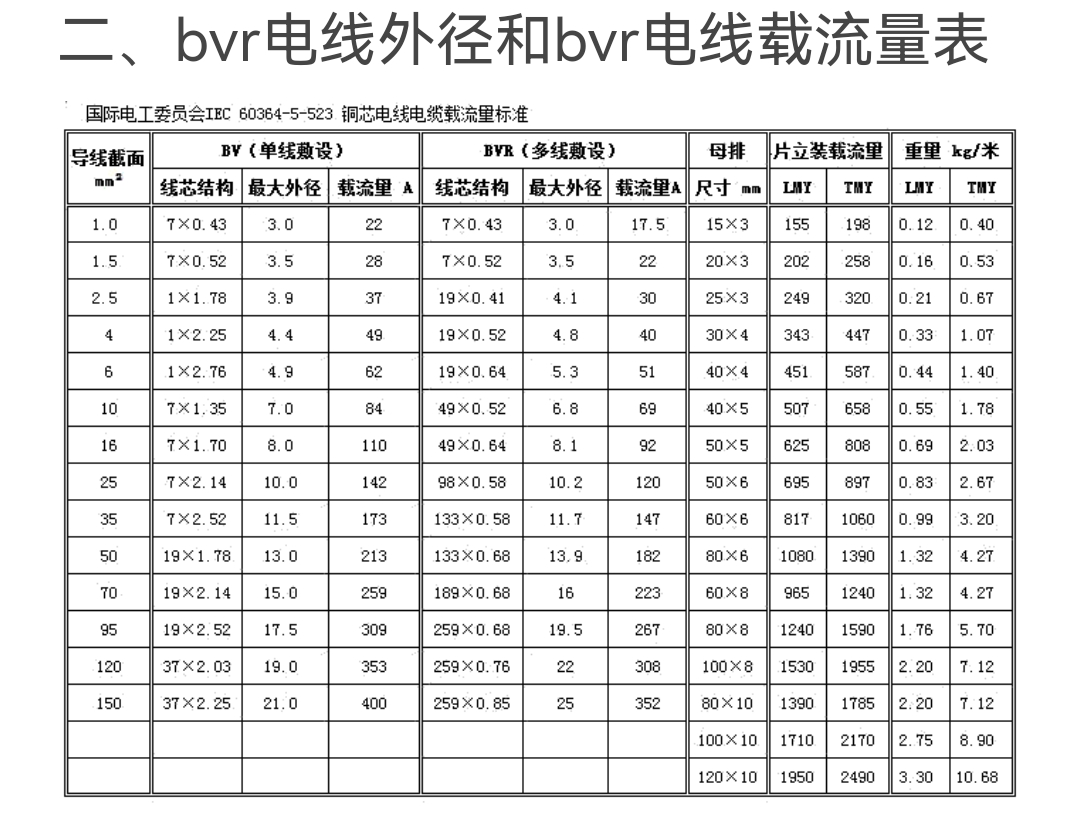

這個運行電流是通過總功率計算出來的的嗎？我們通過總功率計算出來的電流往往和實際實行時的電流相差較大？上個項目我們總空開是225A的，我們機臺內的主線也就3米長，客戶廠務叫我們要用70平方的BVR線，他們給我們來的95平方的硬線，這樣配置合適嗎？下面這個圖的電線載流量準確不？

引用

引用第1樓何工控學于2024-01-14 12:26發表的  :
我們公司的一套設備400KW選擇總開關是1250的空開，電纜用的是2*4*185+1*95的，運行時電流只有300多安，但是設備進廠時，廠家給的400KW 功率，你不把電纜留有足夠的余量，后期加設備，領導會給你上一課的。

網上不是有種說法空開是保護電纜的嗎，用多大的空開就要用對應的載流量的電纜嗎，要不有燒線的風險。

引用

引用第5樓neafar22于2024-01-15 20:43發表的  :

這個運行電流是通過總功率計算出來的的嗎？我們通過總功率計算出來的電流往往和實際實行時的電流相差較大？上個項目我們總空開是225A的，我們機臺內的主線也就3米長，客戶廠務叫我們要用70平方的BVR線，他們給我們來的95平方的硬線，這樣配置合適嗎？下面這個圖的電線載流量準確不？

總功率計算的電流是一個標準值，就是設備的額定電流總和，一般設備正常的運行電流達不到額定電流，所以計算出來電流是偏大一點的，也在合理范圍內。

空開225，電纜大于225沒毛病。70平差不多也是225左右，可以把電纜放大一號，反正電纜是受到空開保護的。你思路其實是相反的，應該是先選電纜再選空開，空開比電纜小就行。

學習一下

引用

引用第7樓fczxjh于2024-01-16 09:11發表的  :


總功率計算的電流是一個標準值，就是設備的額定電流總和，一般設備正常的運行電流達不到額定電流，所以計算出來電流是偏大一點的，也在合理范圍內。

空開225，電纜大于225沒毛病。70平差不多也是225左右，可以把電纜放大一號，反正電纜是受到空開保護的。你思路其實是相反的，應該是先選電纜再選空開，空開比電纜小就行。

多謝指教
