工控人家園 綜合討論 各位大佬幫看看這梯形圖問題出在哪里

«
1
2
»
Pages: 1/2 Go

wjh732

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 18 個
工控威望: 140 點
下載積分: 729 分
在線時間: 37(小時)
注冊時間: 2013-03-23
最后登錄: 2025-01-30
查看wjh732的主題 / 回貼

樓主發表于: 2023-11-28 21:44

只看樓主 | 小中大

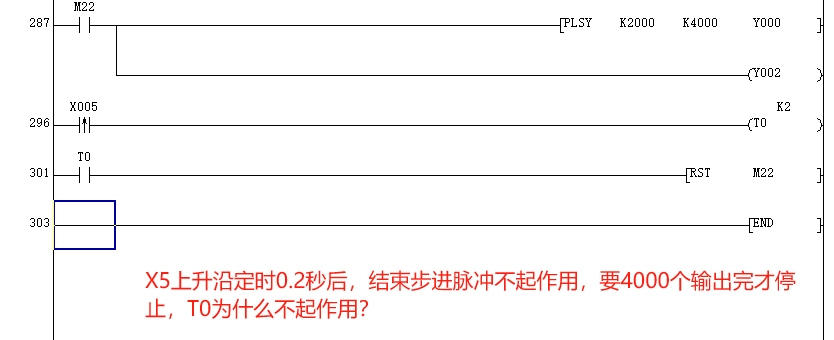

這是貼標機上控制步進電機用的，三菱PLC，我懂的不多，在此請教下各大佬。

kiwso

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 307 個
工控威望: 412 點
下載積分: 2701 分
在線時間: 359(小時)
注冊時間: 2011-05-19
最后登錄: 2025-08-02
查看kiwso的主題 / 回貼

1樓發表于: 2023-11-28 21:51

只看該作者 | 小中大

宿遷電工

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1098 個
工控威望: 1241 點
下載積分: 2981 分
在線時間: 412(小時)
注冊時間: 2018-11-30
最后登錄: 2025-08-01
查看宿遷電工的主題 / 回貼

2樓發表于: 2023-11-28 21:52

只看該作者 | 小中大

定時器前邊不要用上升沿或者下降沿節點

長三角地區，PLC編程，工業機器人編程
吸塑機，軸承合套儀程序開發
專業外協
TEL:13815796487（微信同號）

wjh732

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 18 個
工控威望: 140 點
下載積分: 729 分
在線時間: 37(小時)
注冊時間: 2013-03-23
最后登錄: 2025-01-30
查看wjh732的主題 / 回貼

3樓發表于: 2023-11-28 21:58

只看該作者 | 小中大

上升沿和下降沿后面不能用定時器是嗎？我明天試試看，謝謝。

wjh732

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 18 個
工控威望: 140 點
下載積分: 729 分
在線時間: 37(小時)
注冊時間: 2013-03-23
最后登錄: 2025-01-30
查看wjh732的主題 / 回貼

4樓發表于: 2023-11-28 22:03

只看該作者 | 小中大

引用
引用第1樓kiwso于2023-11-28 21:51發表的 :

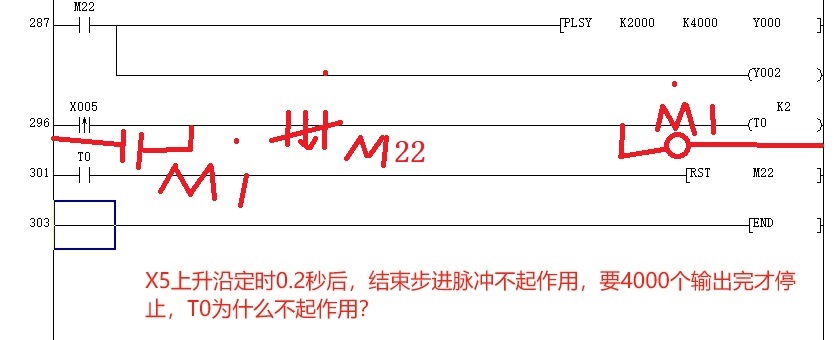

[attachment=292521]

改成這樣子嗎？

kiwso

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 307 個
工控威望: 412 點
下載積分: 2701 分
在線時間: 359(小時)
注冊時間: 2011-05-19
最后登錄: 2025-08-02
查看kiwso的主題 / 回貼

5樓發表于: 2023-11-28 22:25

只看該作者 | 小中大

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2867 個
工控威望: 3639 點
下載積分: 3562 分
在線時間: 3828(小時)
注冊時間: 2007-11-04
最后登錄: 2025-08-02
查看tingfenghu的主題 / 回貼

6樓發表于: 2023-11-28 23:05

只看該作者 | 小中大

引用
引用第4樓wjh732于2023-11-28 22:03發表的 :

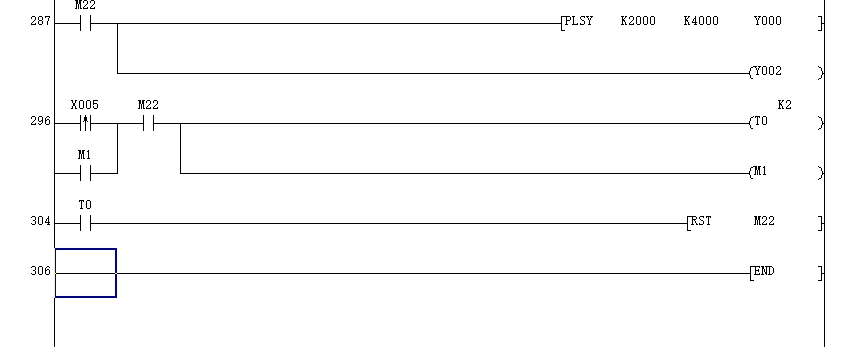

改成這樣子嗎？ [attachment=292522]

都用PLC，還有繼電器電路寫法，
SET M1 ，RST M1不行嗎？

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

青春灬顏

共同學習，共同進步。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 167 個
工控威望: 219 點
下載積分: 463 分
在線時間: 134(小時)
注冊時間: 2023-08-31
最后登錄: 2025-07-28
查看青春灬顏的主題 / 回貼

7樓發表于: 2023-11-29 09:40

只看該作者 | 小中大

不能用上升沿，上升沿觸發只有一個周期，

共同學習，共同進步。

那時年少

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 598 個
工控威望: 2260 點
下載積分: 29236 分
在線時間: 1312(小時)
注冊時間: 2021-03-24
最后登錄: 2025-08-02
查看那時年少的主題 / 回貼

8樓發表于: 2023-11-29 11:10

只看該作者 | 小中大

看來你沒搞懂上升沿下降沿的意思，一個掃描周期內有效，難道你PLC程序的掃描周期大于定時器200MS？

引用
引用第3樓wjh732于2023-11-28 21:58發表的 :
上升沿和下降沿后面不能用定時器是嗎？我明天試試看，謝謝。

qll72368

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 337 個
工控威望: 2471 點
下載積分: 3712 分
在線時間: 98(小時)
注冊時間: 2021-11-30
最后登錄: 2025-08-03
查看qll72368的主題 / 回貼

9樓發表于: 2023-11-29 15:00

只看該作者 | 小中大

可以試試4樓的方法

cypress1121

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 184 個
工控威望: 3272 點
下載積分: 19953 分
在線時間: 419(小時)
注冊時間: 2020-01-07
最后登錄: 2025-07-30
查看cypress1121的主題 / 回貼

10樓發表于: 2023-11-29 15:08

只看該作者 | 小中大

上升觸發或下降觸發，訊號遠快於計時器；且訊號為當下觸發時導通，所以不適合用計時器，如果一定要用請透過自保方式就可以了~~

gkrjyzcl

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 115 個
工控威望: 1006 點
下載積分: 214 分
在線時間: 40(小時)
注冊時間: 2022-03-16
最后登錄: 2025-07-28
查看gkrjyzcl的主題 / 回貼

11樓發表于: 2023-11-29 15:19

只看該作者 | 小中大

沿指令不能控制定時器吧

«
