工控人家園 綜合討論 關于轉盤CCD檢測機控制方法求教

超級菜青蟲

喜歡吃叫吃貨！喜歡XX叫日貨

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 263 個
工控威望: 544 點
下載積分: 1390 分
在線時間: 678(小時)
注冊時間: 2011-10-25
最后登錄: 2025-08-01
查看超級菜青蟲的主題 / 回貼

樓主發表于: 2023-09-14 14:43

只看樓主 | 小中大

我想象中這個程序控制方法是，X0上升沿記錄轉盤脈沖值，當轉盤脈沖值大于等于記錄值+與CCD距離脈沖時觸發CCD拍照信號，包括后面NG排廢也是同樣的。
不知道想得對不對，求大神指教。
脈沖速度很快，X0如何盡可能記錄準確也是個問題

超級菜青蟲

喜歡吃叫吃貨！喜歡XX叫日貨

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 263 個
工控威望: 544 點
下載積分: 1390 分
在線時間: 678(小時)
注冊時間: 2011-10-25
最后登錄: 2025-08-01
查看超級菜青蟲的主題 / 回貼

1樓發表于: 2023-09-14 14:45

只看該作者 | 小中大

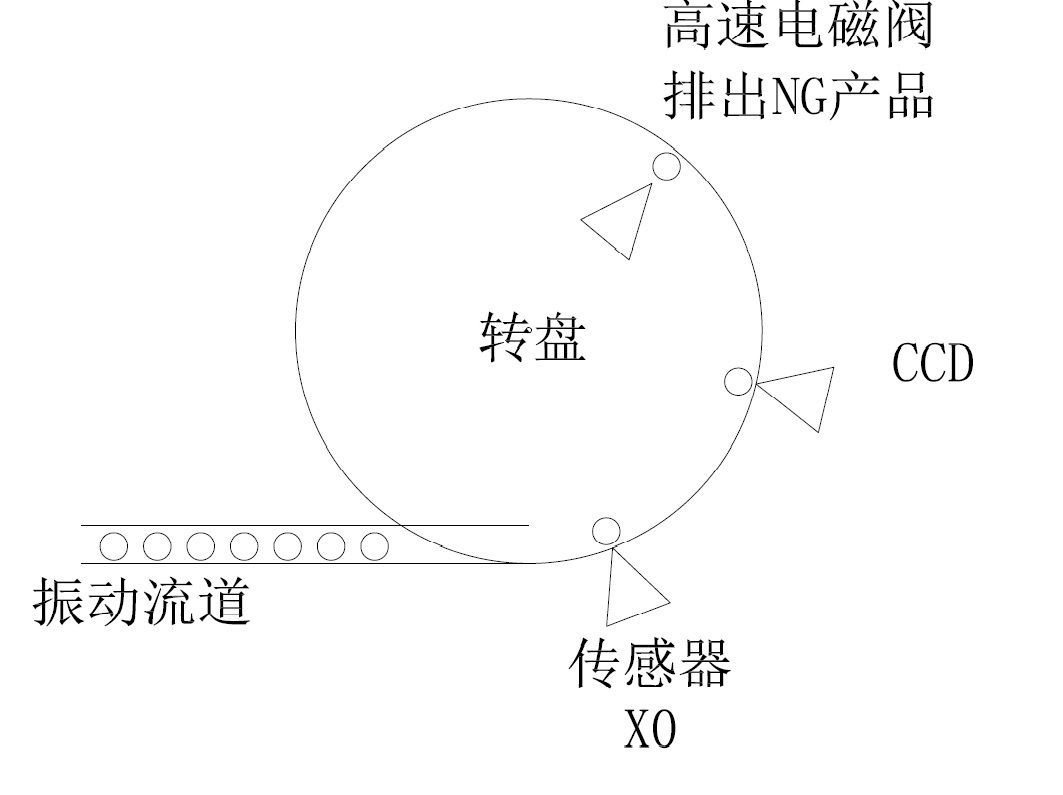

圖片：

卓發智能

相互學習，共同進步。

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2504 個
工控威望: 3124 點
下載積分: 12696 分
在線時間: 674(小時)
注冊時間: 2008-08-03
最后登錄: 2025-08-02
查看卓發智能的主題 / 回貼

2樓發表于: 2023-09-14 16:20

只看該作者 | 小中大

先試試看，應該沒有太大問題吧。

相信自我！

1935807118

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 681 個
工控威望: 873 點
下載積分: 2062 分
在線時間: 331(小時)
注冊時間: 2013-05-03
最后登錄: 2025-07-30
查看1935807118的主題 / 回貼

3樓發表于: 2023-09-14 16:39

只看該作者 | 小中大

從X0檢測到排NG那中間產品個數和產品間距都不確定吧

樓主留言：

產品是連續的，第一個還沒到CCD，第二個已經到X0了。這個要靠存址解決

超級菜青蟲

喜歡吃叫吃貨！喜歡XX叫日貨

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 263 個
工控威望: 544 點
下載積分: 1390 分
在線時間: 678(小時)
注冊時間: 2011-10-25
最后登錄: 2025-08-01
查看超級菜青蟲的主題 / 回貼

4樓發表于: 2023-09-14 16:49

只看該作者 | 小中大

也有可能X0記錄-觸發CCD，CCD的NG信號記錄-觸發排廢電磁閥

工控小c

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 451 個
工控威望: 2263 點
下載積分: 6845 分
在線時間: 444(小時)
注冊時間: 2022-10-14
最后登錄: 2025-08-01
查看工控小c的主題 / 回貼

5樓發表于: 2023-09-14 17:01

只看該作者 | 小中大

沒毛病，兩個先入先出隊列

雪山飛狐

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 13467 個
工控威望: 16230 點
下載積分: 48989 分
在線時間: 1058(小時)
注冊時間: 2019-06-05
最后登錄: 2025-08-02
查看雪山飛狐的主題 / 回貼

6樓發表于: 2023-09-15 07:26

只看該作者 | 小中大

先入先出隊列，正解。

xyhhcx1314

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 55 個
工控威望: 112 點
下載積分: 572 分
在線時間: 60(小時)
注冊時間: 2021-07-09
最后登錄: 2025-06-29
查看xyhhcx1314的主題 / 回貼

7樓發表于: 2023-09-15 10:22

只看該作者 | 小中大

X0記住進料位置，然后就是位置對比，到位置后該拍照拍照，該排不良排不良，我用信捷寫過1個，勉強能用

1935807118

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 681 個
工控威望: 873 點
下載積分: 2062 分
在線時間: 331(小時)
注冊時間: 2013-05-03
最后登錄: 2025-07-30
查看1935807118的主題 / 回貼

8樓發表于: 2023-09-15 12:20

只看該作者 | 小中大

產品和產品之間有個最小間隔距離要考慮，不然上個產品CCD拍照完成信號還沒輸出，下個產品就已經到了CCD拍照位，這樣就會導致漏檢。

13008952337

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 120 個
工控威望: 177 點
下載積分: 697 分
在線時間: 51(小時)
注冊時間: 2023-09-01
最后登錄: 2025-06-19
查看13008952337的主題 / 回貼

9樓發表于: 2023-09-29 12:43

只看該作者 | 小中大

振流道是一個擠一個，拍照最好單個拍，簡單點就是入口加控制閥，ccd加傳感器，感應到拍一次和進一個料，并判斷好壞，控制從哪個口排出
