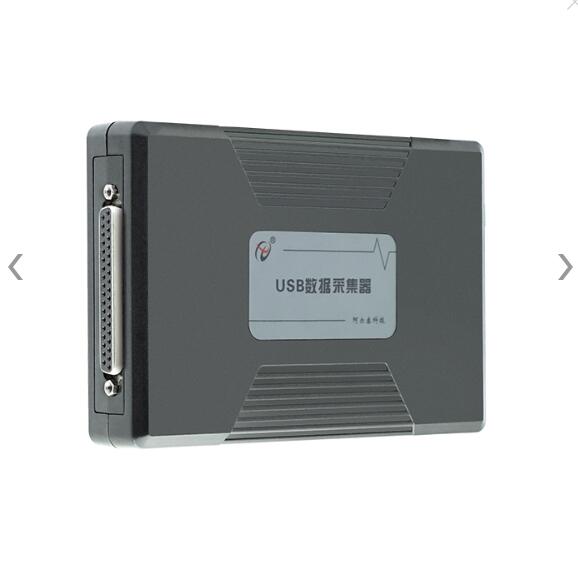

一、數據采集卡接線
1. USB線纜與板卡連接，將帶有螺絲的一端插入板卡USB口，順時針擰緊兩邊的螺絲；
2. 觀察電源線插入板卡的一端，使帶有兩個凸起的一面朝上，直接插入；
3. 將電源線插入插座，USB線纜另一端插入主機USB口后，板卡上指示燈RUN（綠色）及PWR（紅色）亮起。
二、安裝DAQ軟件
1. 雙擊打開下載好的ArtDAQ程序，點擊“下一步”，選擇我“接受該許可證協議中的條款”，選擇“完整安裝”，等待DMC安裝過程，在彈出的窗口中都點擊“下一步”，默認“全部”安裝類型，進行安裝，等待幾秒后在彈出的窗口中點擊“完成”；完成之后繼續等待安裝ArtDAQ，在彈出的窗口中都點擊“下一步”，默認“全部”安裝類型，進行安裝，等待幾秒后在彈出的窗口中點擊“完成”，DAQ軟件就裝好了。
三、安裝驅動
1.右鍵單擊電腦桌面中的“此電腦”，選擇“管理”，點擊窗口中的“設備管理器”，在界面中查看“其他設備”，右鍵單擊帶有黃色三角感嘆號的“ART Device”，選擇“更新驅動程序”，在彈出的界面中選擇“瀏覽我的電腦以查找驅動程序”，選擇“讓我從計算機上的可用驅動程序列表中選取”，點擊“下一頁”，點擊“從磁盤安裝”，點擊“瀏覽”，按照“C:\Program Files (x86)\ART Technology\ArtDAQ\Drivers\artdaq_inf”路徑打開“artdaq_inf”文件夾，電腦自動識別出“artdaq.inf”文件，點擊“打開”，點擊“確定”，點擊“下一頁”，驅動安裝完成，點擊“關閉”。
2. 在“計算機管理”界面選擇“服務和應用程序”，點擊“服務”，找出“ArtDAQ Service”，單擊右鍵，點擊“重新啟動”。
四、DAQ軟件功能演示
1.打開“DMC（設備配置管理工具）”，此時可在左側欄看到軟件已經識別出“USB3132”設備，點擊“USB3132“Dev1” ”，可以看到設備對應的基本信息，如型號、序列號、固件版本號等。
2.分別點擊DMC和ART-DAQ可看到軟件的版本號。
3.點擊左側面板“ArtDAQ任務”，可在右側看到“添加任務”和“刪除任務”的操作指南。
4.右鍵單擊“ArtDAQ任務”，創建新任務。在彈出的界面中可看到有“采集信號”和“生成信號”兩大類，根據自己的需求，選擇合適的功能。這里使用USB3132的AD功能進行采集電壓信號，選擇“采集信號-模擬輸入-電壓”，進行操作。（若需同時使用采集卡其他功能則需再次創建一個新任務）
5.選擇“ai0”通道，點擊下一步，打開DAQ面板。可在右側面板看到采集模式等設置（采樣模式等設置在產品說明書中有詳細介紹）。
6.右鍵單擊通道設置下的Dev1/ai0，可以對通道進行增加、刪除、調整、修改配置以及重命名。“調整通道”是將該通道調整為其他未選擇的通道；“修改配置”，根據采集卡的量程等設置信號輸入范圍（實際信號大小必須在該范圍之內，不能超過該范圍），根據實際接線選擇“單端”/“非參考單端”/“差分”；“自定義換算”可選擇“無換算”/“新建”/（選擇先前定義好的）。點擊“新建”，選擇一個需要換算的類型，以線性換算為例，設置“輸入名稱”，點擊“確定”，根據輸入信號大小與實際物理量的對應關系修改“斜率”等，點擊“確定”，點擊“應用”，此時就將該自定義換算應用到該通道了。假設我們需要將采集到的值換算為溫度值，那么我們可以將該通道重命名為“wd”來進行表示；再次點擊“修改配置”，恢復為“<無換算>”。
五、DAQ使用及現場接線
1.打開產品說明書，找到“接線定義”，查看各個接口的定義。
2.給ai0通道接入一個5V的直流電壓信號進行采集。使用信號發生器CH1通道，波形選擇“直流波”，電壓設置5V，按照產品說明書中接線定義，將信號發生器CH1的黑色夾子（信號負端）接端子板“34”（AGND）引出的線，紅色夾子（信號正端）接“37”（AI0）引出的線，將兩根線分開放，防止短路。
3.將“定時設置”和“觸發設置”設置好（根據信號及采樣需求設置），點擊DAQ面板中的“運行”按鈕，數據采集卡開始采集，默認顯示類型為“圖形”，可看到屏幕上顯示出一個幅值為5V的波形；將顯示類型選擇為“表格”，可看到下方面板展示出當前采集值的實時數據。（“圖形/表格”，選擇哪種類型屏幕上就會顯示哪種類型的，只能顯示其中一個類型。）觀察完之后點擊“停止”。
4.使用保存數據功能，先點擊“數據保存”，這里可以選擇“文件格式”以及“保存路徑”，也可進行“文件設置”，當文件過大的時候?qū)⑽募鸱郑辉O(shè)置好之后，點擊“運行”，經過一段時間后點擊“停止”，一次完整的數據保存就完成了。每次保存數據需確保路徑之前沒被使用過，以防覆蓋之前保存的內容。（此次設置的采集模式為連續采樣，因此，需要手動點擊“停止”）
5.點擊“數據回放”，設置需要查看的路徑及格式等，點擊“確定”，此時可看到表格中顯示出剛才保存的數據（也可選擇“圖形”類型進行顯示），數據回放完成之后，會出現一個彈窗提示“數據回放完成”，點擊確定；找出剛才保存的文件的路徑，直接打開，可在Excel中顯示出數據。
6.點擊“修改通道配置”，選擇“自定義換算”，選擇一個自定義換算，（選擇的自定義換算為“線性換算”，斜率為2，截距為0；第一次使用需點擊“新建”，設置自定義換算），此時點擊“運行”，可看到表格中的數據大小為10左右（為輸入信號的2倍），設置“圖形”顯示類型，顯示出幅值為10的波形。觀察完之后點擊“停止”。
7.給ai2通道接入一個±10V的正弦信號進行采集。使用信號發生器CH2通道，波形選擇“正弦波”，設置CH2為“ON”，調整頻率為1KHz，幅度為20V，按照產品說明書中接線定義，將信號發生器CH2的黑色夾子（信號負端）接端子板“34”（AGND）引出的線，紅色夾子（信號正端）接“35”（AI2）引出的線，將幾根線分開放，防止短路。
8.“增加通道”，選擇“ai2”，點擊運行（該采集卡默認采樣量程為±10，因此這里不再修改通道配置），可看到圖形顯示出幅值為10的紅色波形，大小為±10V正弦信號藍色波形。（根據實際使用的通道進行選擇通道，所有通道的圖像都顯示在同一個坐標），運行中也可通過改變待讀取采樣及采樣速率來改變波形的顯示。選擇顯示類型為“表格”，可看到下方表格實時出現采集到的數據大小。觀察完之后點擊“停止”。
