廠里配電房各工段用的德力西DTSF606電表，現在想把各表電量通過485通訊統計，但是沒有查到通訊手冊無從下手。有這方面資源的師傅共享下，先謝謝大家。

我也在找

有個德力西儀表官網，去下或直接打售后電話要

DL/T645-2007 《多功能電能表通信協議》
DL/T645-1997《多功能電能表通信協議》

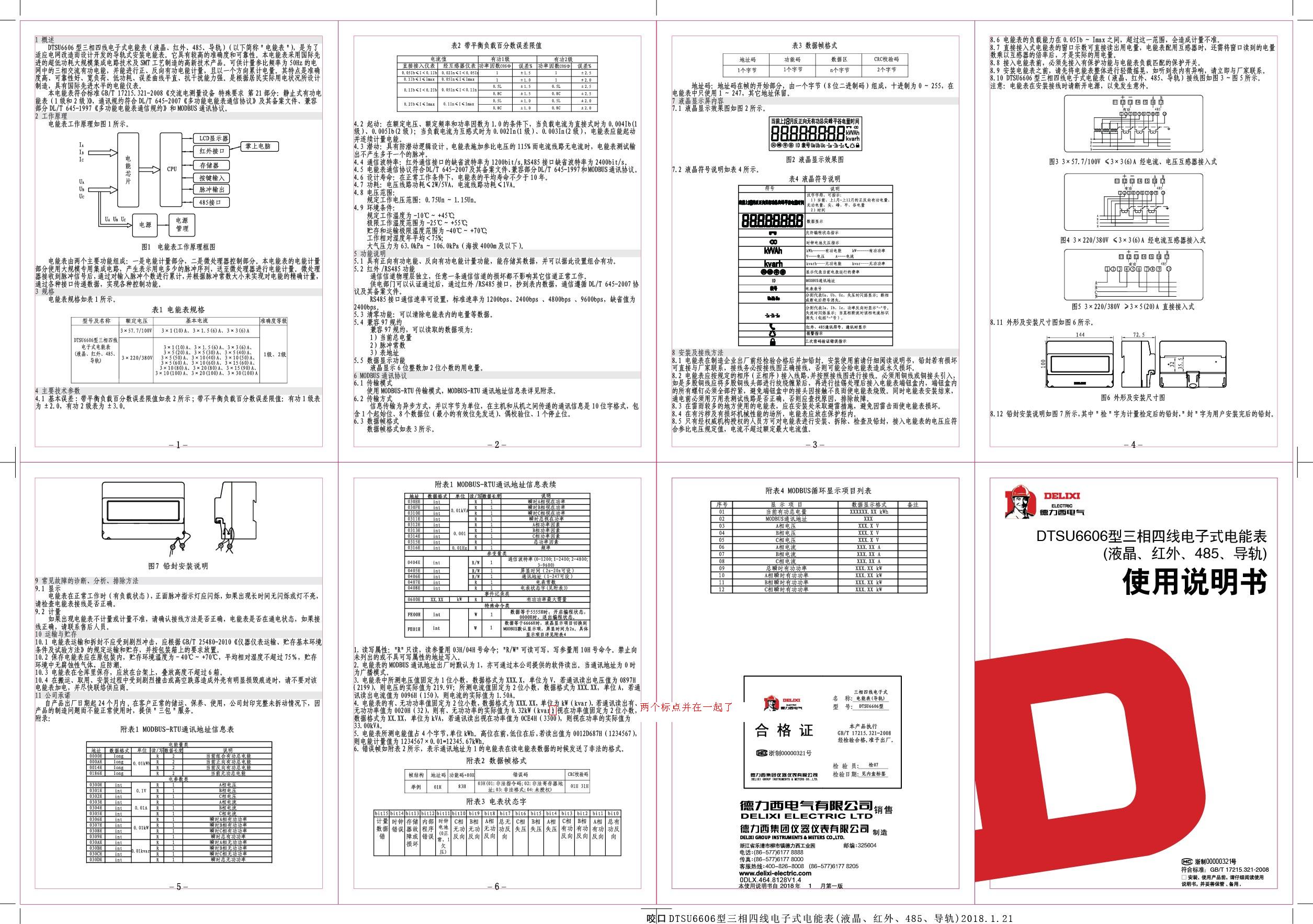

參考下吧，已經做過的德力西MODBUS-RTU協議的通訊。數據處理需要注意下互感比的。

有解釋一下的沒！！！“正向有功電能”=是否可以理解為正常使用的電量度數，反向有功電能是指什么？？？

需要查看電表的協議，一般電表分2種協議，1-MODBUS-RTU,2-電力規約，電力規約分2中，2-1_DL/T645-1997,2-2DL/T645-2007

LD/T645 1997
DSSD331  威盛表
2400，E,8，1,/1200，E,8，1

發送指令-16進制
68+（表地址） 68 01 02 43 C3 XX 16

68啟始碼
01讀取
02數據長度
43 C3電量標識（讀得的電量值也要減33）
43-33=10（0001 0000 正相電量-總電能）
C3-33=90（1001 0000 電能量  00當前 00有功）
16結束標志

XX為校驗碼，68+-----+C3(值和大于256減去256，差或小于等于256值為校驗碼)
例子：電表地址00 00 00 00 00 01，讀取正向總有功電能
01 02 43 C3 固定，DA校驗碼
發送：68 01 00 00 00 00 0068 01 02 43 C3 DA 16
接受：68 01 00 00 00 00 00 68 81 17 43 C3 55 57 3B 33 DD 5D 16
有效數據減33
55 57 3B 33
-33
22 24 08 00
反向檢驗
082422----除以100
824.22KWH

DL/T645-2007
2400，E,8，1,
DSZ719-表地址41701747139
11 04 33 33 34 33固定碼-EC校驗碼

發送：68 39 71 74 01 17 04 68 11 04 33 33 34 33 EC 16
接收：68 39 71 74 01 17 04 68 91 08 33 33 34 33 5B 3A 37 33 6F 16
解析：
39 71 74 01 17 04代表表地址，
68幀間隔，
16結束標志，
11 04代表讀總有功電能數據實數，
EC校驗碼來源 68+39+++34+33,如果值大于256，大于256的值舍去，余值就是校驗碼。
接受數據解析：
有效數據各減去33
5B 3A 37 33，
-33，
28 07 04 00，
值反向讀取040728，
除以100， 407.28KWH

MUDUSRTU電表，查找表的通信規約，定義的數據地址如總正向有功電能0000H-FOLT,
讀取對應地址400001，如果讀取電流值一般要乘以電流比再乘以一個系數如CT=40,系數0.001,實際值=AI/1000*CT
希望對你有幫助

DL/T645-1997規約 DL-T645-1997通訊規約.doc (632 K) 下载次数:68

感謝分享

引用

引用第5樓客官小店有請于2022-04-27 18:29發表的  :
有解釋一下的沒！！！“正向有功電能”=是否可以理解為正常使用的電量度數，反向有功電能是指什么？？？

反向有功一般多用于發電，
比如家里太陽能發電，
正常情況家里用電網的電，正向有功，
當家里太陽能發電向電網賣電，反向有功

以前電廠用機械表，要裝４個電表，正反向有功，無功．
