關于PLC介紹，以及接線方式
【什么是源型，上面是漏型，求高手來指點】
分別接線方式又有上面不一樣，有什么地方需要特別注意的？

學習交流直接微信掃頭像，簡單粗暴。

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

發送短信
加為好友

精華主題: 8 篇
發帖數量: 9733 個
工控威望: 8632 點
下載積分: 16875 分
在線時間: 5340(小時)
注冊時間: 2006-08-10
最后登錄: 2025-08-04
查看ymmfa的主題 / 回貼

1樓發表于: 2022-11-25 13:58

只看該作者 | 小中大

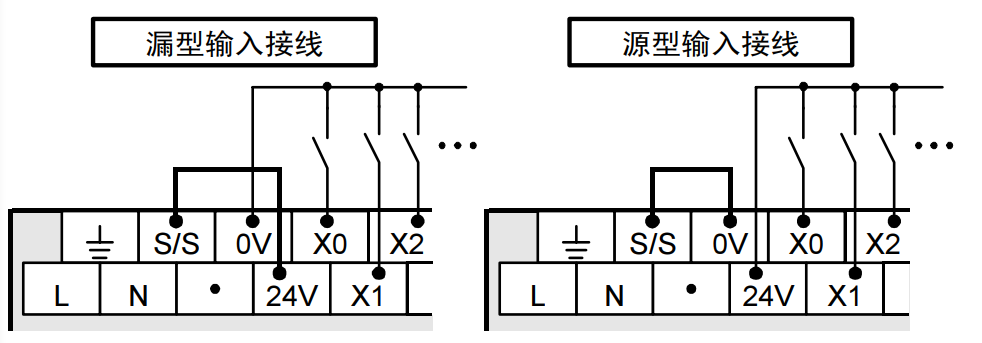

按字面意思，就是電流漏下去和電流冒出來。
