FBS-60MA

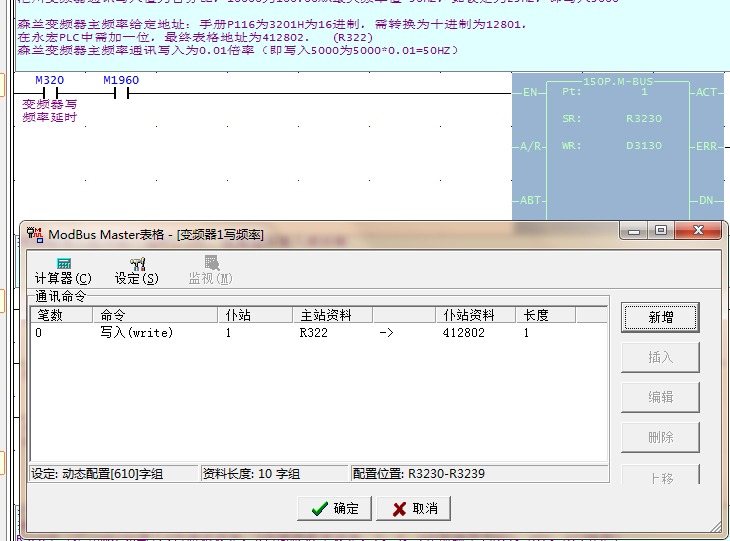

RS485與SB70通訊，，，端口都應該是設置正確的， 可以通過變頻器 頻率給定地址3201H 寫入給定頻率
以下寫入測試是正常的
寫入正常

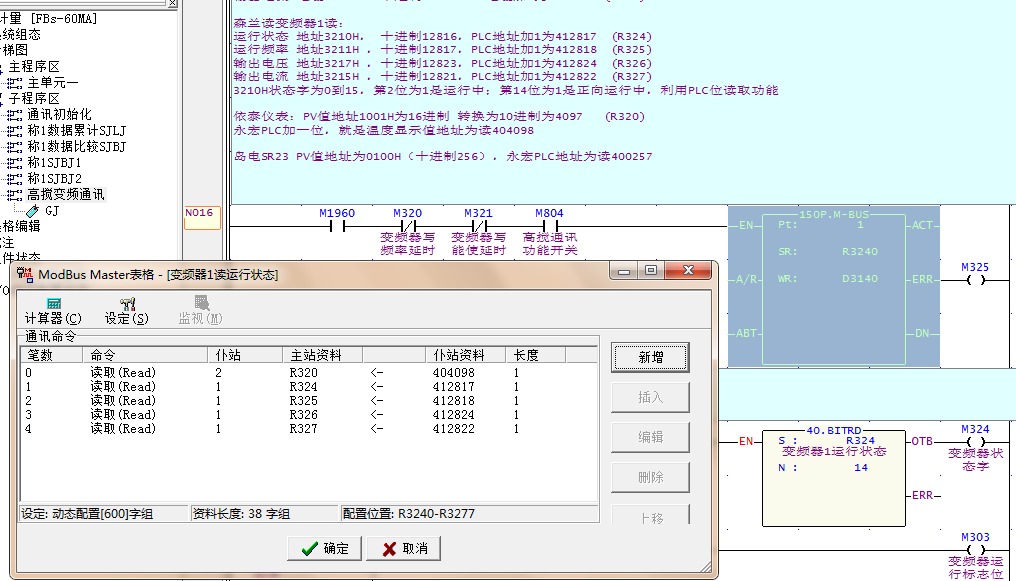

但是讀變頻器的運行狀態字電流電壓都不正常。。讀地址2溫控是正常的
讀頻率電流電壓狀態字都不正常



通訊地址反復檢查過應該是對的，，同樣的方式，地址改一下讀匯川變頻器也是正常的，，，都搞頭大了。。。

  通訊地址




已確認是變頻器干擾問題，程序沒問題，在辦公室用同型號小功率調試正常，，，到現場110kW就不正常。。。如何是好，線己用屏蔽雙絞線了，長度小于10米的。。。。

=####################
試了好多方法都解決不了干擾問題，車間大功率變頻器太多了，布線的問題太多了。。。

準備放棄通訊方式，改PLc模擬量輸出試試。

是通訊延遲問題么？？？

學習了

森蘭變頻器3201H對應的正轉、反轉、停止的位操作哪個大師能講的詳細一點

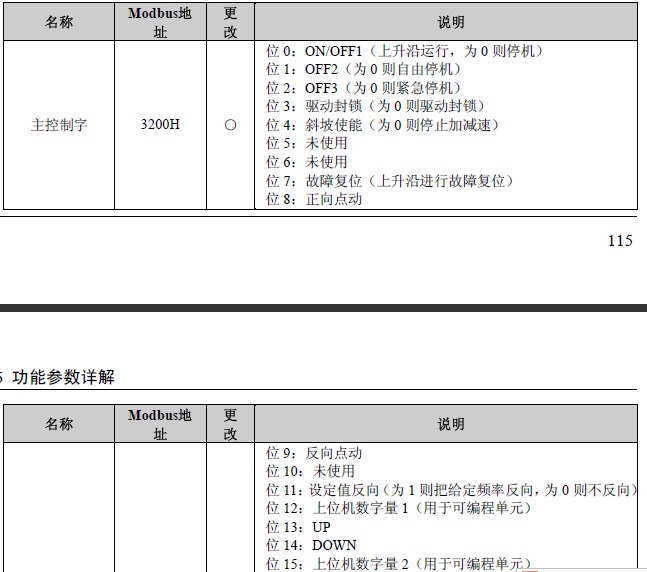

控制字地址是3200H

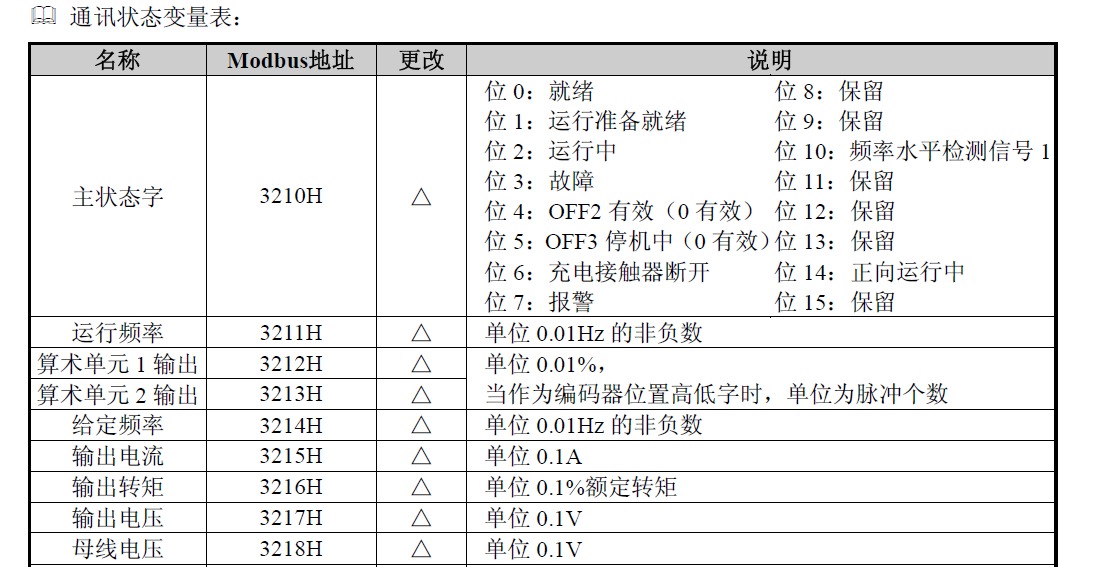

狀態字   3210H

控制字中好像沒有正反轉位，只有正、反轉點動位
是不是要通過位11 來設定 反向值 操作？ 要測試一下

引用

引用第3樓ysjwcwwfn于2022-07-18 19:47發表的  :
森蘭變頻器3201H對應的正轉、反轉、停止的位操作哪個大師能講的詳細一點

(1)先用串口助手測試接收數據是否正常
(2)一般調用一次M-BUS指令也行。如果僅僅為了測試讀取數據是否正常，建立一個測試通道(比如母線電壓或輸出電流)即可

SB70變頻器手冊
http://www.chinavvvf.com/uploadfile/2019/0328/20190328033737540.pdf

謝謝回復
測試了，電流電壓都不對，收到的狀態字 與手冊也不相符，但寫入頻率測試正常。
調用一次M-BUS指令到是個方法，明天試試

本來是匯川變頻器，都測試好了，到現場客戶卻換成森蘭，在現場改了沒通訊上，頭大。。。

引用

引用第5樓乘風破浪93于2022-07-18 20:16發表的  :
(1)先用串口助手測試接收數據是否正常
(2)一般調用一次M-BUS指令也行。如果僅僅為了測試讀取數據是否正常，建立一個測試通道(比如母線電壓或輸出電流)即可
