第一次用西門子的PLC，請教大神們置位怎么用？

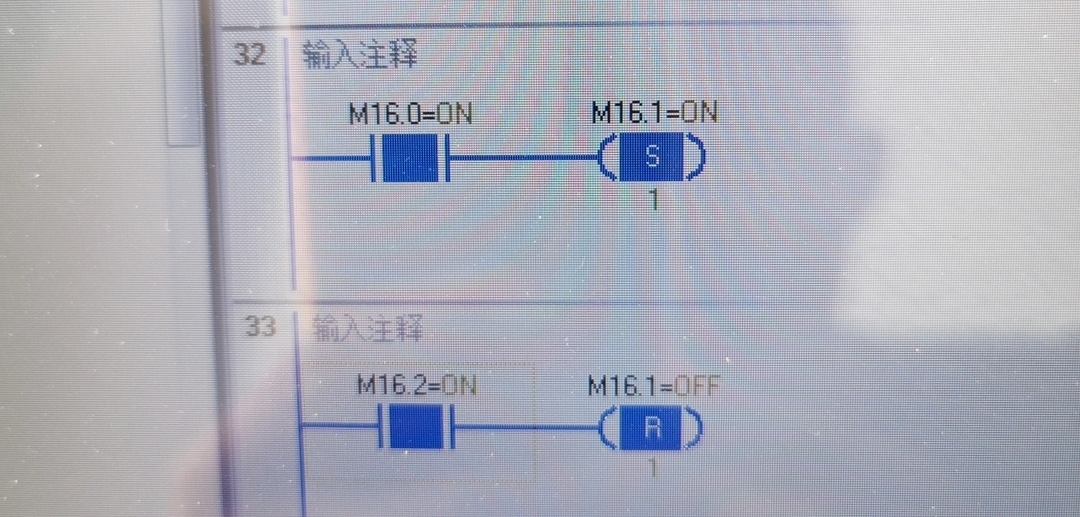

為什么復位了上面的M16.1還是ON？而且M16.0OFF后置位也不保持

用沿信號觸發，不然條件常通的就不能復位

引用

引用第2樓荏苒幾盈虛于2021-07-22 11:53發表的  :
用沿信號觸發，不然條件常通的就不能復位

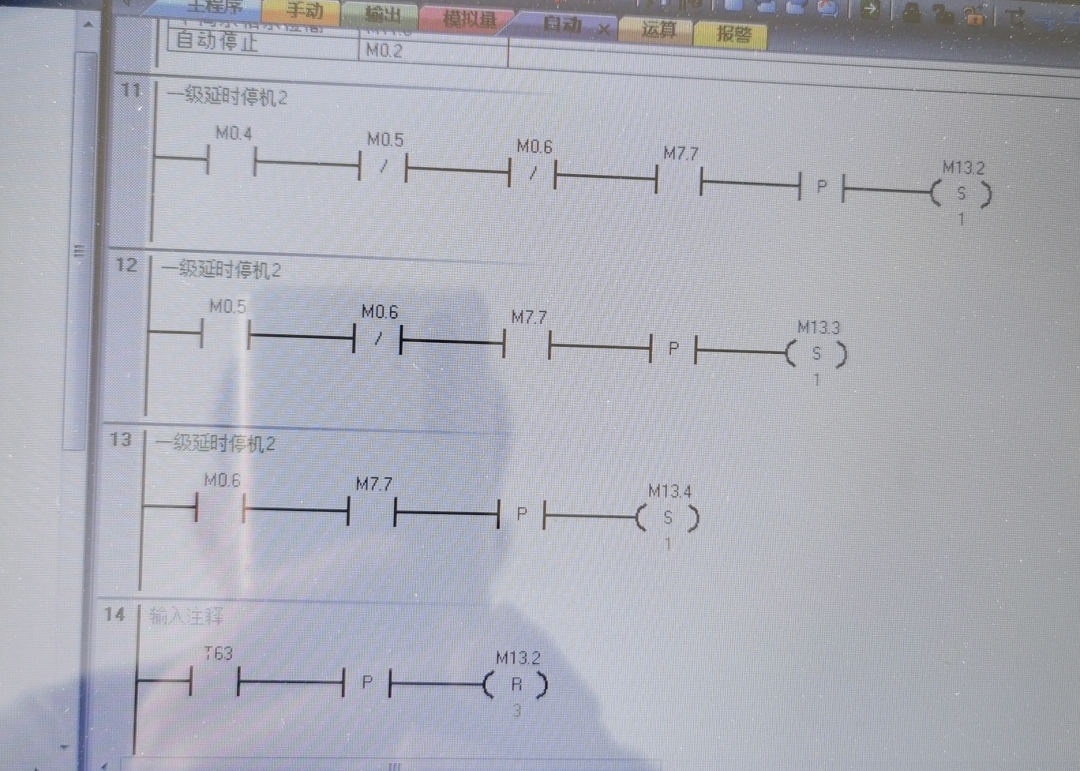

那我分級置位的用的同一信號，結果三級一起置位了，這又是什么問題呢？謝謝！

1樓的程序寫的就有問題啊，你置位一直有信號，下一行立馬復位，等下個掃描周期過來馬上有置位了

現在用M7.7的上升沿做能達到效果。
但是把三級放一個程序段里就不行，分三個段卻可以。
三菱就方便多了。
三菱梯形圖寫長了查起來麻煩；西門子的仿真麻煩。
個人見解。
感謝各位了！！

西門子的輸出和單片機一樣，上面置位，下面復位，但是第二個周期又置位，復位。相當于以掃描周期作PWM輸出。三菱的只是以自上而下軟件最后一個有效的輸出作為狀態輸出。

置位和復位  上面是地址  下面數字是連續置位或者復位的數量，對某個位，置位和復位如果同時執行，以最后輸出為準。

用RS觸發器就可以了  還可以解決復位置位優先的問題

引用

引用第4樓heiheiwodeai于2021-07-22 12:52發表的  :
1樓的程序寫的就有問題啊，你置位一直有信號，下一行立馬復位，等下個掃描周期過來馬上有置位了

我這是單獨寫的兩行，在線仿真。

有時不熟一個產品，一時半會真理解不了說明�，F在程序正常運行，但是感覺寫得很雜。
西門子200就是不能像三菱那樣離線仿真，不能在運轉中在線修改程序。
或許是我了解不夠！
