工控人家園 綜合討論 FX5U內置485通信怎么與威綸TK6071IP二線制通信

kouxiangtang

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 72 個
工控威望: 120 點
下載積分: 5141 分
在線時間: 153(小時)
注冊時間: 2018-02-02
最后登錄: 2025-08-02
查看kouxiangtang的主題 / 回貼

樓主發表于: 2018-03-08 21:41

只看樓主 | 小中大

FX5U內置485通信怎么與威綸TK6071IP二線制通信，看了本壇的實例還是通信不上，不知道哪里錯了。

ma924888027

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1243 個
工控威望: 5843 點
下載積分: 551 分
在線時間: 259(小時)
注冊時間: 2012-10-18
最后登錄: 2024-12-05
查看ma924888027的主題 / 回貼

1樓發表于: 2018-03-09 08:46

只看該作者 | 小中大

觸摸屏端"1--R485-","2--R485+"

wangxiaocha

級別: 實習會員

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 45 點
下載積分: 1340 分
在線時間: 4(小時)
注冊時間: 2018-01-05
最后登錄: 2020-03-04
查看wangxiaocha的主題 / 回貼

2樓發表于: 2018-03-09 10:38

只看該作者 | 小中大

不舍晝夜

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 34 個
工控威望: 108 點
下載積分: 2334 分
在線時間: 27(小時)
注冊時間: 2018-07-06
最后登錄: 2025-03-27
查看不舍晝夜的主題 / 回貼

3樓發表于: 2018-11-24 15:08

只看該作者 | 小中大

是線接錯了還是參數沒設好啊

henrywang10

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 249 個
工控威望: 306 點
下載積分: 696 分
在線時間: 184(小時)
注冊時間: 2015-10-06
最后登錄: 2025-08-02
查看henrywang10的主題 / 回貼

4樓發表于: 2021-10-06 22:14

只看該作者 | 小中大

母頭引腳是6與9號，這線怎么接到三菱5u，我懷疑是不是供應商配錯線了

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4859 個
工控威望: 8286 點
下載積分: 18141 分
在線時間: 3398(小時)
注冊時間: 2016-10-31
最后登錄: 2025-08-02
查看夢雨天涯的主題 / 回貼

5樓發表于: 2021-10-06 22:33

只看該作者 | 小中大

引用
引用第4樓henrywang10于2021-10-06 22:14發表的 :
母頭引腳是6與9號，這線怎么接到三菱5u，我懷疑是不是供應商配錯線了

用485就行，不是232

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群462042464

henrywang10

級別: 略有小成

發送短信
加為好友

6樓發表于: 2021-10-06 22:45

只看該作者 | 小中大

就是用485 三菱內置485里面有SG SDB RDB SDA RDA.這線怎么接？說明書是說用威倫的1pin與2pin去接，可是1pin與2pin根本就沒有引線

zhangqi_1234

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 337 個
工控威望: 493 點
下載積分: 4017 分
在線時間: 251(小時)
注冊時間: 2013-03-22
最后登錄: 2025-05-21
查看zhangqi_1234的主題 / 回貼

7樓發表于: 2021-10-07 00:02

只看該作者 | 小中大

FX5U的SDA與RDA短接后，接屏的RS485接口的1Pin；FX5U的SDB與RDB短接后，接屏的RS485接口的2Pin。另外，F(xiàn)X5U的程序中要設置RS485接口的通信參數，屏的畫面工程中也要設置通信參數。

大鵬展翅168

勿以惡小而為之，勿以善小而不為。惟賢惟德，能服于人。

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1259 個
工控威望: 1545 點
下載積分: 6939 分
在線時間: 623(小時)
注冊時間: 2008-12-13
最后登錄: 2025-07-31
查看大鵬展翅168的主題 / 回貼

8樓發表于: 2021-10-07 08:08

只看該作者 | 小中大

你要上圖大家才能幫助你呀。檢查接線，檢查PLC和觸摸屏設置觸摸屏設置有2W 和4W的

apei2014

工控的世界，我不懂

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1214 個
工控威望: 1859 點
下載積分: 81667 分
在線時間: 541(小時)
注冊時間: 2016-08-15
最后登錄: 2025-08-02
查看apei2014的主題 / 回貼

9樓發表于: 2021-10-07 08:33

只看該作者 | 小中大

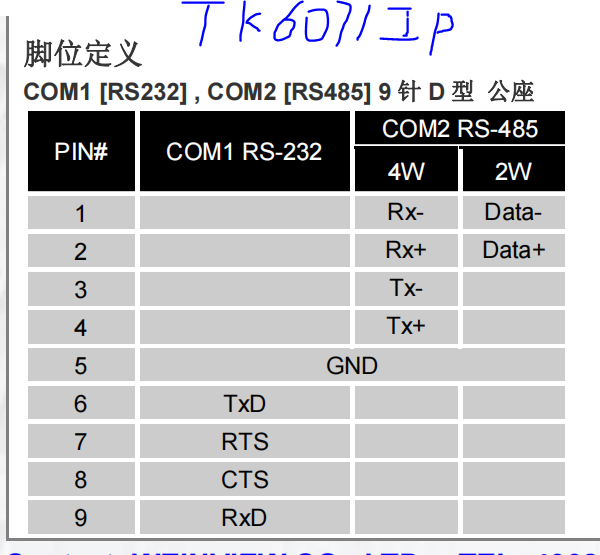

圖片：

按這個接線

東隅已逝，桑榆非晚。

zengtie1992

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 128 個
工控威望: 277 點
下載積分: 2377 分
在線時間: 97(小時)
注冊時間: 2019-05-20
最后登錄: 2025-07-08
查看zengtie1992的主題 / 回貼

10樓發表于: 2021-10-07 15:47

只看該作者 | 小中大

RS4852W

2接A,1接B, SDA RDA短接，SDB RDB短接

GXWORKS3三菱PLC軟件設置，MC協議，選擇數據位：7bit，偶效驗，停止位：1bit，波特率：9600

我一直都是這樣用的
