工控人家園 綜合討論 三菱PLC突然斷電如何防止負載氣缸同時復位？

自學成才

不懂就一定要問!!!

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 194 個
工控威望: 376 點
下載積分: 2978 分
在線時間: 169(小時)
注冊時間: 2008-09-02
最后登錄: 2025-05-18
查看自學成才的主題 / 回貼

樓主發表于: 2021-03-28 14:08

只看樓主 | 小中大

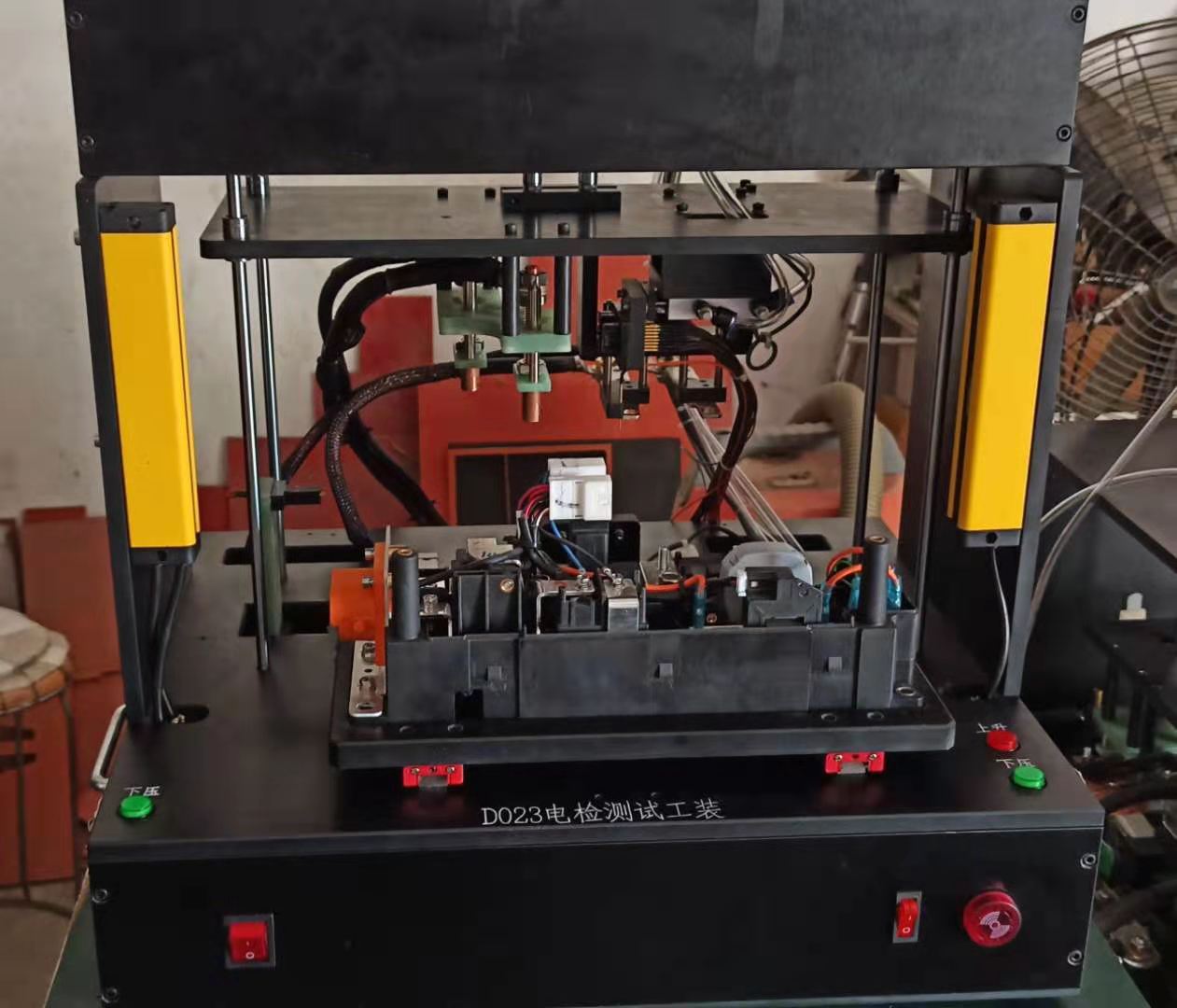

圖片：

設備在運行過程中，突然斷電時怎樣防止氣缸同時復位？采取硬件措施還是軟件可以解決這個問題？
這臺設備由三菱PLC控制，運行的順序是氣缸先把產品推到檢測工位，送料到位后下壓氣缸動作，下壓到位后側推氣缸動作。下壓板和側推板上都有探針，如果設備突然斷電三個氣缸會同時復位。這樣會撞壞探針。請問朋友們有沒有解決方法。

bruce2020

級別: 論壇先鋒

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1315 個
工控威望: 1581 點
下載積分: 3944 分
在線時間: 895(小時)
注冊時間: 2017-11-25
最后登錄: 2025-08-03
查看bruce2020的主題 / 回貼

1樓發表于: 2021-03-28 14:22

只看該作者 | 小中大

全部用雙作用的電磁閥。除非斷氣，不然，控制端不動作，它是不會復位的。
如果你有儲氣罐，那么氣源的問題也解決了。

mmxx111

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 383 個
工控威望: 492 點
下載積分: 1219 分
在線時間: 454(小時)
注冊時間: 2012-10-11
最后登錄: 2025-07-31
查看mmxx111的主題 / 回貼

2樓發表于: 2021-03-28 14:32

只看該作者 | 小中大

氣源保壓處理或更換雙控電磁閥.

superandy

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 266 個
工控威望: 3115 點
下載積分: 27049 分
在線時間: 308(小時)
注冊時間: 2010-01-19
最后登錄: 2025-07-12
查看superandy的主題 / 回貼

3樓發表于: 2021-03-28 14:59

只看該作者 | 小中大

同意1樓

5195815

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 22 個
工控威望: 4707 點
下載積分: 12995 分
在線時間: 915(小時)
注冊時間: 2017-12-23
最后登錄: 2025-08-02
查看5195815的主題 / 回貼

4樓發表于: 2021-03-28 15:25

只看該作者 | 小中大

點贊1樓

自學成才

不懂就一定要問!!!

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 194 個
工控威望: 376 點
下載積分: 2978 分
在線時間: 169(小時)
注冊時間: 2008-09-02
最后登錄: 2025-05-18
查看自學成才的主題 / 回貼

5樓發表于: 2021-03-28 16:33

只看該作者 | 小中大

謝謝1樓的朋友，學習了

bruce2020

級別: 論壇先鋒

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1315 個
工控威望: 1581 點
下載積分: 3944 分
在線時間: 895(小時)
注冊時間: 2017-11-25
最后登錄: 2025-08-03
查看bruce2020的主題 / 回貼

6樓發表于: 2021-03-28 16:50

只看該作者 | 小中大

我這里做個一個比較復雜的大氣缸控制。沖壓用的。一個氣缸兩對雙作用的高速電磁閥控制。同時還要用模擬量監控上升狀態和下降狀態，兩者的壓力差。壓力差超出范圍，機器報警。監控壓力差的目的是為了沖壓速度和力度更穩定。因為電磁閥換向節流閥排氣等，都會影響壓力差，所以在調整的時候，對時序圖要求比較嚴格。速度不能太慢，模具沖壓的聲音不能太大聲，氣缸上下的速度，節奏平穩，

子丑寅卯9

好鋼是煉出來的; 好妞是泡出來的!

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1223 個
工控威望: 6798 點
下載積分: 9012 分
在線時間: 335(小時)
注冊時間: 2008-05-17
最后登錄: 2024-07-10
查看子丑寅卯9的主題 / 回貼

7樓發表于: 2021-03-29 09:22

只看該作者 | 小中大

引用
引用第6樓bruce2020于2021-03-28 16:50發表的 :
我這里做個一個比較復雜的大氣缸控制。沖壓用的。一個氣缸兩對雙作用的高速電磁閥控制。同時還要用模擬量監控上升狀態和下降狀態，兩者的壓力差。壓力差超出范圍，機器報警。監控壓力差的目的是為了沖壓速度和力度更穩定。因為電磁閥換向節流閥排氣等，都會影響壓力差，所以在調整的時候，對時序圖要求比較嚴格。速度不能太慢，模具沖壓的聲音不能太大聲，氣缸上下的速度，節奏平穩，

精度要求這么高干脆用液壓或者伺服電缸算了。
