工控人家園 綜合討論 模擬量轉換問題請教

雪花飄飄

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 2626 個
工控威望: 2052 點
下載積分: 6763 分
在線時間: 3553(小時)
注冊時間: 2007-09-03
最后登錄: 2025-07-29
查看雪花飄飄的主題 / 回貼

樓主發表于: 2020-11-20 08:26

只看樓主 | 小中大

大家好，現在有1電阻尺，量程0-1250mm 模擬量4-20ma輸入到臺達ES2模擬量模塊。
模擬量模塊更改CHI通道輸入模式為4-20ma，其它未做修改。

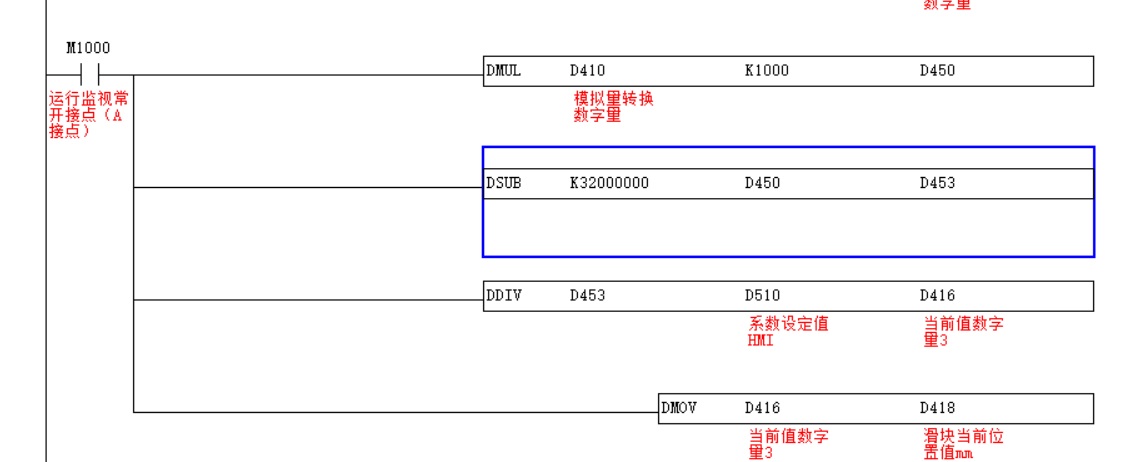

D410為模擬量轉換后的數字量。0-32000 。D450放大1000倍暫存。
電阻尺反向安裝，D453為轉換后數字量的逆序值。D510為一個系數值。
現在出現的問題是在最高位置時觸摸屏顯示值大于實際測量值，而在最低位置時觸摸屏顯示值卻小于實際測量值。

gxtmdb82164

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 828 個
工控威望: 1207 點
下載積分: 572 分
在線時間: 668(小時)
注冊時間: 2019-09-22
最后登錄: 2025-08-05
查看gxtmdb82164的主題 / 回貼

1樓發表于: 2020-11-20 09:08

只看該作者 | 小中大

要做校準的，幾乎所有的非數字型傳感器拿到手都需要做一次校準，把0點和滿量程對應的物理量記錄下來，而不是直接用理論計算值，也就是你這個的D510咋來的，而且你這個看起來只有一個比例調節，是不夠的，起碼要再調整一下零點。

極端情況下用二次曲線甚至分段線性化才能保障一個傳感器的絕對重復精度

還有就是電阻式電子尺最好只用中間的一部分，兩頭線性度都是不太好的，除非行程不夠否則不要用

本帖最近評分記錄：

下載積分:+5(雪花飄飄) 真誠感謝！

雪花飄飄

級別: VIP會員

發送短信
加為好友
QQ聯系

2樓發表于: 2020-11-20 09:54

只看該作者 | 小中大

引用
引用第1樓gxtmdb82164于2020-11-20 09:08發表的 :
要做校準的，幾乎所有的非數字型傳感器拿到手都需要做一次校準，把0點和滿量程對應的物理量記錄下來，而不是直接用理論計算值，也就是你這個的D510咋來的，而且你這個看起來只有一個比例調節，是不夠的，起碼要再調整一下零點。

極端情況下用二次曲線甚至分段線性化才能保障一個傳感器的絕對重復精度

還有就是電阻式電子尺最好只用中間的一部分，兩頭線性度都是不太好的，除非行程不夠否則不要用

感謝您的回復。
還有一個問題。就是你說的二次曲線甚至分段線性化才能保障一個傳感器的絕對重復精度，
這個如何來做？最終的精度可能不需要很精確，±5mm范圍都是允許的。

tangjiezyc

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 493 個
工控威望: 5451 點
下載積分: 71 分
在線時間: 520(小時)
注冊時間: 2020-06-11
最后登錄: 2025-08-05
查看tangjiezyc的主題 / 回貼

3樓發表于: 2020-11-24 14:48

只看該作者 | 小中大

你這關系式的比例都不對，32000時是1250MM，但6400是就不是250MM了。
