工控人家園 綜合討論 [討論帖]三菱PLC置位復位優先權

阿萱子v

道阻且長，共同進步

級別: 論壇先鋒

發送短信
加為好友

精華主題: 1 篇
發帖數量: 389 個
工控威望: 1072 點
下載積分: 819 分
在線時間: 304(小時)
注冊時間: 2020-06-06
最后登錄: 2025-07-28
查看阿萱子v的主題 / 回貼

樓主發表于: 2020-06-20 09:02

只看樓主 | 小中大

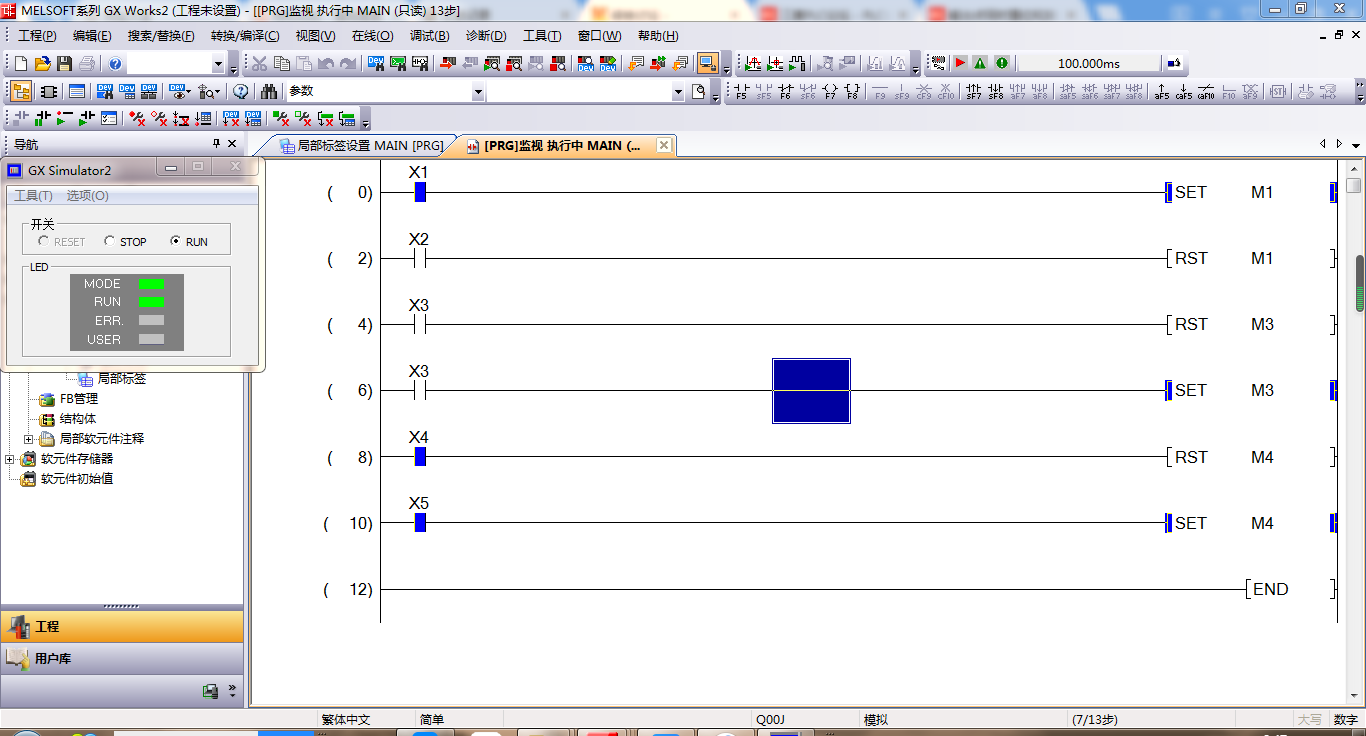

圖片：

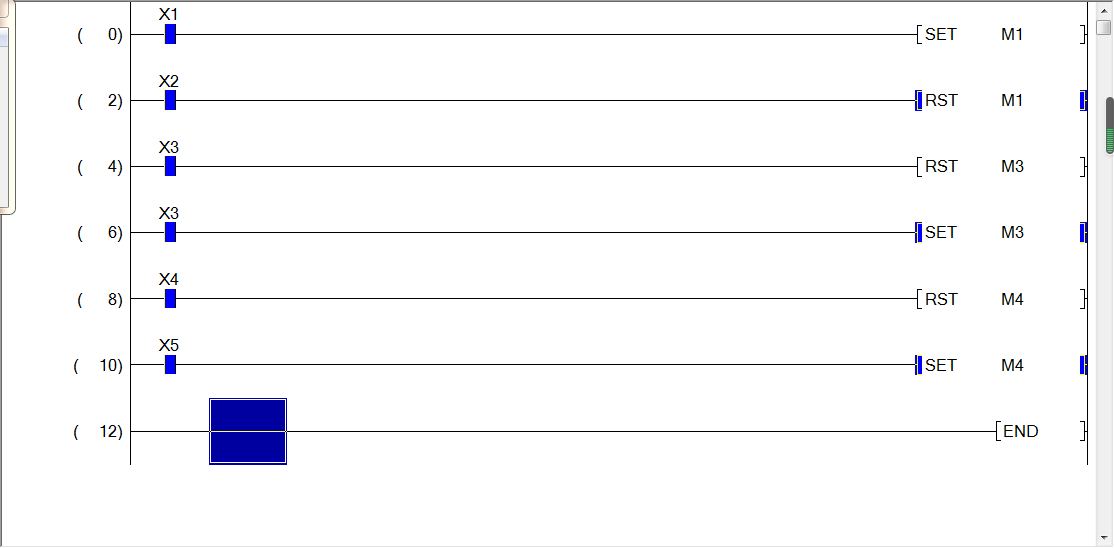

X1       接通時         X2接通  M1復位
X1 X2 都接通時                    M1復位
X3       接通后                        M3一直置位

X4 X5 都接通時                    M4一直置位

由此，PLC是自上而下掃描，復位優先權的說法不準確！

[ 此帖被阿萱子v在2020-11-28 11:31重新編輯 ]

guangyu85

工程師

級別: 家園常客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 521 個
工控威望: 832 點
下載積分: 5759 分
在線時間: 408(小時)
注冊時間: 2011-06-13
最后登錄: 2025-07-18
查看guangyu85的主題 / 回貼

1樓發表于: 2020-06-20 09:40

只看該作者 | 小中大

研究用槍自殺快還是用到自殺快，意義何在？？？
自娛自樂。。。。。。

linmaker

優質的視覺檢測產品，源于用心，止于至善

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 577 個
工控威望: 713 點
下載積分: 5348 分
在線時間: 302(小時)
注冊時間: 2010-08-05
最后登錄: 2025-08-04
查看linmaker的主題 / 回貼

2樓發表于: 2020-06-20 11:04

只看該作者 | 小中大

正常的程序不會這樣寫。。。。。。

國產智能視覺產品，媲美進口視覺產品，方便替換，降成本明顯。功能齊全，提示式操作界面，可有效降低使用人員技能要求；
免費提供評估方案，上門演示視覺檢測效果，提供樣機免費試用；
東莞泰捷力自動化技術有限公司 EV-X系列智能視覺，您視覺檢測項目更佳的選擇！
電話/微信：15017195727 ；更多案例：http://www.evautoinc.com/

龍達工控萌新

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 185 個
工控威望: 300 點
下載積分: 1122 分
在線時間: 84(小時)
注冊時間: 2017-10-25
最后登錄: 2024-04-22
查看龍達工控萌新的主題 / 回貼

3樓發表于: 2020-06-20 12:03

只看該作者 | 小中大

肯定是這樣的啊。。。。

5921338

好好學習，天天向上

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 685 個
工控威望: 10601 點
下載積分: 1660 分
在線時間: 370(小時)
注冊時間: 2008-11-27
最后登錄: 2025-08-01
查看5921338的主題 / 回貼

4樓發表于: 2020-06-20 18:37

只看該作者 | 小中大

可以下載到PLC運行試試，仿真不一定正確。

本帖最近評分記錄：

下載積分:+2(阿萱子v)

自學

ljb6688

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1880 個
工控威望: 2030 點
下載積分: 116765 分
在線時間: 2013(小時)
注冊時間: 2009-12-08
最后登錄: 2025-08-04
查看ljb6688的主題 / 回貼

5樓發表于: 2020-06-22 09:34

只看該作者 | 小中大

復位指令優先執行

電氣自動化，智能化控制，數據遠傳采集。工控元件代理，機器人附件

cypress1121

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 184 個
工控威望: 3272 點
下載積分: 19953 分
在線時間: 419(小時)
注冊時間: 2020-01-07
最后登錄: 2025-07-30
查看cypress1121的主題 / 回貼

6樓發表于: 2020-06-22 10:04

只看該作者 | 小中大

引用
引用樓主阿萱子v于2020-06-20 09:02發表的三菱PLC置位復位優先權 :
X1       接通時         X2接通  M1復位
X1 X2 都接通時                    M1復位
X3       接通后                        M3一直置位

X4 X5 都接通時                    M4一直置位
.......

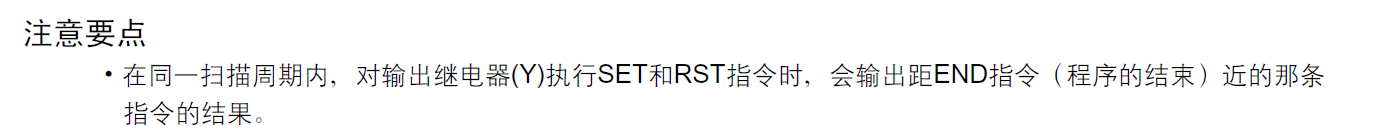

手冊本來就沒有說 RST 優先權阿...
