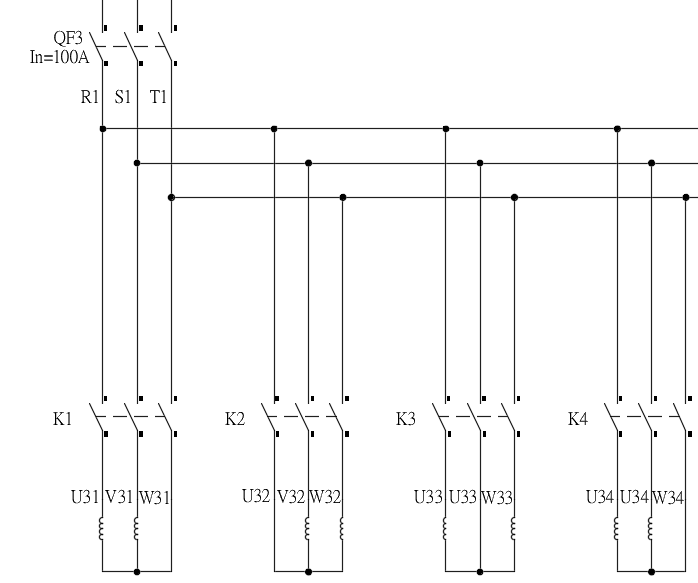

電熱管接線,這樣可以嗎?每兩只用一個接觸器控制,電壓380V


謝謝各位大大的回覆,這案子不用SSR或SCR控制直接380V輸出,但需依溫度不同由PLC控制  2 ,4 ,6 ,8 只電熱管加熱,所以用不到3個接線方法

加熱管是220V的話，兩根會燒掉、

引用

引用第1樓wzy139076378于2019-11-13 10:41發表的  :
加熱管是220V的話，兩根會燒掉、

加熱管是380V的話，就可以嗎

這圖紙看著怎么總覺得哪里不對勁。

一般加熱管都是固態繼電器控制的，頻繁通斷，接觸器很容易燒觸點。。。

引用

引用第4樓jeffwang2011于2019-11-13 11:00發表的  :
一般加熱管都是固態繼電器控制的，頻繁通斷，接觸器很容易燒觸點。。。

這案子不用SSR或SCR控制,直接380V輸出.依溫度不同要切換 2 ,4 ,6 ,8只加熱

電熱管確定是380就可以，沒問題

引用

引用第6樓twingo49于2019-11-13 11:10發表的  :
電熱管確定是380就可以，沒問題

好的~謝謝

電熱管是多少電壓得，380可以，

加熱管380V用三角形接法，你這種星形短接一相理論上也可用，但浪費接觸器一副觸點（不太理解）。如果星形接法帶三個負載，你的額定輸出功率就小了

接線沒有問題,浪費一組觸點
最好每組發熱管加一個漏電開關,
方便檢修,發熱管屬于易損件.

樓上說的浪費一組觸點，我就奇怪了，哪組浪費了？
每個接觸器都有一組觸點的電流是另外兩組的和。
