今天在論壇里看了一個很老的帖子，很有意思。     用一個單按鈕完成指示燈點亮、閃爍、熄滅控制（要求使用一個按鈕、若干個中間繼電器、一個時間繼電器來完成）

               1、第一次按按鈕，點亮。
               2、第二次按按鈕，閃爍
               3、第三次按按鈕，熄滅
   不能使用特殊指令，編完后轉換成傳統的電路。

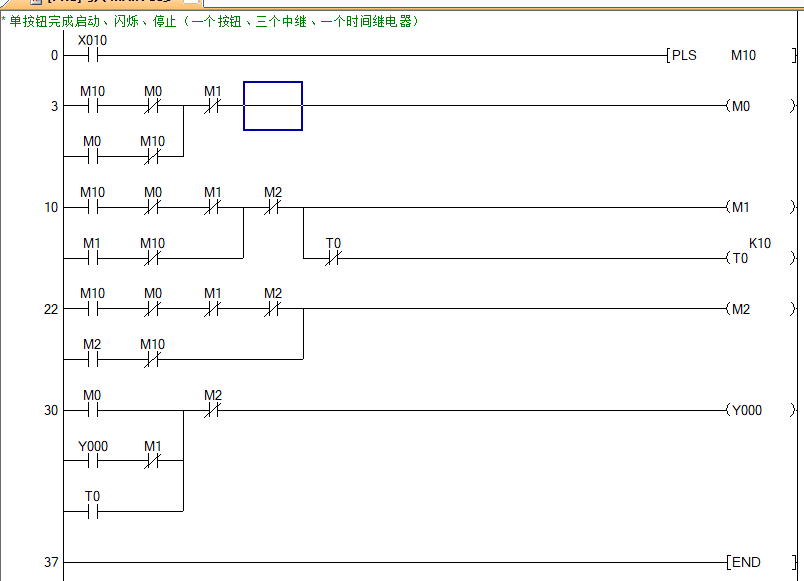

不能用計數器或者是ALT 這是測試時用了PLS

PLS也是特殊指令拉

引用

引用第2樓secgo于2019-06-24 20:15發表的  :
PLS也是特殊指令拉

可以換成上升沿

不用上升沿指令，可以編一個上升沿信號

樓主要求的是程序也能運行，實際電路也能運行。梯形圖就是接線圖。樓上的幾位理解錯誤了。

這種單按鈕啟動停止的繼電器電路有啥意義?即使弄出來了又能證明什么？

新人需要找感覺

很簡單的程序

持續關注。反正我是用程序模擬不了。

腦袋有包，一天到晚弄這些小兒科的東西，最煩這種人。

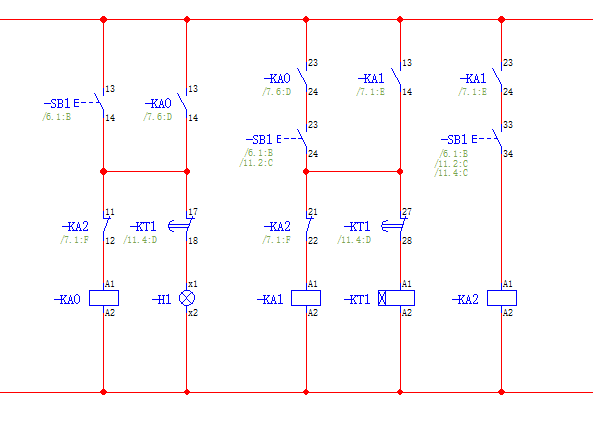

這樣的繼電器電路？
