現在用的面板是威綸的，因?yàn)槭ъ`就換了一個公司現有的步科面板（ET070)。
威綸面板的腳位接線圖（前一位師傅自己用線制作的，兩頭都是RS-232 9孔的插頭）面板2腳對PLC 3腳，面板3腳對PLC 2腳，面板5腳對PLC 5腳。

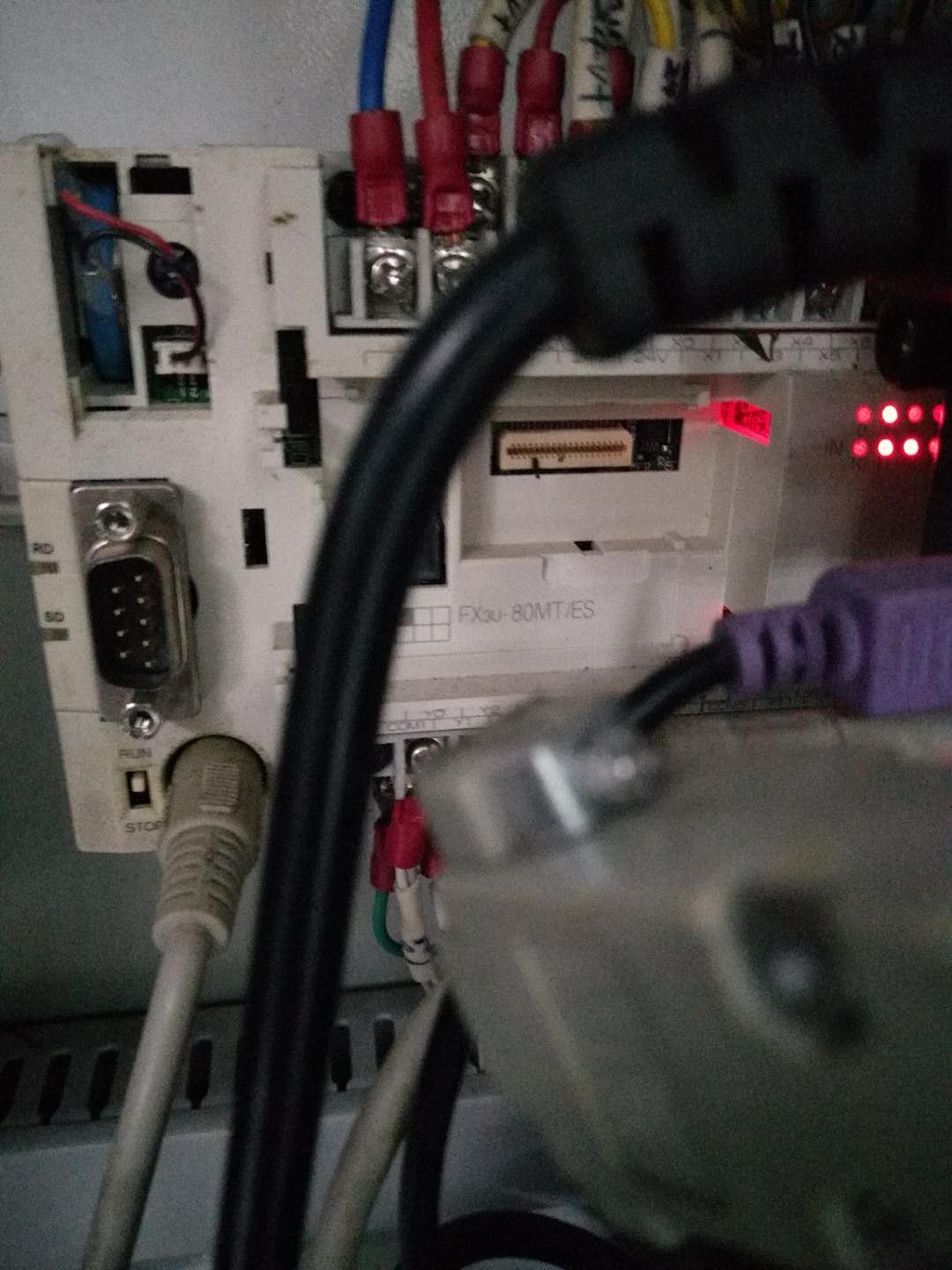

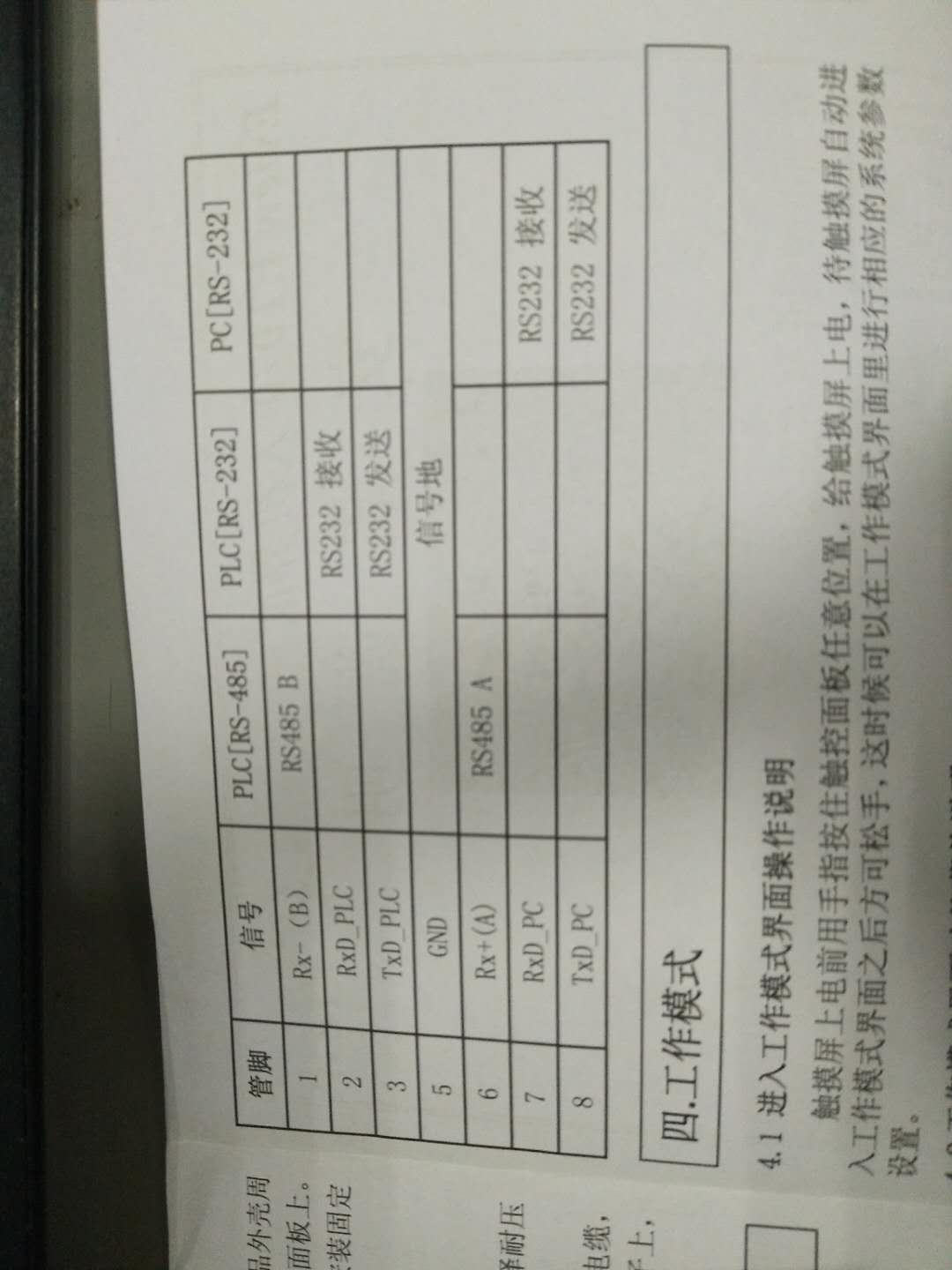

所以我換了面板就直接用原有的通訊線接，可是通訊不上。查看了一下資料找到了步科面板的腳位圖，但是找不到三菱FX-3U的腳位圖，那位朋友有的，發我一個，我試著怎么接線，或者哪位大神知道怎么接的也可以指點一下，謝謝！
